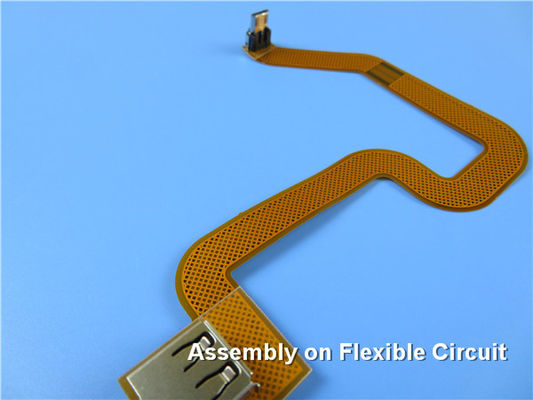

Ευέλικτη PCB

Μια διακοπή ενός εύκαμπτου κυκλώματος δείχνει ότι αποτελείται από 3 βασικά στοιχεία: φύλλο αλουμινίου χαλκού, διηλεκτρικές υλικό και κόλλα. Η μεγαλύτερη μέρος της κατασκευής proceses, δηλ. τη μεταφορά απεικόνισης, επένδυση και χαρακτική, είναι αρκετά παρόμοια με εκείνους χρησιμοποιούμενους κατά παραγωγή καλύπτω-μέσω των πινάκων. Εντούτοις, υπάρχουν διαφορές λόγω του λεπτού και πλαδαρού υλικού που χρησιμοποιείται στα εύκαμπτα κυκλώματα.

Σκοπός των εύκαμπτων κυκλωμάτων

1) Για να παρέχουν τις διασυνδέσεις μεταξύ των τυπωμένων πινάκων κυκλωμάτων και άλλων συστατικών.

2) Για να χρησιμεύσουν ως τα τρισδιάστατα υποστρώματα για το μοντάρισμα των τμημάτων SMT, π.χ., μέσα

φωτογραφικός και βιντεοκάμερα.

3) Για να καθιερώσει τις διασυνδέσεις ικανές τη δυναμική κάμψη.

4) Για να αποτελέσουν μέρος των άκαμπτος-ευκίνητων πινάκων κυκλωμάτων.

Πλεονεκτήματα

1) Ευελιξία

2) Μειώσεις όγκου

3) Το βάρος μειώνει

4) Συνέπεια του μονταρίσματος SMD

5) Αυξήσεις αξιοπιστίας

6) Ελεγξιμότητα του ηλεκτρικού σχεδίου των παραμέτρων

7) Κασσίτερος που συγκολλάται συνολικά στο τέλος FPC

8) Υλικός προαιρετικός (pi, PET)

9) Χαμηλότερο κόστος

10) Συνοχή της επεξεργασίας

Εφαρμογές

Λεπτός διακόπτης, χωρητικές οθόνη αφής/επιτροπή, αριθμητικό πληκτρολόγιο FPC, λέιζερ επικεφαλής FPC,

Μαλακή ελαφριά λουρίδα των γενικών οδηγήσεων σκοπού, κινητή οθόνη αφής τηλεφωνικών ενσωματωμένη κεραιών FPC,

Ακουστικό τηλεφώνου/ακουστικό FPC, ζώνη επαφών του εκτυπωτή Inkjet, λουρίδα λαμπτήρων παιχνιδιών,

Ενότητα LCD, επιτροπή οργάνων, εύκαμπτο επίπεδο καλώδιο, επίδειξη backlight κ.λπ.

Ευκίνητη ικανότητα PCB
