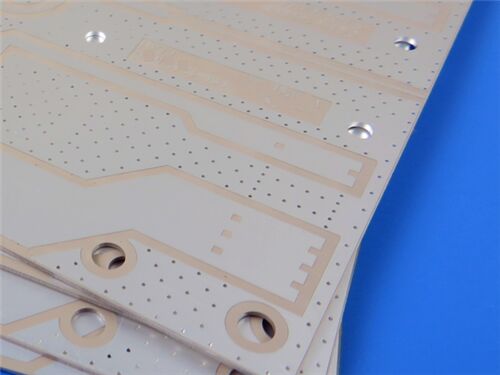

RO3010 2 στρώματα PCB κατασκευασμένα σε υλικό λαμινίτη 20mil με βύθιση ασημένιο φινίρισμα

20mil RO3010 2-Layer PCB με φινίρισμα Εμβαπτιζόμενου Ασημιού

Το 20mil RO3010 2-Layer PCB είναι μια πλακέτα τυπωμένου κυκλώματος υψηλής συχνότητας κατασκευασμένη με ελάσματα Rogers RO3010, τα οποία είναι σύνθετα υλικά PTFE γεμισμένα με κεραμικό, προσφέροντας εξαιρετική μηχανική, ηλεκτρική και θερμική σταθερότητα. Σχεδιασμένη ειδικά για εφαρμογές RF και μικροκυμάτων, αυτή η PCB διαθέτει φινίρισμα επιφάνειας εμβαπτιζόμενου ασημιού, συμπαγές πάχος 0,5mm και βάρος χαλκού 1oz και στις δύο στρώσεις. Με την εξαιρετική διηλεκτρική της σταθερά και τον παράγοντα διάχυσης, αυτή η PCB είναι ιδανική για σμίκρυνση κυκλωμάτων και εφαρμογές υψηλής απόδοσης στις τηλεπικοινωνίες, τα δορυφορικά συστήματα και τα συστήματα ραντάρ αυτοκινήτων.

Λεπτομέρειες Κατασκευής PCB

Στοίβαξη PCB

Στατιστικά PCB

Η PCB κατασκευάζεται χρησιμοποιώντας γραφικά αρχεία Gerber RS-274-X, διασφαλίζοντας συμβατότητα με σύγχρονες διαδικασίες κατασκευής και ακριβή παραγωγή.

Επισκόπηση Υλικού: Rogers RO3010

Τα ελάσματα Rogers RO3010 είναι προηγμένα υλικά με βάση το PTFE σχεδιασμένα για εφαρμογές υψηλής συχνότητας. Με διηλεκτρική σταθερά 10,2 ±0,30 και παράγοντα διάχυσης 0,0022 στα 10GHz, αυτά τα ελάσματα παρέχουν εξαιρετική ηλεκτρική απόδοση και διαστατική σταθερότητα, καθιστώντας τα ιδανικά για σμίκρυνση κυκλωμάτων και σχεδιασμούς ευρυζωνικών δικτύων.

Βασικά Χαρακτηριστικά:

Υψηλή Διηλεκτρική Σταθερά: 10,2 ± 0,30 στα 10GHz παρέχει σταθερή ηλεκτρική απόδοση.

Χαμηλός Παράγοντας Διάχυσης: 0,0022 στα 10GHz εξασφαλίζει ελάχιστη απώλεια σήματος.

Θερμική Σταθερότητα: Θερμοκρασία αποσύνθεσης (Td) > 500°C για αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα.

Εξαιρετικό CTE: Οι τιμές CTE X/Y/Z εξασφαλίζουν διαστατική σταθερότητα και συμβατότητα με τον χαλκό.

Αντοχή στην Υγρασία: Χαμηλή απορρόφηση (0,05%) εξασφαλίζει απόδοση σε υγρές συνθήκες.

Βασικά Οφέλη:

Διαστατική Σταθερότητα: Διαστολή προσαρμοσμένη στον χαλκό για ανώτερη αξιοπιστία.

Οικονομικά Αποδοτικό: Οικονομική τιμολόγηση για μαζική παραγωγή.

Σμίκρυνση: Η υψηλή Dk επιτρέπει συμπαγείς σχεδιασμούς χωρίς συμβιβασμούς στην απόδοση.

Πιστοποίηση ISO 9001: Συμμορφώνεται με αυστηρά πρότυπα ποιότητας για την παραγωγή.

Εφαρμογές

Κυψελωτές κεραίες, ενισχυτές ισχύος

Συστήματα ραντάρ, τηλεματική

Δορυφορικές επικοινωνίες, κεραίες GPS

Κεραίες Patch για ασύρματες επικοινωνίες

Απομακρυσμένοι αναγνώστες μετρητών, συνδέσεις δεδομένων

Συμπέρασμα

Η 20mil RO3010 2-Layer PCB με φινίρισμα Εμβαπτιζόμενου Ασημιού προσφέρει μια αξιόπιστη και υψηλής απόδοσης λύση για σχεδιασμούς RF και μικροκυμάτων. Κατασκευασμένη με ελάσματα Rogers RO3010, αυτή η PCB παρέχει απόδοση χαμηλής απώλειας, εξαιρετική θερμική σταθερότητα και υψηλή διηλεκτρική σταθερά, καθιστώντας την ιδανική για μια ποικιλία βιομηχανιών, συμπεριλαμβανομένων των τηλεπικοινωνιών, της αυτοκινητοβιομηχανίας και της αεροδιαστημικής. Με παγκόσμια διαθεσιμότητα, συμμόρφωση με IPC-Class-2 και πιστοποίηση ISO 9001, αυτή η PCB είναι η τέλεια επιλογή για μηχανικούς που απαιτούν ακρίβεια, αξιοπιστία και οικονομική αποδοτικότητα στους σχεδιασμούς τους.
