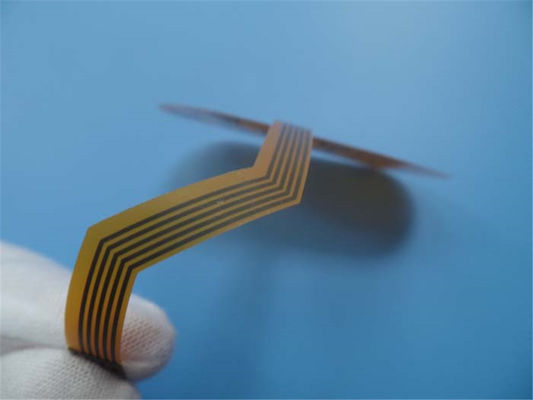

Συνδέτης πληκτρολογίου FPC Polyimide Flexible2 layer FPC με πάχος 0,2 mm

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB σειράς F4B

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Συνδέτης πληκτρολογίου FPC Polyimide Flexible2 layer FPC με πάχος 0,2 mm

Τροποποιημένο:	1
τιμή:	USD40~50 per piece
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	6-7 εργάσιμες ημέρες
μέθοδος πληρωμής:	T/T, Paypal
Ικανότητα εφοδιασμού:	50000 κομμάτι το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0409-V4.09

Μέγεθος ευέλικτου PCB:

120.18 X 30.28 χιλιοστά

Αριθμός στρωμάτων:

Υλικό επιφάνειας:

Πολυιμίδιο 25μm

Μοντέλο:

0.20mm

Πάχος επιφάνειας Cu:

35 μm

Χρώμα Coverlay:

Κίτρινο

Χρώμα Μεταξοτυπίας:

Λευκό

Λειτουργία:

100% επιτυχής ηλεκτρική δοκιμή

Ποσότητα παραγγελίας min:

Τιμή:

USD40~50 per piece

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

6-7 εργάσιμες ημέρες

Όροι πληρωμής:

T/T, Paypal

Δυνατότητα προσφοράς:

50000 κομμάτι το μήνα

Περιγραφή του προϊόντος

Προφίλ προϊόντος

1Γενική περιγραφή

Πρόκειται για ένα είδος ευέλικτου τυπωμένου κυκλώματος για την εφαρμογή πληκτρολογίου.

0Το πλάσμα βάσης είναι από το ITEQ, κατασκευάζεται σύμφωνα με το IPC 6012 Κλάση 2 χρησιμοποιώντας

Το σφιχτήρα πολυαιμίδης εφαρμόζεται στο μέρος εισαγωγής.

1.2 Χαρακτηριστικά και οφέλη

Α. Εξαιρετική ευελιξία
Β. Μείωση του όγκου
Γ. Μείωση βάρους
Δ. Συνέχεια της συναρμολόγησης
Ε. Αυξημένη αξιοπιστία
F. Ελέγχος του σχεδιασμού των ηλεκτρικών παραμέτρων
Γ. Η άκρη μπορεί να συγκολληθεί ολόκληρη
H. Προαιρετικότητα υλικού
Ι. Χαμηλό κόστος
Ι. Συνέχεια της επεξεργασίας
Κ. Μικρές ποσότητες, πρωτότυπα και παραγωγή.
L. DDU αποστολή από πόρτα σε πόρτα με ανταγωνιστικό κόστος αποστολής.

1.3 Εφαρμογή

Συγκινητική οθόνη αφής/πακέτο,
Εργασιακό διασύνδεσμο ελέγχου,
Ηλεκτροστατικά καταναλωτικών
Το βραχιόλι είναι μαλακό σανίδιο.

1.4 Παράμετρος και δελτίο δεδομένων

Παράμετρος & φύλλο δεδομένων
Μέγεθος ευέλικτου PCB	120.18 X 30.28 χιλιοστά
Αριθμός στρωμάτων	2
Τύπος επιφάνειας	Ευέλικτα PCB
Μοντέλο	0.20mm
Υλικό επιφάνειας	Πολυαμίδιο 25μm
Προμηθευτής υλικού επιφάνειας	ΙΤΕΚ
Tg Αξία του υλικού της σανίδας	60°C

Δάχος PTH Cu	≥ 20 μm
Σκάρδα εσωτερικής στρώσης Cu	Α/Χ
Δυνατότητα εκτόξευσης	35 μm

Χρώμα κάλυψης	Κίτρινο
Αριθμός κάλυψης	2
Δάχος της επικάλυψης	25 μm
Υλικό στερεοποίησης	Πολυμίδιο
Δυνατότητα στερεοποίησης	0.2mm

Τύπος μελάνης μεταξοειδούς	IJR-4000 MW300
Προμηθευτής μεταξοειδών	TAIYO
Το χρώμα της μεταξοειδούς	Λευκό
Αριθμός μεταξοειδών	1

Δοκιμή απολέπισης του Coverlay	Δεν μπορεί να ξεφλουδιστεί
Μονάδα προσκόλλησης	3M 90°C Καμία απολέπιση μετά το Min. 3 φορές δοκιμή

Τελεία επιφάνειας	Χρυσός βύθισης
Δάψος του νικελίου/χρυσού	Au: 0,03 μm (μ.μ.) · Ni 2-4 μm
Απαιτείται RoHS	- Ναι, ναι.
Διάσημη	94-V0

Δοκιμή θερμικού σοκ	Πέρασε, -25°C±125°C, 1000 κύκλοι.
Θερμική πίεση	Πέρασε, 300±5°C, 10 δευτερόλεπτα, 3 κύκλοι.
Λειτουργία	100% επιτυχία στην ηλεκτρική δοκιμή
Εργασία	Συμμόρφωση με τις προδιαγραφές IPC-A-600H και IPC-6013C κλάσης 2
