FPC PCBA Κατασκευή Αντίσταση Ευέλικτο καλώδιο PCB με FR4 Σκληροποιητικό και Νικέλιο Εμβύθισης

Τροποποιημένο:	1 κομμάτι
τιμή:	USD2 .99-9.99 per piece
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	8-9 ΕΡΓΑΣΙΜΗ ΗΜΕΡΑ
μέθοδος πληρωμής:	T/T, Paypal
Ικανότητα εφοδιασμού:	50000 κομμάτι το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0344-V3.44

Υλικό επιφάνειας:

PI, PET

Μοντέλο:

0.03mm3.0mm

Επιφάνεια/εσωτερικό πάχος $cu στρώματος:

0.5oz, 1oz, 2oz

Τελεία επιφάνειας:

Χρυσός βύθισης, αγκίδα βύθισης, κασσίτερος βύθισης

Χρώμα Coverlay:

Κίτρινος, άσπρος, μαύρος, πράσινος

Χρώμα Μεταξοτυπίας:

Κίτρινος, άσπρος, μαύρος, πράσινος

Λειτουργία:

100% επιτυχής ηλεκτρική δοκιμή

Αριθμός στρωμάτων:

Ενιαίο στρώμα, στρώμα Doulbe, πολυστρωματικός, άκαμπτος-ευκίνητο

Ποσότητα παραγγελίας min:

1 κομμάτι

Τιμή:

USD2 .99-9.99 per piece

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

8-9 ΕΡΓΑΣΙΜΗ ΗΜΕΡΑ

Όροι πληρωμής:

T/T, Paypal

Δυνατότητα προσφοράς:

50000 κομμάτι το μήνα

Περιγραφή του προϊόντος

Ελαστικό καλώδιο PCB με αντίσταση με σκληροποιητή FR4

Σύνοψη
Η διάσπαση ενός ευέλικτου κυκλώματος δείχνει ότι αποτελείται από τρία βασικά στοιχεία: χαλκό, διηλεκτρικό υλικό και κόλλα.Επικάλυψη και χαρακτικήΩστόσο, υπάρχουν διαφορές λόγω του λεπτού και εύκαμπτου υλικού που χρησιμοποιείται στα ευέλικτα κυκλώματα.

Η ικανότητα των ευέλικτων τυπωμένων κυκλωμάτων Bicheng 2019
- Όχι, όχι, όχι.	Προδιαγραφές	Ικανότητες
1	Τύπος επιφάνειας	Μονακό στρώμα, στρώμα Doulbe, πολυστρώμα, άκαμπτο-ελαστικό
2	Βασικό υλικό	PI, PET
3	Βάρος χαλκού	0.5oz, 1oz, 2oz
4	Μέγιστο μέγεθος LED	250 x 5000 mm
5	Γενικό μέγιστο μέγεθος	250 x 2000 mm
6	Μοντέλο	00,03-3 mm
7	Δυνατότητα ανοχής σε πάχος	±0,03 mm
8	Μίνιμουμ τρύπα τρυπών	00,05 χιλιοστά
9	Μέγιστη τρύπα γεώτρησης	6.5mm
10	Ανεκτικότητα τρύπας γεωτρήσεις	±0,025 mm
11	Δάχος τοιχώματος τρύπας	8 μμ
12	Ελάχιστη διαδρομή/διαστήμα της μονοστρωτής σανίδας	0.025/0.03mm
13	Ελάχιστη διαδρομή/διαστήμα διπλής και πολυεπίπεδης σανίδας	0.03/0.040mm
14	Έκδεση Ανοχής	±0,02 mm
15	Ελάχιστο πλάτος του παραμύθι του μεταξιού	∆ 0,125 χιλιοστά
16	Ελάχιστο ύψος του παραμύθι του μεταξιού	0,75 χιλιοστά
17	Απόσταση από τον Μύθο μέχρι το Pad	0,15 mm
18	Απόσταση από το άνοιγμα της μάσκας συγκόλλησης της κάλυψης της τρυπίδας έως την τροχιά	0,03 χιλιοστά
19	Απόσταση από το άνοιγμα της μάσκας συγκόλλησης της κάλυψης τρύπησης έως την πίστα	0,03 χιλιοστά
20	Δάχος του νικελίου κατά βύθιση	100 έως 300 u"
21	Δάχος του χρυσού κατά βύθιση	1-3 μ"
22	Δύνατος τσιμέντου κατά βύθιση	150 έως 400 u"
23	Ελάχιστη ηλεκτρική εξέταση	0.2mm
24	Ελάχιστη ανοχή του περίγραμμα (συνήθιστο τρύπημα χάλυβα)	±0,1 mm
25	Ελάχιστη ανοχή περιγράμματος (αποτύπωση χάλυβα με ακρίβεια)	±0,05 mm
26	Ελάχιστη ακτίνα γωνίας βέβλου (προγράμματα)	0.2mm
27	Υλικό στερεοποίησης	ΠΙ, FR-4, 3M Κόλλημα, PET, φύλλο χάλυβα
28	RoHs	- Ναι, ναι.
29	Χρώμα μάσκας συγκόλλησης	Κίτρινο, Λευκό, Μαύρο, Πράσινο

Σκοπός των ευέλικτων κυκλωμάτων
1) Για την παροχή διασυνδέσεων μεταξύ των κυκλωτικών πλακών και άλλων εξαρτημάτων.
2) Για να χρησιμεύσουν ως τρισδιάστατα υπόστρωμα για την τοποθέτηση συστατικών SMT, π.χ. σε
φωτογραφικές και βιντεοκάμερες.
3) Να δημιουργηθούν διασυνδέσεις ικανές να αντέξουν τη δυναμική κάμψη.
4) Για να αποτελούν μέρος σκληροπλέκτων κυκλωμάτων.

Πλεονεκτήματα
1) Ευελιξία
2) Μείωση του όγκου
3) Μειώνει το βάρος
4) Συνέπεια της τοποθέτησης SMD
5) Αύξηση της αξιοπιστίας
6) Ελέγχος του ηλεκτρικού σχεδιασμού των παραμέτρων
7) Χάλυβα από κασσίτερο που έχει συγκολληθεί συνολικά στο άκρο του FPC
8) Υλικό προαιρετικό (PI, PET)
9) Χαμηλό κόστος
10) Συνέχεια της επεξεργασίας

Εφαρμογές

Διακόπτης λεπτής ταινίας,
Συγκινητική οθόνη αφής / πάνελ,
Πλακέτο πληκτρολογίου FPC,
FPC κεφαλής λέιζερ,
Γενική χρήση LED μαλακή λωρίδα φωτισμού,
Εγκυροποιημένη κεραία κινητού τηλεφώνου FPC οθόνη αφής,
Φαρμακευτική συσκευή για την παρακολούθηση της ακτινοβολίας
Συμπληρωματική συσκευή για την κατασκευή ηλεκτρικών κυψελών
λωρίδα λαμπτήρα παιχνιδιού,
Μονάδα οθόνης LCD,
Πίνακας οργάνων,
Ελαστικό επίπεδο καλώδιο,
Εμφάνιση με φως πίσω κλπ.

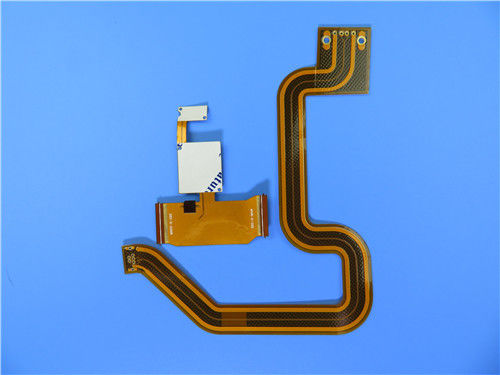

FPC PCBA Κατασκευή Αντίσταση Ευέλικτο καλώδιο PCB με FR4 Σκληροποιητικό και Νικέλιο Εμβύθισης 0
