Taconic τυπωμένος υψηλή συχνότητα πίνακας κυκλωμάτων tlf-35 tlf-35 PCB RF

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB σειράς F4B

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Taconic τυπωμένος υψηλή συχνότητα πίνακας κυκλωμάτων tlf-35 tlf-35 PCB RF

Τροποποιημένο:	1
τιμή:	USD 2.88-6.99 per piece
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	4-5 εργάσιμες ημέρες
μέθοδος πληρωμής:	T/T, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Technologies Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-xxxx-V1.31

Αριθμός στρωμάτων:

1 στρώμα, 2 στρώμα, 4 στρώμα.

Γυαλί εποξικό:

Tlf-35

Τελικό ύψος του PCB:

0.8mm, 1.6mm

Τελικό φύλλο αλουμινίου εξωτερικό:

0.5oz, 1oz, 2oz

Η επιφάνεια τελειώνει:

Γυμνοί χαλκός, HASL, ENIG, κασσίτερος κ.λπ. βύθισης.

Χρώμα μασκών ύλης συγκολλήσεως:

Πράσινο, άσπρο, μαύρο κ.λπ.

Χρώμα του συστατικού μύθου:

Πράσινο, άσπρο, μαύρο κ.λπ.

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.88-6.99 per piece

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

4-5 εργάσιμες ημέρες

Όροι πληρωμής:

T/T, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Γειά σου ο καθένας,

Σήμερα, μιλάμε για tlf-35 PCB υψηλής συχνότητας.

Taconic tlf-35 είναι οργανικός-κεραμικά φύλλα πλαστικού που είναι βασισμένο στην υφαμένη ενίσχυση γυαλιού. Είναι ένα αποτέλεσμα και κεραμικού γεμίζει την τεχνολογία και το ντυμένο φίμπεργκλας PTFE.

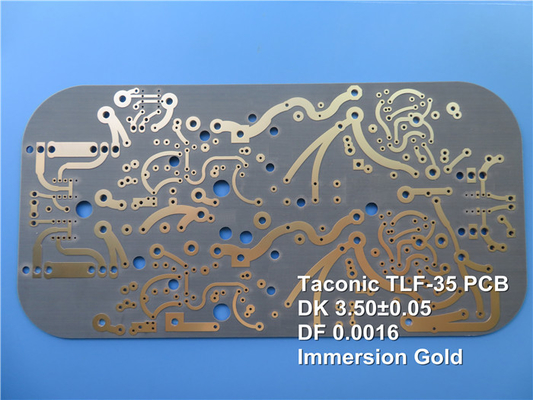

Taconic τυπωμένος υψηλή συχνότητα πίνακας κυκλωμάτων tlf-35 tlf-35 PCB RF 0

Ωφελούμαστε από τα ακόλουθα πλεονεκτήματά της:

1. Βελτιωμένη διαστρέβλωση ενδοδιαμόρφωσης φάσης (PIMD) με DK3.5

Tlf-35 έχουν ως σκοπό να λάβουν τις βελτιωμένες αποδόσεις PIMD στο μέγεθος αποτελεσματικό PCBs για την εφαρμογή κεραιών. Η διηλεκτρική σταθερά tlf-35 είναι 3,5 που είναι παρόμοιο με PIMD απαίτησε τα επίπεδα.

2. Βελτιωμένη ποιότητα PTH

Παρουσιάζει καλύτερη ποιότητα PTH που οδηγεί στη σταθερότερη αντίσταση τοίχων και μόνωσης τρυπών ακόμη και για τις μικρότερες τρυπημένες με τρυπάνι τρύπες.

3. Σταύλος στην υψηλή συχνότητα

Tlf-35 έχουν ως σκοπό να προσφέρουν την ανώτερη απόδοση υψηλής συχνότητας.

4. Απορρόφηση χαμηλής υγρασίας

Το υπερβολικά χαμηλό ποσοστό απορρόφησης υγρασίας και ο χαμηλός παράγοντας διασκεδασμού του ελαχιστοποιούν τη μετατόπιση φάσης με τη συχνότητα.

5. Κόστος.

Το χαμηλότερο κόστος πραγματοποιεί το εμπορικό μικρόκυμα μεγάλης ποσότητας και την εφαρμογή ραδιοσυχνότητας.

Taconic τυπωμένος υψηλή συχνότητα πίνακας κυκλωμάτων tlf-35 tlf-35 PCB RF 1

Οι χαρακτηριστικές εφαρμογές παρουσιάζονται ως εξής.

1. Κεραία

2. Ενισχυτές δύναμης (TD-SCDMA, WCDMAS, LTE, WLAN κ.λπ.)

3. LNA, επαναλήπτης PA

4. Παθητικά τμήματα RF (φίλτρα, συζευκτήρες κ.λπ.)

Ικανότητα PCB (tlf-35)

Υλικό PCB:	Οργανικός-κεραμικά φύλλα πλαστικού
Προσδιορισμός:	Tlf-35
Διηλεκτρική σταθερά	3.50 ±0.05
Αρίθμηση στρώματος:	1 στρώμα, 2 στρώμα, 4 στρώμα.
Βάρος χαλκού:	0.5oz, 1oz, 2oz
Πάχος PCB:	0.8mm, 1.6mm
Μέγεθος PCB:	≤400mm Χ 500mm
Η επιφάνεια τελειώνει:	Γυμνοί χαλκός, HASL, ENIG, κασσίτερος κ.λπ. βύθισης.

Είμαστε σε θέση να παρέχουμε tlf-35 PCB υψηλής συχνότητας 1oz και 2oz μέγεθος 400 X 500mm χαλκού, το παχύ, μέγιστο επιτροπής 0.8mm και 1.6mm, με την επιφάνεια τελειώνει το γυμνούς χαλκό, HASL, ENIG, τον κασσίτερο κ.λπ. βύθισης.

Το Bicheng ειδικεύεται στην παροχή σε σας το πρωτότυπο, τις μικρές batch και την υπηρεσία μαζικής παραγωγής. Εάν έχετε οποιεσδήποτε ερωτήσεις, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.

Σας ευχαριστώ για την ανάγνωσή σας.

Παράρτημα: Χαρακτηριστική αξία tlf-35

Ιδιοκτησία	Μέθοδος δοκιμής	Μονάδες	Αξία	Μονάδες	Αξία
Διηλεκτρική σταθερά σε 1.9GHz	ΕΠΙ-TM 650 το 2.5.5.5 .1 νεαρός δικυκλιστής		3.50±0.05		3.50±0.05
Παράγοντας διασκεδασμού σε 1.9GHz	ΕΠΙ-TM 650 το 2.5.5.5 .1 νεαρός δικυκλιστής		0,0016		0,0016
Παράγοντας διασκεδασμού σε 10GHz	ΕΠΙ-TM 650 το 2.5.5.5 .1 νεαρός δικυκλιστής		0,0022		0,0022
Απορρόφηση νερού	ΕΠΙ-TM 650 2.6.2.1	%	0,03	%	0,03
Δύναμη φλούδας (χαλκός 1oz)	ΕΠΙ-TM 650 2.4.8	Ίντσα λιβρών. /linear	10	M/mm	1.8
Ειδική αντίσταση όγκου	ΕΠΙ-TM 650 2.5.17.1	Mohm.cm	2.0 X 109	Mohm.cm	2.0 X 109
Ειδική αντίσταση επιφάνειας	ΕΠΙ-TM 650 2.5.17.1	Mohm	3.0 X 108	Mohm	3.0 X 108
Κάμψης δύναμη κατά μήκος	ΕΠΙ-TM 650 2.4.4	PSI	13.000	M/mm2	90
Κάμψης δύναμη σταυροειδώς	ΕΠΙ-TM 650 2.4.4	PSI	13.000	M/mm2	90
Θερμική αγωγιμότητα	ΕΠΙ-TM 650 2.4.50	W/m/K	0,37	W/m/K	0,37
x-$l*y CTE (50-150℃)	ΕΠΙ-TM 650 2.4.41	ppm/℃	9-12	ppm/℃	9-12
ζ CTE (50-150℃)	ΕΠΙ-TM 650 2.4.41	ppm/℃	80	ppm/℃	80
Εύφλεκτο	Ul-94		Β-0		Β-0
