Γειά σου ο καθένας.
Σήμερα, μιλάμε για το άκαμπτος-ευκίνητο PCB.
Ένα άκαμπτος-ευκίνητο PCB είναι ένας συνδυασμός άκαμπτων πινάκων και τα εύκαμπτα κυκλώματα, η τελευταία δημιουργία εύκαμπτη διασυνδέουν μεταξύ των άκαμπτων πινάκων στους οποίους είναι τοποθετημένα σε στρώματα με τη βοήθεια των πτυχών δεσμών. Όπως το ακόλουθο διάγραμμα είναι άκαμπτος-ευκίνητο σχέδιο.
Και οι δύο άκρες είναι άκαμπτος πίνακας, το εύκαμπτο κύκλωμα είναι στη μέση.
Το εύκαμπτο κύκλωμα κατασκευάζεται χωριστά και συνδέεται με τους άκαμπτους πίνακες, είτε symmetrically, δηλ., στη μέση των άκαμπτων πινάκων, είτε ασυμμετρικά, δηλ., με την εξωτερική πλευρά των άκαμπτων πινάκων που διασυνδέονται.
Καλύπτω-μέσω των τρυπών παρέχεται στα άκαμπτα τμήματα του άκαμπτος-ευκίνητου PCB για να εγκαταστήσει την ηλεκτρική σύνδεση μεταξύ του εύκαμπτου κυκλώματος και των ηλεκτρονικών κυκλωμάτων των άκαμπτων πινάκων. Οι διαδικασίες είναι παρόμοιες με εκείνους χρησιμοποιούμενους κατά το κατασκευή των άκαμπτων πολυστρωματικών πινάκων.
Έπειτα εμφανιμένος, ρίξτε μια ματιά σε δύο δείγματα PCB.

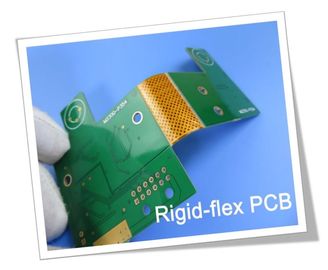

Ο πρώτος είναι ευκίνητος-άκαμπτος πίνακας 4 στρώματος. Το εύκαμπτο κύκλωμα είναι στη μέση, και οι δύο πλευρές είναι άκαμπτο πιάτο και συμμετρική δομή. Η μάσκα ύλης συγκολλήσεως είναι πράσινη και η επιφάνεια αντιμετωπίζεται με το χρυσό.
Το δεύτερο δείγμα είναι ευκίνητος-άκαμπτος πίνακας 6 στρώματος. Το πρώτο στρώμα και το δεύτερο στρώμα είναι ο εύκαμπτος πίνακας, που βρίσκεται στην κορυφή του ευκίνητος-άκαμπτου πίνακα. Ο εύκαμπτος πίνακας και ο άκαμπτος πίνακας συνδέονται ως το 1080 prepeg, και το τρίτο στρώμα στο έκτο στρώμα είναι ο άκαμπτος πίνακας. Τι χρησιμοποιήσαμε είναι FR-4 από ITEQ Company: Αυτός-180A. Το εσωτερικό στρώμα είναι 0.5OZ, το εξωτερικό στρώμα είναι 1OZ, το τελειωμένο σύνολο πάχος πιάτων είναι 1.5mm, και η επιφάνεια τελειώνει είναι χρυσός βύθισης.
Ικανότητα PCB (άκαμπτος-ευκίνητο PCB) | |
Υλικό PCB: | Polyimide και εποξική ίνα - γυαλί |
Προσδιορισμός: | PI+FR4 |
Αρίθμηση στρώματος: | 4 στρώμα, πολυστρωματικό |
Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
Πάχος PCB: | 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm |
1.8mm, 2.0mm | |
Μέγεθος PCB: | ≤400mm Χ 500mm |
Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
Η επιφάνεια τελειώνει: | ENIG, κασσίτερος βύθισης, OSP, κ.λπ…. |
Οι κύριες πρώτες ύλες είναι polyimide και FR-4, σειρές 0.5oz πάχους χαλκού σε 2oz, πάχος PCB είναι μέχρι 2.0mm και μέγιστο μέγεθος μέσα σε 400X 500mm.
Το ευκίνητος-άκαμπτο PCB περιέχει και την ευέλικτη περιοχή και την άκαμπτη περιοχή, η οποία είναι μεγάλης βοήθειας για να σώσει το εσωτερικό διάστημα του προϊόντος, για να μειώσει τον όγκο του ολοκληρωμένου προϊόντος και να βελτιώσει την απόδοση του προϊόντος.
Εάν έχοντας οποιεσδήποτε ερωτήσεις, παρακαλώ μας ελάτε σε επαφή με.
Σας ευχαριστώ για την ανάγνωση.
