Το διπλάσιο πλαισίωσε το εύκαμπτο PCB που στηρίχτηκε σε Polyimide με τον έλεγχο σύνθετης αντίστασης 90 ΩΜ
  • Ονομασία
  • Ονομασία
  • Ονομασία
  • Ονομασία
  • Ονομασία
  • Ονομασία
  • Ονομασία
  • Ονομασία

Το διπλάσιο πλαισίωσε το εύκαμπτο PCB που στηρίχτηκε σε Polyimide με τον έλεγχο σύνθετης αντίστασης 90 ΩΜ

Τροποποιημένο: 1
τιμή: USD 2.99-9.99 PER PIECE
τυποποιημένη συσκευασία: κενό
Περίοδος παράδοσης: 10 εργάσιμες ημέρες
μέθοδος πληρωμής: Μ / Τ, Western Union
Ικανότητα εφοδιασμού: 45000 κομμάτια το μήνα
Πληροφορίες λεπτομέρειας
Περιγραφή του προϊόντος
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng Enterprise
Πιστοποίηση
UL
Αριθμό μοντέλου
BIC-301-V3.01
Αριθμός στρωμάτων:
2
Υλικό πινάκων:
Διπλός χαλκός 35um, Polyimide 25um RA στρώματος συγκολλητικός
Πάχος $cu επιφάνειας:
1.0
Πάχος πινάκων:
0,2 χιλ. +/-10%
Η επιφάνεια τελειώνει:
χρυσός βύθισης
Χρώμα μασκών ύλης συγκολλήσεως::
κίτρινο
Χρώμα του συστατικού μύθου:
N / A
δοκιμής:
100% ηλεκτρική προγενέστερη αποστολή δοκιμής
Ποσότητα παραγγελίας min:
1
Τιμή:
USD 2.99-9.99 PER PIECE
Συσκευασία λεπτομέρειες:
κενό
Χρόνος παράδοσης:
10 εργάσιμες ημέρες
Όροι πληρωμής:
Μ / Τ, Western Union
Δυνατότητα προσφοράς:
45000 κομμάτια το μήνα
Περιγραφή του προϊόντος
Συστατικά ενός εύκαμπτου κυκλώματος
Ένα εύκαμπτο κύκλωμα αποτελείται από το φύλλο αλουμινίου χαλκού, διηλεκτρικό substrate+ coverlay και συγκολλητικό.
Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο σε δύο διαφορετικούς τύπους χαλκών: Χαλκός των ΕΔ και χαλκός RA.

Ο χαλκός των ΕΔ είναι ένα ηλεκτρο-κατατεθειμένο φύλλο αλουμινίου χαλκού του (ED) παραχθε'ν με τον ίδιο τρόπο όπως το φύλλο αλουμινίου χαλκού που χρησιμοποιείται για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων. Αυτό επίσης σημαίνει ότι ο χαλκός «αντιμετωπίζεται», δηλ., αυτό έχει μια ελαφρώς τραχιά επιφάνεια σε μια πλευρά, η οποία εξασφαλίζει μια καλύτερη προσκόλληση όταν συνδέεται το φύλλο αλουμινίου χαλκού με το υλικό βάσεων.
Ο χαλκός RA είναι ένα κυλημένο και ανοπτημένο φύλλο αλουμινίου χαλκού που παράγεται από τον ηλεκτρολυτικά κατατεθειμένο χαλκό καθόδων, ο οποίος λειώνουν και πετιέται στα πλινθώματα. Τα πλινθώματα είναι πρώτα hot-rolled σε ένα ορισμένο μέγεθος και αλέθονται σε όλες τις επιφάνειες. Ο χαλκός cold-rolled έπειτα και ανοπτείται, έως ότου λαμβάνεται το επιθυμητό πάχος.
Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο στο πάχος 12, 18, 35 και 70 μm.

Πιό κοινός ο διαθέσιμος για το διηλεκτρικό υπόστρωμα και ο coverlay είναι ταινίες polyimide. Αυτό το υλικό μπορεί επίσης να χρησιμοποιηθεί όπως coverlay. Το Polyimide είναι καταλληλότερο για τα εύκαμπτα κυκλώματα λόγω των χαρακτηριστικών του όπως δηλώνεται κατωτέρω:
Η υψηλής θερμοκρασίας αντίσταση επιτρέπει τις διαδικασίες χωρίς καταστροφή των εύκαμπτων κυκλωμάτων
Πολύ καλές ηλεκτρικές ιδιότητες
Καλή χημική αντίσταση
Το Polyimide είναι διαθέσιμο στα πάχη 12,5, 20, 25 και 50 μm.

Τα φύλλα πλαστικού βάσεων για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων είναι φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τα υλικά βάσεων, η κόλλα που προέρχεται από το υλικό prepreg κατά τη διάρκεια της ελασματοποίησης. Το αντίθετο σε αυτό είναι το εύκαμπτο κύκλωμα όπου η ελασματοποίηση του φύλλου αλουμινίου χαλκού στο υλικό ταινιών επιτυγχάνεται με τη βοήθεια ενός συγκολλητικού συστήματος. Είναι απαραίτητο να διακρίνει μεταξύ δύο κύριων συστημάτων της κόλλας, δηλαδή θερμοπλαστικές και thermoset κόλλες. Η επιλογή υπαγορεύεται εν μέρει από την επεξεργασία, και εν μέρει από την εφαρμογή του τελειωμένου εύκαμπτου κυκλώματος.

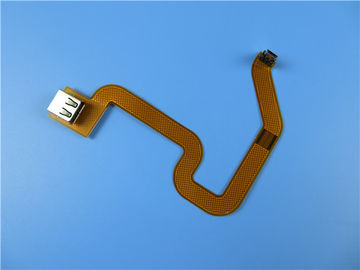

Περίπτωση FPC: Το διπλάσιο πλαισίωσε το εύκαμπτο PCB που στηρίχτηκε σε Polyimide με τον έλεγχο σύνθετης αντίστασης 90 ΩΜ
(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή
Αυτό είναι ένας τύπος εύκαμπτων τυπωμένων κυκλωμάτων που στηρίζονται στο υπόστρωμα polyimide με τους συνδετήρες που συγκεντρώνονται για την εφαρμογή του ραδιοφώνου USB. Το υλικό βάσεων είναι διπλός χαλκός 35um RA στρώματος συγκολλητικός στο polyimide 25um πυκνά. Έχει τη διαφορική σύνθετη αντίσταση 90 ωμ με το χωρισμό διαδρομής 4.7mil και διαδρομής 7.9mil. Υπάρχει 2 πάχος στο επικεφαλής τονωτικό, ένα για 0.3mm FR-4 και ένα για 0.8mm FR-4 για να υποστηρίξει τους συνδετήρες. Το σύνολο ευκίνητο έχει το κανένα, αλλά με τον κίτρινο coverlay και χρυσό βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι από Shengyi SF202, ολόκληρος πίνακας που παρέχει ενιαίο επάνω. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 80 κομμάτια συσκευάζονται για την αποστολή.

Φύλλο παραμέτρου και στοιχείων
Μέγεθος PCB: 120 X 95mm = PC 1
Αριθμός στρωμάτων 2 στρώματα
Τύπος πινάκων Flexbile cirucit
Πάχος πινάκων 0.2mm +/-10%
Υλικό πινάκων Διπλός χαλκός 35um, Polyimide 25um RA στρώματος συγκολλητικός
Υλικός προμηθευτής πινάκων Shengyi
Αξία Tg του υλικού πινάκων 60℃

Πάχος $cu PTH um 20
Εσωτερικό $cu Iayer thicknes ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας um 35 (1oz)

Χρώμα Coverlay Κίτρινος
Αριθμός Coverlay 2
Πάχος Coverlay um 25
Τονωτικό κόλλα 0.3mm FR4+pure
κόλλα 0.8mm FR4+pure

Τύπος μελανιού Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Προμηθευτής Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός Silkscreen ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Ελάχιστο μέσω (χιλ.) 0,3
Ελάχιστο ίχνος (mil) 4.7
Η ελάχιστη Gap (mil) 7.9
Έλεγχος σύνθετης αντίστασης Διαφορική σύνθετη αντίσταση 90 ωμ με τη διαδρομή 4.7mil και το χωρισμό 7.9mil strak

Η επιφάνεια τελειώνει Χρυσός βύθισης
RoHS που απαιτείται Ναι
Famability 94-V0

Δοκιμή θερμικού κλονισμού Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία 100% ηλεκτρική δοκιμή περασμάτων
Εργασία Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2
Τύπος έργου τέχνης που παρέχεται αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
Περιοχή υπηρεσιών Παγκοσμίως, συνολικά.


Χαρακτηριστικά γνωρίσματα και οφέλη
Άριστη ευελιξία
Μείωση του όγκου
Μείωση βάρους
Υψηλό solderability, κανένα να τονίσει των πινάκων κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας PCB
Γρήγορη και έγκαιρη παράδοση
εργαστήριο τετραγωνικών μέτρων 16000
Έγκαιρη υπηρεσία
Περισσότερο από 15 έτη εμπειρίας PCB


Εφαρμογή
Βιομηχανικός ελεγκτής θερμοκρασίας ελέγχου, αυτοκινητικός ευκίνητος πίνακας αισθητήρων, επίδειξη των οδηγήσεων, ενότητα PC ταμπλετών, λέιζερ επικεφαλής FPC, κινητή τηλεφωνική ενσωματωμένη κεραία FPC, ζώνη επαφών του εκτυπωτή Inkjet


Ποιοτική πολιτική
Το Bicheng έχει αναπτύξει τη σειρά διοικητικών διαδικασιών και προσεγγίσεων για να βεβαιώσει ότι PCBs είναι σύμφωνα με τις απαιτήσεις των πελατών, συμπεριλαμβανομένης της επιλογής των προμηθευτών, της επιθεώρησης του (WIP) έργου υπό κατασκευή, της εξερχόμενων επιθεώρησης παράδοσης και της εξυπηρέτησης πελατών κ.λπ.

Αξιολόγηση και λογιστικός έλεγχος των προμηθευτών
Οι προμηθευτές πρέπει να αξιολογηθούν από Bicheng. Επιπλέον, Bicheng θα αξιολογήσει και θα ταξινομήσει τους προμηθευτές για να εγγυηθεί κάθε χρόνο ότι τα υλικά παρεχόμενα καλύπτουν τις απαιτήσεις Bicheng. Επιπλέον, Bicheng αναπτύσσει συνεχώς τους προμηθευτές και τους εποπτεύει για να βελτιώσει τη διαχείρισή τους ποιότητας και περιβάλλοντος βασίζοντας στα συστήματα ISO9001 & ISO14001.

Αξιολόγηση συμβάσεων
Το Bicheng θα αναθεωρήσει και θα ελέγξει τις απαιτήσεις του πελάτη να σιγουρευτεί ότι έχουμε την ικανότητα να ικανοποιήσουμε τις απαιτήσεις των πελατών συμπεριλαμβανομένων των προδιαγραφών, της παράδοσης και άλλων απαιτήσεων πριν από την αποδοχή μιας διαταγής.

Παραγωγή, έρευνα και έλεγχος των στοιχείων κατασκευής.
Όταν τα σχεδιαστικά στοιχεία των πελατών και οι προδιαγραφές παρέχονται στο τμήμα αγοράς μας, Bicheng πρέπει να ελέγξει όλες τις απαιτήσεις. Κατόπιν, μετατρέψτε τα σχεδιαστικά στοιχεία στα στοιχεία κατασκευής από το CAM. Τέλος, μια οδηγία το (MI) κατασκευής παράγεται σύμφωνα με την πραγματικές διαδικασία παραγωγής και τις τεχνολογίες για το κατασκευαστικό τμήμα ως βάση για την πραγματική επεξεργασία. MI πρέπει να αναθεωρηθεί από τους ανεξάρτητους μηχανικούς και τους μηχανικούς QA πριν από το ζήτημα.

Εισερχόμενος υλικός ποιοτικός έλεγχος
Όλα τα υλικά πρέπει να επιθεωρηθούν πρίν αποθηκεύουν. Καθιερώσαμε μια σειρά ακριβών διαδικασίας και οδηγίας επιθεώρησης για να ελέγξουμε τα εισερχόμενα υλικά. Επιπλέον, τα διάφορες ακριβείς όργανα επιθεώρησης και οι συσκευές εγγυώνται την ικανότητα να κριθεί υλικός ο καλός ή όχι. Εκδίδουμε το υλικό με πρώτα -/πρώτα - έξω την πρώτη έξω αρχή, και δίνουμε έξω «το συναγερμό» γιατί το υλικό που θα φθάσει στη ζωή του προϊόντος στο ράφι για να εξασφαλίσει τα υλικά καταναλώνεται πριν από τη λήξη.

Έλεγχος της διαδικασίας παραγωγής
Η σωστή οδηγία το (MI) κατασκευής, η περιεκτική διαχείριση εξοπλισμού και η συντήρηση και ο έλεγχος διεργασίας, η ακριβής επιθεώρηση WIP και η παρακολούθηση καθώς επίσης και η οδηγία εργασίας, όλοι εκείνοι καθιστούν ολόκληρη τη διαδικασία επεξεργασίας ελεγχόμενη συνολικά.

Τελικοί έλεγχος και επιθεώρηση
Όλο το PCBs πρέπει να περαστεί από την ανοικτή και σύντομη δοκιμή καθώς επίσης και η οπτική επιθεώρηση μετά από πέρασε τις διευκρινισμένες φυσικές δοκιμές. Είμαστε κύριοι του διάφορου προηγμένου εξοπλισμού δοκιμής συμπεριλαμβανομένου προσαρμοσμένος, πετώντας μηχανές δοκιμής ελέγχων για να εγγυηθούμε ότι κάθε PCB είναι 100% δοκιμασμένο.

Λογιστικός έλεγχος παράδοσης προϊόντων
Εμείς οργάνωση ένα αφιερωμένο τμήμα FQA για να επιθεωρήσει τα προϊόντα PCB σύμφωνα με τις προδιαγραφές και τις απαιτήσεις του πελάτη από τη δειγματοληψία. Κατάλληλο PCBs πρόκειται να συσκευαστεί.

FQA πρέπει επίσης να πραγματοποιήσει έναν λογιστικό έλεγχο 100% των προϊόντων συσκευασίας και ναυτιλίας αποθηκών εμπορευμάτων, συμπεριλαμβανομένου του αριθμού προϊόντων, αριθμός πελατών, ποσότητα προϊόντων, που στέλνει τη διεύθυνση και ούτω καθεξής πριν από την αποστολή.

Εξυπηρέτηση πελατών
Θέτουμε - επάνω μια επαγγελματική ομάδα εξυπηρέτησης πελατών για να επικοινωνήσει φιλενεργά με τους πελάτες και έγκαιρος εξετάζει τις ανατροφοδοτήσεις των πελατών. Εστιάζουμε ιδιαίτερα στις ανάγκες των πελατών και για να καταλάβουμε τις απαιτήσεις των πελατών, έγκαιρες να ρυθμίσουν την πολιτική των απαιτήσεων προϊόντων εξυπηρέτησης πελατών και PCB.
