Μαλακός πίνακας PCB | Λυγίστε τον τυπωμένο πίνακα κυκλωμάτων | Εύκαμπτο τυπωμένο κύκλωμα

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

Ραδιοσυχνότητες PCB

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Μαλακός πίνακας PCB | Λυγίστε τον τυπωμένο πίνακα κυκλωμάτων | Εύκαμπτο τυπωμένο κύκλωμα

Τροποποιημένο:	1
τιμή:	USD 2.99-9.99 PER PIECE
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	10 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Western Union
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise

Πιστοποίηση

Αριθμό μοντέλου

BIC-295-V2.95

Αριθμός στρωμάτων:

Υλικό πινάκων:

PET 25µm

Πάχος $cu επιφάνειας:

Πάχος πινάκων:

0,20 χιλ. +/-10%

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Χρώμα μασκών ύλης συγκολλήσεως::

μαύρος

Χρώμα του συστατικού μύθου:

Λευκό

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.99-9.99 PER PIECE

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Western Union

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Διευκρινίσεις FPC

Σύμφωνα με το συνδυασμό υλικού βάσεων και φύλλου αλουμινίου χαλκού, ο εύκαμπτος πίνακας κυκλωμάτων μπορεί να διαιρεθεί σε δύο τύπους: εύκαμπτος πίνακας με το συγκολλητικό και εύκαμπτο πίνακα χωρίς κόλλα. Η τιμή του μη αυτοκόλλητου εύκαμπτου PCB είναι πολύ υψηλότερη από αυτή του συγκολλητικού εύκαμπτου PCB, αλλά η ευελιξία της, που συνδέουν τη δύναμη μεταξύ του φύλλου αλουμινίου χαλκού και του υποστρώματος και η λειότητα της ύλης συγκολλήσεως είναι επίσης καλύτερες από αυτή του συγκολλητικού εύκαμπτου PCB. Έτσι χρησιμοποιείται μόνο στις καταστάσεις υψηλής ζήτησης, όπως: COF (ΤΣΙΠ στον ΕΥΚΊΝΗΤΟ, εύκαμπτο πίνακα με το γυμνό τσιπ, η υψηλή λειότητα του μαξιλαριού) και ούτω καθεξής. Επειδή η τιμή της είναι υψηλή, το μεγαλύτερο μέρος του εύκαμπτου PCBs που χρησιμοποιείται στην αγορά είναι ακόμα συγκολλητικός εύκαμπτος πίνακας κυκλωμάτων. Επειδή ο εύκαμπτος πίνακας κυκλωμάτων χρησιμοποιείται κυρίως στην κατάσταση όπου η κάμψη απαιτείται, εάν το σχέδιο ή η διαδικασία δεν είναι λογικό, είναι εύκολο να παραχθούν micro-cracks, η συγκόλληση και άλλες ατέλειες.

Οικονομία της χρησιμοποίησης FPC

Εάν το σχέδιο κυκλωμάτων είναι σχετικά απλό, ο συνολικός όγκος είναι μικρός, και το διάστημα είναι κατάλληλο, η παραδοσιακή εσωτερική σύνδεση είναι πολύ φτηνότερη. Τα εύκαμπτα κυκλώματα είναι μια καλή επιλογή σχεδίου εάν το κύκλωμα είναι σύνθετο, επεξεργάζεται πολλά σήματα ή έχει τις ειδικές ηλεκτρικές ή μηχανικές απαιτήσεις. Όταν το μέγεθος και η απόδοση των εφαρμογών υπερβαίνουν την ικανότητα των άκαμπτων κυκλωμάτων, η εύκαμπτη συνέλευση είναι η πιό οικονομική. Ένα μαξιλάρι 12mil με ένα 5mil μέσω της τρύπας και ένα εύκαμπτο κύκλωμα με τις γραμμές και το διάστημα 3mil μπορούν να κατασκευαστούν σε μια λεπτή ταινία. Επομένως, είναι πιό αξιόπιστο για να τοποθετήσει το τσιπ άμεσα στην ταινία. Δεν υπάρχει καμία φλόγα - καθυστερών που θα μπορούσε να είναι μια ιονική πηγή. Αυτές οι ταινίες μπορούν να είναι προστατευτικές και σταθεροποιημένες στις υψηλότερες θερμοκρασίες για να λάβουν τις υψηλότερες θερμοκρασίες μετάβασης γυαλιού. Τα εύκαμπτα υλικά είναι λιγότερο δαπανηρά από τα άκαμπτα υλικά επειδή είναι χωρίς συνδετήρες.

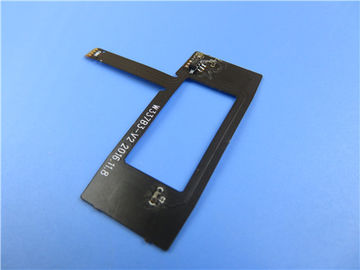

Περίπτωση FPC: Μαλακός πίνακας PCB | Λυγίστε τον τυπωμένο πίνακα κυκλωμάτων | Εύκαμπτο τυπωμένο κύκλωμα

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της κεραίας αριθμητικών πληκτρολογίων. Είναι ένα 2 στρώμα FPC κατά 0.2mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber.

Φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB	35.72 X 41.41mm
Αριθμός στρωμάτων	2
Τύπος πινάκων	Εύκαμπτο PCB
Πάχος πινάκων	0.20mm
Υλικό πινάκων	PET 25µm
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	60℃

Πάχος $cu PTH	≥20 µm
Εσωτερικό $cu Iayer thicknes	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας	35 µm

Χρώμα Coverlay	Μαύρος
Αριθμός Coverlay	2
Πάχος Coverlay	25 µm
Υλικό τονωτικών	Αριθ.
Πάχος τονωτικών	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Άσπρος
Αριθμός Silkscreen	1

Δοκιμή αποφλοίωσης Coverlay	Κανένας peelable
Προσκόλληση μύθου	3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή

Η επιφάνεια τελειώνει	Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού	Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται	Ναι
Famability	94-V0

Δοκιμή θερμικού κλονισμού	Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση	Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου

Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Υλικό optionality

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Γρήγορη και έγκαιρη παράδοση

Παράδοση εγκαίρως: >98%

Εφαρμογή

Μαλακή ελαφριά λουρίδα των γενικών οδηγήσεων σκοπού, κινητή τηλεφωνική ενότητα ευκίνητος πίνακας, βιομηχανικό interphone ελέγχου

Περίπου εμείς

Το PCB Bicheng, ένας μοναδικός τυπωμένος προμηθευτής πινάκων κυκλωμάτων που βρίσκεται σε Shenzhen Κίνα εξυπηρετεί τους παγκόσμιους πελάτες δεδομένου ότι γεννιέται το 2003. Σε Bicheng, κάθε batch του PCB περνά από την ηλεκτρική δοκιμή, την επιθεώρηση AOI, τη δοκιμή υψηλής τάσης, τη δοκιμή ελέγχου σύνθετης αντίστασης, το μικροϋπολογιστής-τμήμα, τη δοκιμή ύλη συγκολλήσεως-δυνατότητας, τη θερμική δοκιμή πίεσης, τη δοκιμή αξιοπιστίας, τη δοκιμή αντίστασης μόνωσης και την ιοντική δοκιμή κ.λπ. μόλυνσης. Τελικά είναι όπως ένα όμορφο δώρο που παραδίδεται στα χέρια σας.

Διαφορετική κλίμακα εγκαταστάσεων για να ταιριάξει για τις απαιτήσεις σας

κτήριο εργοστασίων τετραγωνικών μέτρων 16000

ικανότητα μήνα τετραγωνικών μέτρων 30000

8000 τύποι των PCB το μήνα

ISO9001, ISO14001, TS16949, UL επικυρωμένο

Ποικιλία της τεχνολογίας PCB για να ικανοποιήσει τη ζήτηση στην αγορά

Πίνακας HDI

Βαρύς πίνακας χαλκού

Υβριδικός υλικός πίνακας

Τυφλός μέσω του πίνακα

Πίνακας υψηλής συχνότητας

Πίνακας πυρήνων μετάλλων

Χρυσός πίνακας βύθισης

Πολυστρωματικός πίνακας

Backplane πίνακας

Χρυσός πίνακας δάχτυλων

Περιεκτικό presale υπηρεσιών πωλήσεων, στην πώληση και μετά από την πώληση.

Γρήγορος έλεγχος CADCAM και ελεύθερη αναφορά PCB

Δωρεάν panelization PCB

Ικανότητα PCB πρωτοτύπων

Ικανότητα παραγωγής όγκου

Γρήγορα δείγματα χρόνου περιστροφής

Δωρεάν δοκιμή PCB

Στερεά συσκευασία χαρτοκιβωτίων
