Εύκαμπτο τυπωμένο κύκλωμα το (FPC) που στηρίζεται στο pi 25um με το ίχνος 4mil Mininum

Τροποποιημένο:	1
τιμή:	USD 2.99-9.99 PER PIECE
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	10 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Western Union
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise

Πιστοποίηση

Αριθμό μοντέλου

BIC-253-V2.53

Αριθμός στρωμάτων:

Υλικό πινάκων:

Polyimide το (PI) 25 um

Πάχος $cu επιφάνειας:

Πάχος πινάκων:

0.15mm +/-10%

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Χρώμα μασκών ύλης συγκολλήσεως::

κίτρινο

Χρώμα του συστατικού μύθου:

Λευκό

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.99-9.99 PER PIECE

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Western Union

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Δομή FPC

Σύμφωνα με τον αριθμό στρωμάτων του αγώγιμου φύλλου αλουμινίου χαλκού, FPC μπορεί να διαιρεθεί σε ενιαίο κύκλωμα στρώματος, διπλό κύκλωμα στρώματος, πολυστρωματικό κύκλωμα, διπλός που πλαισιώνεται και ούτω καθεξής.

Single-layer δομή: το εύκαμπτο κύκλωμα αυτής της δομής είναι η απλούστερη δομή του εύκαμπτου PCB. Συνήθως το υλικό βάσεων (διηλεκτρικά υποστρώματα) + διαφανές λάστιχο (κόλλα) + φύλλο αλουμινίου χαλκού είναι ένα σύνολο αγορασμένων πρώτων υλών (ημικατεργασμένα προϊόντα), η προστατευτική ταινία και η διαφανής κόλλα είναι ένα άλλο είδος αγορασμένης πρώτης ύλης. Κατ' αρχάς, το φύλλο αλουμινίου χαλκού πρέπει να χαραχτεί για να λάβει το απαραίτητο κύκλωμα, και η προστατευτική ταινία πρέπει να τρυπηθεί με τρυπάνι για να αποκαλύψει το αντίστοιχο μαξιλάρι. Μετά από να καθαρίσουν, τα δύο συνδυάζονται με το κύλισμα. Κατόπιν το εκτεθειμένο μέρος του μαξιλαριού επιμετάλλωσε με ηλεκτρόλυση το χρυσό ή τον κασσίτερο που προστατεύει. Κατά αυτόν τον τρόπο, ο μεγάλος πίνακας επιτροπής θα είναι έτοιμος. Γενικά επίσης έχει σφραγίσει στην αντίστοιχη μορφή του μικρού πίνακα κυκλωμάτων. Δεν υπάρχει επίσης καμία προστατευτική ταινία άμεσα στο φύλλο αλουμινίου χαλκού, αλλά το τυπωμένο συγκολλώντας επίστρωμα αντίστασης, έτσι ώστε το κόστος θα είναι χαμηλότερο, αλλά η μηχανική δύναμη του πίνακα κυκλωμάτων θα γίνει χειρότερα. Εκτός αν η απαίτηση δύναμης δεν είναι υψηλή και η τιμή πρέπει να είναι όσο το δυνατόν χαμηλότερα, είναι καλύτερο να εφαρμοστεί η προστατευτική μέθοδος ταινιών.

Διπλή δομή στρώματος: όταν το κύκλωμα είναι πάρα πολύ σύνθετο για να συνδεθεί με καλώδιο, ή το φύλλο αλουμινίου χαλκού απαιτείται για να προστατεύσει το έδαφος, είναι απαραίτητο να επιλεχτεί ένα διπλό στρώμα ή ακόμα και ένας πολυστρωματικός. Η πιό χαρακτηριστική διαφορά μεταξύ ενός πολυστρωματικού και ενιαίου πιάτου είναι η προσθήκη μιας διατρυπημένης δομής για να συνδέσει τα στρώματα του φύλλου αλουμινίου χαλκού. Η πρώτη διαδικασία του διαφανούς υλικού λάστιχου + βάσεων + του φύλλου αλουμινίου χαλκού είναι να γίνουν οι τρύπες. Οι τρύπες τρυπανιών στο φύλλο αλουμινίου υλικού και χαλκού βάσεων πρώτα, καθαρίζουν και κάλυψαν έπειτα με ένα ορισμένο πάχος του χαλκού. Η επόμενη διαδικασία επεξεργασίας είναι σχεδόν η ίδια με το single-layer κύκλωμα.

Το διπλάσιο πλαισίωσε τη δομή: και οι δύο πλευρές του πλαισιωμένου διπλάσιο FPC τα μαξιλάρια, χρησιμοποιούν κυρίως για να συνδέσουν άλλους πίνακες κυκλωμάτων. Αν και του και monolayer η δομή είναι παρόμοια, αλλά η διαδικασία παραγωγής είναι πολύ διαφορετική. Η πρώτη ύλη της είναι φύλλο αλουμινίου χαλκού, προστατευτική ταινία και διαφανής κόλλα. Η προστατευτική ταινία πρέπει να τρυπηθεί με τρυπάνι σύμφωνα με τη θέση του μαξιλαριού πρώτα, κατόπιν το φύλλο αλουμινίου χαλκού πρέπει να επισυναφθεί, οι γραμμές μαξιλαριών και διαδρομής πρέπει να χαραχτούν και έπειτα η προστατευτική ταινία μιας άλλης τρυπημένης τρύπας πρέπει να επισυναφθεί.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο σε δύο διαφορετικούς τύπους χαλκών: Χαλκός των ΕΔ και χαλκός RA.

Ο χαλκός των ΕΔ είναι ένα ηλεκτρο-κατατεθειμένο φύλλο αλουμινίου χαλκού του (ED) παραχθε'ν με τον ίδιο τρόπο όπως το φύλλο αλουμινίου χαλκού που χρησιμοποιείται για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων. Αυτό επίσης σημαίνει ότι ο χαλκός «αντιμετωπίζεται», δηλ., αυτό έχει μια ελαφρώς τραχιά επιφάνεια σε μια πλευρά, η οποία εξασφαλίζει μια καλύτερη προσκόλληση όταν συνδέεται το φύλλο αλουμινίου χαλκού με το υλικό βάσεων.

Ο χαλκός RA είναι ένα κυλημένο και ανοπτημένο φύλλο αλουμινίου χαλκού που παράγεται από τον ηλεκτρολυτικά κατατεθειμένο χαλκό καθόδων, ο οποίος λειώνουν και πετιέται στα πλινθώματα. Τα πλινθώματα είναι πρώτα hot-rolled σε ένα ορισμένο μέγεθος και αλέθονται σε όλες τις επιφάνειες. Ο χαλκός cold-rolled έπειτα και ανοπτείται, έως ότου λαμβάνεται το επιθυμητό πάχος.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο στο πάχος 12, 18, 35 και 70 μm.

Πιό κοινός ο διαθέσιμος για το διηλεκτρικό υπόστρωμα και ο coverlay είναι ταινίες polyimide. Αυτό το υλικό μπορεί επίσης να χρησιμοποιηθεί όπως coverlay. Το Polyimide είναι καταλληλότερο για τα εύκαμπτα κυκλώματα λόγω των χαρακτηριστικών του όπως δηλώνεται κατωτέρω:

Η υψηλής θερμοκρασίας αντίσταση επιτρέπει τις διαδικασίες χωρίς καταστροφή των εύκαμπτων κυκλωμάτων

Πολύ καλές ηλεκτρικές ιδιότητες

Καλή χημική αντίσταση

Το Polyimide είναι διαθέσιμο στα πάχη 12,5, 20, 25 και 50 μm.

Τα φύλλα πλαστικού βάσεων για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων είναι φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τα υλικά βάσεων, η κόλλα που προέρχεται από το υλικό prepreg κατά τη διάρκεια της ελασματοποίησης. Το αντίθετο σε αυτό είναι το εύκαμπτο κύκλωμα όπου η ελασματοποίηση του φύλλου αλουμινίου χαλκού στο υλικό ταινιών επιτυγχάνεται με τη βοήθεια ενός συγκολλητικού συστήματος. Είναι απαραίτητο να διακρίνει μεταξύ δύο κύριων συστημάτων της κόλλας, δηλαδή θερμοπλαστικές και thermoset κόλλες. Η επιλογή υπαγορεύεται εν μέρει από την επεξεργασία, και εν μέρει από την εφαρμογή του τελειωμένου εύκαμπτου κυκλώματος.

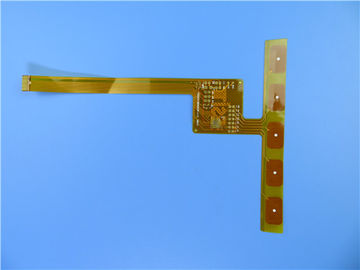

Περίπτωση FPC: Εύκαμπτο τυπωμένο κύκλωμα το (FPC) που στηρίζεται στο pi 25um με το ελάχιστο ίχνος 4mil

(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της αναλογικής συσκευής. Είναι πίνακας 2 στρώματος κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Ο χρυσός βύθισης εφαρμόζεται στα μαξιλάρια. Το τονωτικό εφαρμόζεται στο μέρος συνδετήρων.

Φύλλο παραμέτρου και στοιχείων

Αριθμός στρωμάτων	2
Τύπος πινάκων	Flexbile cirucit
Πάχος πινάκων	0.15mm +/-10%
Υλικό πινάκων	Polyimide το (PI) 25um
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	60℃

Πάχος $cu PTH	≥20 um
Εσωτερικό $cu Iayer thicknes	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας	um 35 (1oz)

Χρώμα Coverlay	Κίτρινος
Αριθμός Coverlay	2
Πάχος Coverlay	um 25
Τονωτικό	um 200

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Άσπρος
Αριθμός Silkscreen	2

Ίχνος Mininum (mil)	4 mil
Η ελάχιστη Gap (mil)	4 mil

Η επιφάνεια τελειώνει	Χρυσός βύθισης
RoHS που απαιτείται	Ναι
Famability	94-V0

Δοκιμή θερμικού κλονισμού	Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση	Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου

Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Υλικό optionality

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Εστίαση στη χαμηλή έως μέση παραγωγή όγκου

Υψηλή τεχνολογία

Εφαρμογή

Λεπτός διακόπτης, κινητή τηλεφωνική κεραία ευκίνητος πίνακας, αυτοκινητικός ευκίνητος πίνακας ναυσιπλοΐας ΠΣΤ
