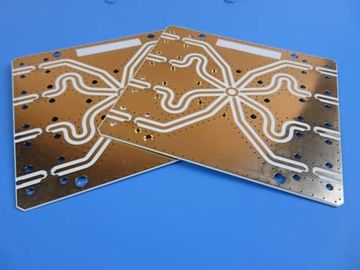

Διπλό πλαισιωμένο PCB υψηλής συχνότητας Rogers που στηρίζεται σε 32mil RO4003C

Τροποποιημένο:	1
τιμή:	USD 2.99-9.99 PER PIECE
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	10 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Western Union
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise

Πιστοποίηση

Αριθμό μοντέλου

BIC-115-V1.15

Αριθμός στρωμάτων:

Γυαλί εποξικό::

RO4003C 32mil (0.813mm)

Τελικό φύλλο αλουμινίου:

Τελικό ύψος του PCB::

0,82 χιλ. ±10%

Η επιφάνεια τελειώνει:

Χρυσός βύθισης

Χρώμα μασκών ύλης συγκολλήσεως::

πράσινος

Χρώμα του συστατικού μύθου:

άσπρος

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.99-9.99 PER PIECE

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Western Union

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Πλαισιωμένο διπλάσιο PCB υψηλής συχνότητας που στηρίζεται σε 32mil RO4003C

Γενική περιγραφή

Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB RF που στηρίζεται σε 0.813mm (32mil) RO4003C για την εφαρμογή των ενισχυτών RF.

Βασικές προδιαγραφές

Υλικό βάσεων: RO4003C 32mil (0.813mm)

Διηλεκτρική σταθερά: 3.38+/0.05

Αρίθμηση στρώματος: 2 στρώματα

Τύπος: Μέσω των τρυπών

Σχήμα: 110mm X 110mm = 1 τύπος = 1 κομμάτι

Η επιφάνεια τελειώνει: Χρυσός βύθισης

Βάρος χαλκού: Εξωτερικό στρώμα 35 μm

Μάσκα ύλης συγκολλήσεως | Μύθος: Πράσινος | Άσπρος

Τελικό ύψος PCB: 0,82 χιλ.

Πρότυπα: ΕΠΙ 6012 κατηγορία 2

Συσκευασία: 20 κομμάτια συσκευάζονται για την αποστολή.

Χρονική ανοχή: 7 εργάσιμες ημέρες

Ζωή του προϊόντος στο ράφι: 6 μήνες

Χαρακτηριστικά γνωρίσματα και οφέλη

RO4003C εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας. Αυτό το κάνει ένα ιδανικό υπόστρωμα για τις ευρυζωνικές εφαρμογές

Το χαρακτηριστικό της χαμηλής διηλεκτρικής απώλειας υφίσταται την απώλεια σημάτων σε χαμηλότερο επίπεδο, το οποίο καθιστά τη μετάδοση σημάτων ολόκληρου του εξοπλισμού άριστη

Tg > 280 ℃

Το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή

ISO9001, ISO14001, επικυρωμένο UL εργοστάσιο κατασκευής

Επιθεώρηση AOI

Περισσότερο από 16 έτη εμπειρίας PCB

Εφαρμογές

Ραδιοφωνία υψηλής συχνότητας, ραδιόφωνο VHF, εσωτερική κρεμώντας κεραία τοίχων, συνδυαστής

Ικανότητα 2021 PCB

Παράμετρος	Αξία
Αριθμήσεις στρώματος	1-32
Υλικό υποστρωμάτων	FR-4 (συμπεριλαμβανομένου υψηλού Tg 170, υψηλό CTI>600V) Αργίλιο που βασίζεται Χαλκός που βασίζεται ROGERS RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 Κ.ΛΠ. Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 κ.λπ… Taconic tlx-8, tly-5, RF-35TC, tlf-35 κ.λπ… Αρλόν AD450, AD600 κ.λπ. PTFE F4B DK2.2, DK2.65 Κ.ΛΠ… Polyimide και PET.
Μέγιστο μέγεθος	Δοκιμή πετάγματος: 900600mm, δοκιμή 460380mm, καμία δοκιμή 1100*600mm προσαρτημάτων
Ανοχή περιλήψεων πινάκων	±0.0059» (0.15mm)
Πάχος PCB	0,0157» - 0,3937» (0.40mm--10.00mm)
Ανοχή πάχους (T≥0.8mm)	±8%
Ανοχή πάχους (t<0.8mm)	±10%
Πάχος στρώματος μόνωσης	0,00295» - 0,1969» (0.075mm--5.00mm)
Ελάχιστη διαδρομή	0,003» (0.075mm)
Ελάχιστο διάστημα	0,003» (0.075mm)
Εξωτερικό πάχος χαλκού	35µm--420µm (1oz-12oz)
Εσωτερικό πάχος χαλκού	17µm--350µm (0.5oz - 10oz)
Τρύπα τρυπανιών (μηχανική)	0,0059» - 0,25» (0.15mm--6.35mm)
Τελειωμένη τρύπα (μηχανική)	0,0039» - 0,248» (0.10mm--6.30mm)
DiameterTolerance (μηχανικό)	0,00295» (0.075mm)
Εγγραφή (μηχανική)	0,00197» (0.05mm)
Λόγος διάστασης	12:1
Τύπος μασκών ύλης συγκολλήσεως	LPI
Ελάχιστη γέφυρα Soldermask	0,00315» (0.08mm)
Ελάχιστη εκκαθάριση Soldermask	0,00197» (0.05mm)
Βούλωμα μέσω της διαμέτρου	0,0098» - 0,0236» (0.25mm--0.60mm)
Ανοχή ελέγχου σύνθετης αντίστασης	±10%
Η επιφάνεια τελειώνει	HASL, HASL ΕΆΝ, ENIG, κασσίτερος IMM, IMM Ag, OSP, χρυσό δάχτυλο

Διπλό πλαισιωμένο PCB υψηλής συχνότητας Rogers που στηρίζεται σε 32mil RO4003C 0
