Χρυσό RF Rogers PCB βύθισης που στηρίζεται σε RO4350B 30mil με το χαλκό 2 στρώματος

Τροποποιημένο:	1
τιμή:	USD 2.99-9.99 PER PIECE
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	10 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Western Union
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise

Πιστοποίηση

Αριθμό μοντέλου

BIC-099-V0.99

Αριθμός στρωμάτων:

Γυαλί εποξικό::

RO4350B Tg288℃, er<3.66, RogersCorp

Τελικό φύλλο αλουμινίου:

Τελικό ύψος του PCB::

0,8 χιλ. ±10%

Η επιφάνεια τελειώνει:

Χρυσό (23,3%) 0.05µm πάνω από 3µm νικέλιο βύθισης

Χρώμα μασκών ύλης συγκολλήσεως::

πράσινος

Χρώμα του συστατικού μύθου:

άσπρος

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.99-9.99 PER PIECE

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Western Union

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

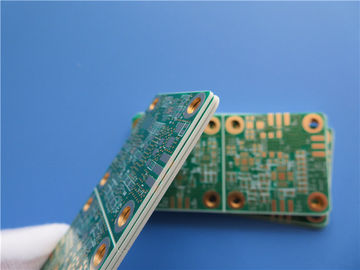

Χρυσό RF PCB βύθισης που στηρίζεται σε RO4350B 30mil με το χαλκό 2 στρώματος

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος του διπλού PCB στρώματος που στηρίζεται στο υπόστρωμα 30mil RO4350B με Tg 280°C για την εφαρμογή της κεραίας WiFi. Είναι 0,8 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το χρυσό βύθισης στα μαξιλάρια. Όλα τα vias σχεδιάζονται με την ανοικτός-ύλη συγκολλήσεως-μάσκα. Το υλικό βάσεων είναι από Rogers παρέχοντας 2 σχέδια 2 επάνω σε PCBs ανά επιτροπή για να κερδίσει κόστος. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 50 επιτροπές συσκευάζονται για την αποστολή.

Χαρακτηριστικά γνωρίσματα και οφέλη

Καλή αντίσταση υψηλής θερμοκρασίας και χαμηλής θερμοκρασίας. (- 192℃-260℃)

RO4350B εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας. Αυτό το κάνει ένα ιδανικό υπόστρωμα για τις ευρυζωνικές εφαρμογές.

Σταθερός ηλεκτρικός συντελεστής της διηλεκτρικής σταθεράς.

Ο χρυσός βύθισης έχει το άριστο planarity επιφάνειας, ιδιαίτερα χρήσιμο για PCBs με τις συσκευασίες BGA ή ακόμα και τοποθετημένα τα CSP συστατικά να μειώσει το ποσοστό αποτυχίας κατά τη διάρκεια της συνέλευσης και της συγκόλλησης.

Δοκιμή υψηλής τάσης, δοκιμή ελέγχου σύνθετης αντίστασης, μικροϋπολογιστής-τμήμα, δοκιμή ύλη συγκολλήσεως-δυνατότητας,

Σωστή οδηγία κατασκευής (MI),

Παράδοση εγκαίρως: >98%

Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%

Ανταγωνιστική τιμή

Εφαρμογή

Θραύστης, Variocoupler, Microstrip κεραία, κεραία 3G, σταθμοί ηλεκτρονόμων, διακόπτες RF

Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	35 X 77 mm=2 σχεδιάζει = 2PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων	2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate
	RO4350B 0.762mm
	χαλκός - 35um (1 oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	6 mil/6 mil
Ελάχιστες/μέγιστες τρύπες:	0,3 χιλ./5,6 χιλ.
Αριθμός διαφορετικών τρυπών:	2
Αριθμός τρυπών τρυπανιών:	182
Αριθμός αλεσμένων αυλακώσεων:	0
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης:	αριθ.
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	RO4350B Tg288℃, ER<3>
Τελικό φύλλο αλουμινίου εξωτερικό:	1 oz
Τελικό φύλλο αλουμινίου εσωτερικό:	1 oz
Τελικό ύψος του PCB:	0,8 χιλ. ±0.08
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσό (23,3%) 0.05µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο.
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση, β-περικοπή
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ και κατώτατο σημείο.
Χρώμα του συστατικού μύθου	Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.
