PCB υψηλής συχνότητας Rogers που στηρίζεται σε 30mil RO4350B με το χρυσό βύθισης

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB σειράς F4B

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

PCB υψηλής συχνότητας Rogers που στηρίζεται σε 30mil RO4350B με το χρυσό βύθισης

Τροποποιημένο:	1
τιμή:	USD 2.99-9.99 PER PIECE
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	10 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Western Union
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise

Πιστοποίηση

Αριθμό μοντέλου

BIC-098-V0.98

Αριθμός στρωμάτων:

Γυαλί εποξικό::

RO4350B Tg288℃, er<3.66, RogersCorp

Τελικό φύλλο αλουμινίου:

Τελικό ύψος του PCB::

0,8 χιλ. ±10%

Η επιφάνεια τελειώνει:

Χρυσό (37,1%) 0.05µm πάνω από 3µm νικέλιο βύθισης

Χρώμα μασκών ύλης συγκολλήσεως::

πράσινος

Χρώμα του συστατικού μύθου:

άσπρος

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.99-9.99 PER PIECE

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Western Union

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

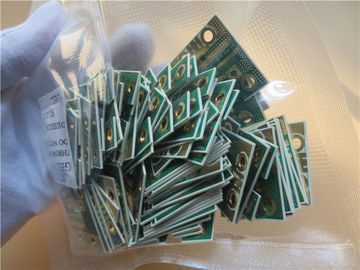

PCB υψηλής συχνότητας που στηρίζεται σε 30mil RO4350B με το χρυσό βύθισης

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος του PCB 2 στρωμάτων που στηρίζεται στο υπόστρωμα 30mil RO4350B με Tg 280°C για την εφαρμογή του θραύστη HDMI. Είναι 0,8 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το χρυσό βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι από Rogers παρέχοντας το ενιαίο επάνω PCB. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 50 πίνακες συσκευάζονται για την αποστολή.

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη απόδοση υψηλής συχνότητας λόγω της χαμηλών διηλεκτρικών ανοχής και της απώλειας.

Η απελασματοποίηση του φύλλου αλουμινίου χαλκού δεν θα προκληθεί από την αλλαγή του κρύου και της θερμότητας λόγω της συνέπειας με το συντελεστή θερμικής επέκτασης του φύλλου αλουμινίου χαλκού.

Το χαρακτηριστικό της χαμηλής διηλεκτρικής απώλειας υφίσταται την απώλεια σημάτων σε χαμηλότερο επίπεδο, το οποίο καθιστά τη μετάδοση σημάτων ολόκληρου του εξοπλισμού άριστη.

ENIG έχει την καλή αντίσταση οξείδωσης και τον καλό διασκεδασμό θερμότητας.

Από σπίτι σε σπίτι αποστολή DDU με τα ανταγωνιστικά έξοδα αποστολής,

Ολόκληρες οι διαδικασίες επεξεργασίας ελέγχονται συνολικά.

Γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή

Η μικρή διαταγή ποσότητας γίνεται αποδεκτή

UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό

Εφαρμογή

Αναμίκτης, αισθητήρες ραντάρ, διακόπτες RF, αυτόματη επαγωγή πυλών, συνδυαστής κεραιών, συνδυαστής συσκευών αποστολής σημάτων

Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	35 X 29 mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων	2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate
	RO4350B 0.762mm
	χαλκός - 35um (1 oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	6 mil/7 mil
Ελάχιστες/μέγιστες τρύπες:	0,3 χιλ./5,6 χιλ.
Αριθμός διαφορετικών τρυπών:	3
Αριθμός τρυπών τρυπανιών:	325
Αριθμός αλεσμένων αυλακώσεων:	0
Αριθμός εσωτερικών διακοπών:	1
Έλεγχος σύνθετης αντίστασης:	αριθ.
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	RO4350B Tg288℃, ER<3>
Τελικό φύλλο αλουμινίου εξωτερικό:	1 oz
Τελικό φύλλο αλουμινίου εσωτερικό:	1 oz
Τελικό ύψος του PCB:	0,8 χιλ. ±0.08
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσό (37,1%) 0.05µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο.
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ και κατώτατο σημείο.
Χρώμα του συστατικού μύθου	Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.
