Υβριδικό PCB σε Rogers 12mil RO4003C και FR-4

Γεια ο καθένας,

Σήμερα, πρόκειται να μιλήσω για έναν τύπο του PCB υψηλής συχνότητας που γίνεται σε 12mil RO4003C που πιέζεται με FR-4.

Αυτός ο πίνακας σχεδιάζεται ως δομή 4 στρώματος. το PCB 4 στρωμάτων είναι σχετικά απλό και ανέξοδο, το οποίο είναι χρήσιμο να ανοίξει μια καινούργια αγορά.

Βλέποντας από το σωρό επάνω, μπορούμε να δούμε

Το πρώτο στρώμα στο δεύτερο στρώμα και το 4ο στρώμα στο 3$ο στρώμα είναι πυρήνας 12mil RO4003C, ο πυρήνας έχει καθορίσει το πάχος που είναι πολύ σημαντικό στο ηλεκτρικό μήκος των γραμμών RF στον πίνακα κυκλωμάτων, και το υπόλοιπο είναι FR-4 υλικά. Το βάρος χαλκού στο εσωτερικό στρώμα και το εξωτερικό στρώμα είναι 1 ουγγιά.

Το τέρμα επιφάνειας αυτού του πίνακα είναι HASL. Άλλο τέρμα όπως το χρυσό βύθισης, ο κασσίτερος βύθισης, το ασήμι βύθισης και OSP κ.λπ. είναι διαθέσιμοι για την επιλογή σας.

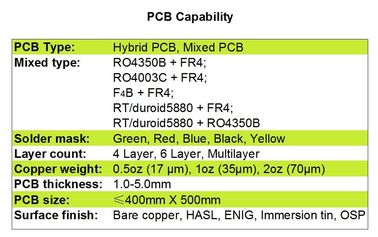

Αυτή τη στιγμή, τα ώριμα μικτά πιέζοντας υλικά είναι τα ακόλουθα:

RO4350B + FR4

RO4003C + FR4

F4B + FR4

Duroid/RT5880 + RO4350B

Duroid/RT5880 + FR4

Συγχρόνως, είμαστε σε θέση να παρέχουμε τυφλό μέσω της επιτροπής, που θάβεται μέσω του πίνακα και του πίνακα HDI. Όλα τα PCB της επιχείρησής μας θα περάσουν από τη δοκιμή AOI, θα ανοίξουν και θα βραχυκυκλώσουν τη δοκιμή, τη δοκιμή solderability και τη θερμική δοκιμή πίεσης 288 ℃ για να εξασφαλίσουν υψηλό - ποιοτικό PCB που στέλνεται στα χέρια σας.

Εάν ενδιαφέρεστε για, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με. Σας ευχαριστώ για την ανάγνωσή σας.
