Γειά σου ο καθένας,
Σήμερα, πρόκειται να εισαγάγουμε το PCB υψηλής συχνότητας που στηρίζεται στα φύλλα πλαστικού RO4350B.
RO4350B είναι ένα υφαμένο κεραμικός-γεμισμένο ρητίνη φύλλο πλαστικού υδρογονανθράκων γυαλιού ενισχυμένο ύφασμα από την εταιρία Rogers, η οποία έχει τις πολύ παρόμοιες ηλεκτρικές ιδιότητες στο υλικό υφασμάτων γυαλιού PTFE/fabric και η δυνατότητα επεξεργασίας της είναι παρόμοια με το υλικό υφασμάτων εποξικής ρητίνης/γυαλιού.
Ο λόγος για τα φύλλα πλαστικού RO4350B
1. Ανώτερη απόδοση υψηλής συχνότητας
RO4350B τα υλικά είναι κεραμικά γεμισμένα φύλλα πλαστικού υδρογονανθράκων, όχι PTFE που σχεδιάζονται για να προσφέρουν την ανώτερη απόδοση υψηλής συχνότητας.
2. Χαμηλή διηλεκτρική απώλεια
Η χαμηλή απώλεια οδηγεί στην άριστη ηλεκτρική απόδοση και επιτρέπει τις εφαρμογές με τις υψηλές λειτουργούσες συχνότητες.
3. Σταθερές ηλεκτρικές ιδιότητες εναντίον της συχνότητας
RO4350B το υλικό κατέχει τις ιδιότητες των κυκλωμάτων μικροκυμάτων RF, των ταιριάζοντας με δικτύων και των ελεγχόμενων γραμμών μετάδοσης σύνθετης αντίστασης.
4. Χαμηλός θερμικός συντελεστής της διηλεκτρικής σταθεράς
Αυτό επιτρέπει στο RO4350B για να εκθέσει την άριστη διαστατική σταθερότητα, μια ιδιοκτησία που απαιτούνται για τις μικτές διηλεκτρικές πολυστρωματικές κατασκευές PCBs και αξιόπιστο που καλύπτεται μέσω των τρυπών.
5. Κόστος
Τα φύλλα πλαστικού RO4350B μπορούν να κατασκευαστούν χρησιμοποιώντας τα πρότυπα FR-4 διαδικασίες, δεν απαιτούν μέσω της προετοιμασίας prcoesses, μπορεί να υποβληθεί σε επεξεργασία από τα αυτοματοποιημένους διαχειριζόμενα συστήματα και τον εξοπλισμό τριψίματος που χρησιμοποιήθηκε για την προετοιμασία επιφάνειας χαλκού. Αυτές οι ιδιότητες επιτρέπουν ότι μπορεί στον όγκο την κατασκευή και να πάρει ανταγωνιστικά διατιμημένο.
Ικανότητα PCB
Πλαισιωμένοι οι διπλάσιο πίνακες κυκλωμάτων σε RO4350B είναι διαθέσιμοι σε ποικίλα πάχη, όπως 10mil, 20mil, 30mil και 60mil. Έχει χρησιμοποιήσει σε ποικίλες χαρακτηριστικές και μη παραδοσιακές εφαρμογές μικροκυμάτων/ραδιοσυχνότητας, όπως οι κεραίες σταθμών βάσης, ο εξασθενητής, οι ενισχυτές δύναμης, RFID, το ραντάρ και οι αισθητήρες κ.λπ.
| Υλικό PCB: |
Ενισχυμένα γυαλί κεραμικά φύλλα πλαστικού υδρογονανθράκων |
| Κώδικας: |
Rogers RO4350B |
| Διηλεκτρική σταθερά: |
3.48 ±0.05 (διαδικασία) |
| 3.65 (σχέδιο) |
| Αρίθμηση στρώματος: |
1 στρώμα, 2 στρώμα, πολυστρωματικός, υβριδικός τύπος (μικτός) |
| Βάρος χαλκού: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Πάχος PCB: |
10mil (0.254mm), 20mil (0.508mm) |
| 30mil (0.762mm), 60mil (1.524mm) |
| Μέγεθος PCB: |
≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: |
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
| Η επιφάνεια τελειώνει: |
Γυμνοί χαλκός, HASL, ENIG, ασήμι, OSP, κ.λπ. |

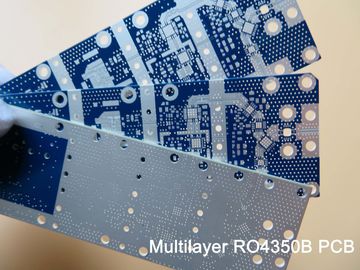

Πολυστρωματικό PCB
Το πολυστρωματικό PCB RO4350B είναι συνήθως τέσσερις-στρώμα, έξι-στρώμα και οκτώ-στρώμα, και μερικοί σχεδιάζονται ως τρεις-στρώμα (ψεύτικο τέσσερις-στρώμα), πέντε-στρώμα (ψεύτικο έξι-στρώμα) και ούτω καθεξής.
Υβριδικό PCB
Προκειμένου να κερδηθεί κόστος παραγωγής χωρίς μείωση της απώλειας σημάτων στο περιβάλλον υψηλής συχνότητας, το υλικό ίνας υάλου FR-4 αναμιγνύεται με RO4350B στον πολυστρωματικό πίνακα κυκλωμάτων. Το υλικό υψηλής συχνότητας χρησιμοποιείται στο στρώμα σημάτων και το υλικό ίνας υάλου FR-4 χρησιμοποιείται σε άλλα στρώματα.
RO4350B PCB
Το βασικό χρώμα του PCB RO4350B είναι άσπρο.
Ειδικευόμαστε παρέχουμε σε σας το πρωτότυπο, τις μικρές batch και την υπηρεσία μαζικής παραγωγής.
Εάν έχετε οποιεσδήποτε απαιτήσεις σε αυτό το είδος του PCB, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
Σας ευχαριστώ για την ανάγνωσή σας.
