RO4350B, 4003C Rogers 5880, 5870, 6002, 6010, 6006, 6035 RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-002-V0.2 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD 2.99-6.99 PER PIECE |
Συσκευασία λεπτομέρειες: | κενό |
Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
Όροι πληρωμής: | Μ / Τ, Western Union |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Αριθμός στρωμάτων: | 2 | Γυαλί εποξικό:: | RO4350B 20mil (0.508mm), Tg 288℃ |
---|---|---|---|
Τελικό φύλλο αλουμινίου: | 1,5 oz | Τελικό ύψος του PCB:: | 0,6 χιλ. ±10% |
Η επιφάνεια τελειώνει: | Χρυσό (νικέλιο 81,1%) 2µ» άνω των 100µ» βύθισης | Χρώμα μασκών ύλης συγκολλήσεως:: | πράσινος |
Χρώμα του συστατικού μύθου: | άσπρος | Δοκιμή: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |

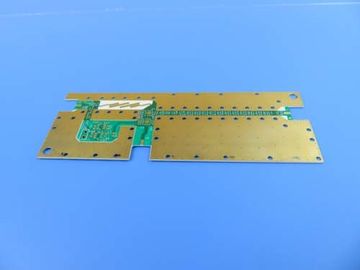

PCB RO4350B υψηλής συχνότητας 20 mil 2 στρώμα με το χρυσό βύθισης
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του PCB υψηλής συχνότητας που στηρίζεται σε RO4350B για την εφαρμογή της ενότητας RF. Είναι πίνακας 2 PCB στρώματος RF 0,6 χιλ. σε παχύ. Είναι χρυσός βύθισης τελειώνει με τη μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 10 πίνακες συσκευάζονται για την αποστολή.
Χαρακτηριστικά γνωρίσματα και οφέλη
Το χαμηλό absorbability νερού επηρεάζει τη διηλεκτρική σταθερά και τη διηλεκτρική απώλεια λιγότερο στην υγρασία.
Η αντίσταση θερμότητας, η χημική αντίσταση, η δύναμη αντίκτυπου και η δύναμη αποφλοίωσης είναι καλές.
Ο συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς είναι μεταξύ του χαμηλότερου οποιουδήποτε υλικού πινάκων κυκλωμάτων, καθιστώντας το ιδανικό για τις ευαίσθητες εφαρμογές θερμοκρασίας.
ENIG έχει την καλή αντίσταση οξείδωσης και τον καλό διασκεδασμό θερμότητας.
Από σπίτι σε σπίτι αποστολή DDU με τα ανταγωνιστικά έξοδα αποστολής,
Το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή.
Έγκαιρη υπηρεσία
Περισσότερο από εμπειρία 15 ετών
Υψηλή τεχνολογία
Εφαρμογή
Κεραία, συνδυαστής πολυζεύξεων, εσωτερική κρεμώντας κεραία τοίχων, Duplexer
Φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB | 16 Χ 83mm=1PCS |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | |
Αριθμός στρωμάτων | Πλαισιωμένο διπλάσιο PCB, PCB 2 στρωμάτων |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | αριθ. |
STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um ΤΟΠ στρώμα +plate (1oz) |
RO4350B 20mil (0.508mm) | |
χαλκός - 35um (1oz) στρώμα +plate BOT | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 5.98mil/6.18mil |
Ελάχιστες/μέγιστες τρύπες: | 0.3/3.2mm |
Αριθμός διαφορετικών τρυπών: | 5 |
Αριθμός τρυπών τρυπανιών: | 431 |
Αριθμός αλεσμένων αυλακώσεων: | 0 |
Αριθμός εσωτερικών διακοπών: | αριθ. |
Έλεγχος σύνθετης αντίστασης | αριθ. |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Γυαλί εποξικό: | RO4350B 20mil (0.508mm), Tg 288℃ |
Τελικό φύλλο αλουμινίου εξωτερικό: | 1.5oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | 0oz |
Τελικό ύψος του PCB: | 0.6mm ±0.1 |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει | Χρυσό (νικέλιο 81,1%) 2µ» άνω των 100µ» βύθισης |
Η μάσκα ύλης συγκολλήσεως ισχύει: | Κορυφή και κατώτατο σημείο, ελάχιστο 12micron |
Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος, lp-4G γ-05, Nanya παρεχόμενο |
Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | ΚΟΡΥΦΗ |
Χρώμα του συστατικού μύθου | Λευκό, s-380W, Taiyo παρεχόμενο. |
Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH) |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» (0.15mm) |
Επένδυση πινάκων: | 0,0030» (0.076mm) |
Ανοχή τρυπανιών: | 0,002» (0.05mm) |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
