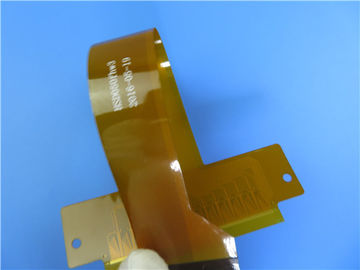

2-στρώμα εύκαμπτο τυπωμένο κύκλωμα (FPC) που στηρίζεται σε Polyimide για το ραδιόφωνο διαποδιαμορφωτών

2- εύκαμπτο τυπωμένο κύκλωμα στρώματος (FPC) που στηρίζεται σε Polyimide για το ραδιόφωνο διαποδιαμορφωτών

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος 2 στρώματος (FPC) που στηρίζεται στο polyimide για την εφαρμογή του ραδιοφώνου διαποδιαμορφωτών.

Βασικές προδιαγραφές

Υλικό βάσεων: Polyimide τονωτικό polyimide 12.5μm + 0.2mm.

Αρίθμηση στρώματος: 2 στρώματα

Τύπος: Μεμονωμένο FPC

Σχήμα: 135mm X 82mm = 1 τύπος = 1 κομμάτι

Η επιφάνεια τελειώνει: Χρυσός βύθισης

Βάρος χαλκού: Εξωτερικό στρώμα 35 μm/εσωτερικό στρώμα 0 μm

Μάσκα/μύθος ύλης συγκολλήσεως: Κίτρινοι coverlay/λευκό

Τελικό ύψος PCB: 0,15 χιλ.

Πρότυπα: ΕΠΙ 6012 κατηγορία 2

Συσκευασία: 100 κομμάτια συσκευάζονται για την αποστολή.

Χρονική ανοχή: 10 εργάσιμες ημέρες

Ζωή του προϊόντος στο ράφι: 6 μήνες

Χαρακτηριστικά γνωρίσματα και οφέλη

Μείωση του όγκου

Συνέπεια της συνέλευσης

Ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου

Η διαδικασία SMT είναι ανθεκτική στη συγκόλληση επανακυκλοφορίας, ανθεκτική στην επανάληψη

εργαστήριο τετραγωνικών μέτρων 16000

Ανταγωνιστική τιμή

Έγκαιρη υπηρεσία

Περισσότερο από 18 έτη εμπειρίας PCB

Εφαρμογές

χωρητικές οθόνη αφής/επιτροπή, κινητή τηλεφωνική κεραία ευκίνητος πίνακας, αυτοκινητικός ευκίνητος πίνακας ναυσιπλοΐας ΠΣΤ, ζώνη επαφών του βιομηχανικού interphone ελέγχου εκτυπωτών Inkjet, μαλακός πίνακας αναγνωστών καταναλωτικών καρτών.

Γενικές ιδιότητες ενιαίου πλαισιωμένου FCCL

Διευκρινίσεις FPC

Σύμφωνα με το συνδυασμό υλικού βάσεων και φύλλου αλουμινίου χαλκού, ο εύκαμπτος πίνακας κυκλωμάτων μπορεί να διαιρεθεί σε δύο τύπους: εύκαμπτος πίνακας με το συγκολλητικό και εύκαμπτο πίνακα χωρίς κόλλα. Η τιμή του μη αυτοκόλλητου εύκαμπτου PCB είναι πολύ υψηλότερη από αυτή του συγκολλητικού εύκαμπτου PCB, αλλά η ευελιξία της, που συνδέουν τη δύναμη μεταξύ του φύλλου αλουμινίου χαλκού και του υποστρώματος και η λειότητα της ύλης συγκολλήσεως είναι επίσης καλύτερες από αυτή του συγκολλητικού εύκαμπτου PCB. Έτσι χρησιμοποιείται μόνο στις καταστάσεις υψηλής ζήτησης, όπως: COF (ΤΣΙΠ στον ΕΥΚΊΝΗΤΟ, εύκαμπτο πίνακα με το γυμνό τσιπ, η υψηλή λειότητα του μαξιλαριού) και ούτω καθεξής. Επειδή η τιμή της είναι υψηλή, το μεγαλύτερο μέρος του εύκαμπτου PCBs που χρησιμοποιείται στην αγορά είναι ακόμα συγκολλητικός εύκαμπτος πίνακας κυκλωμάτων. Επειδή ο εύκαμπτος πίνακας κυκλωμάτων χρησιμοποιείται κυρίως στην κατάσταση όπου η κάμψη απαιτείται, εάν το σχέδιο ή η διαδικασία δεν είναι λογικό, είναι εύκολο να παραχθούν micro-cracks, η συγκόλληση και άλλες ατέλειες.

Οικονομία της χρησιμοποίησης FPC

Εάν το σχέδιο κυκλωμάτων είναι σχετικά απλό, ο συνολικός όγκος είναι μικρός, και το διάστημα είναι κατάλληλο, η παραδοσιακή εσωτερική σύνδεση είναι πολύ φτηνότερη. Τα εύκαμπτα κυκλώματα είναι μια καλή επιλογή σχεδίου εάν το κύκλωμα είναι σύνθετο, επεξεργάζεται πολλά σήματα ή έχει τις ειδικές ηλεκτρικές ή μηχανικές απαιτήσεις. Όταν το μέγεθος και η απόδοση των εφαρμογών υπερβαίνουν την ικανότητα των άκαμπτων κυκλωμάτων, η εύκαμπτη συνέλευση είναι η πιό οικονομική. Ένα μαξιλάρι 12mil με ένα 5mil μέσω της τρύπας και ένα εύκαμπτο κύκλωμα με τις γραμμές και το διάστημα 3mil μπορούν να κατασκευαστούν σε μια λεπτή ταινία. Επομένως, είναι πιό αξιόπιστο για να τοποθετήσει το τσιπ άμεσα στην ταινία. Δεν υπάρχει καμία φλόγα - καθυστερών που θα μπορούσε να είναι μια ιονική πηγή. Αυτές οι ταινίες μπορούν να είναι προστατευτικές και σταθεροποιημένες στις υψηλότερες θερμοκρασίες για να λάβουν τις υψηλότερες θερμοκρασίες μετάβασης γυαλιού. Τα εύκαμπτα υλικά είναι λιγότερο δαπανηρά από τα άκαμπτα υλικά επειδή είναι χωρίς συνδετήρες.
