4 στρώμα εύκαμπτο PCBs που στηρίζεται σε Polyimide με FR4 ως τονωτικό

4 στρώμα εύκαμπτο PCBs που στηρίζεται σε Polyimide με FR4 ως τονωτικό

(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

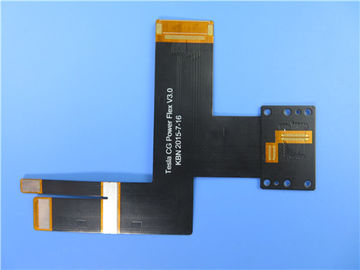

Αυτό είναι ένας τύπος εύκαμπτου κυκλώματος για την εφαρμογή του συστήματος ενδοσυνεννοήσεων. Είναι ένα πολυστρωματικό 4 στρώμα FPC κατά 0.25mm παχιά. Το φύλλο πλαστικού βάσεων χρησιμοποιεί από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Δύο τύποι τονωτικών εφαρμόζονται στην πίσω πλευρά και τη τοπ πλευρά.

Φύλλο παραμέτρου και στοιχείων

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Υλικό optionality

Χαμηλότερο κόστος

Έγκαιρη υπηρεσία

Ποσοστό καταγγελίας πελατών: <1>

Εφαρμογές

Μαλακή ελαφριά λουρίδα των γενικών οδηγήσεων σκοπού, ταμπλετών μαλακός πίνακας οθόνης PC χωρητικός, κινητή τηλεφωνική κάμερα ευκίνητος πίνακας

Συνοπτική εισαγωγή FPC

Ο εύκαμπτος τυπωμένος πίνακας κυκλωμάτων (FPC) αναφέρεται ως «μαλακός πίνακας». Στη βιομηχανία, FPC είναι ένας τυπωμένος πίνακας κυκλωμάτων φιαγμένος από εύκαμπτο μονώνοντας υπόστρωμα (ταινία κυρίως polyimide ή πολυεστέρα), το οποίο έχει πολλά πλεονεκτήματα που οι άκαμπτοι τυπωμένοι πίνακες κυκλωμάτων δεν έχουν. Παραδείγματος χάριν, μπορεί να καμφθεί ελεύθερα, πληγή, που διπλώνεται. Ο όγκος των ηλεκτρονικών προϊόντων μπορεί να μειωθεί πολύ με τη χρησιμοποίηση FPC, το οποίο είναι κατάλληλο για την ανάπτυξη των ηλεκτρονικών προϊόντων στην κατεύθυνση της υψηλής πυκνότητας, τη μικρογράφηση και την υψηλή αξιοπιστία. Επομένως, FPC έχει χρησιμοποιηθεί ευρέως στην αεροδιαστημική, στρατιωτική, κινητή επικοινωνία, το lap-top, τις περιφερειακές μονάδες υπολογιστών, PDA, τη ψηφιακή κάμερα και άλλα τομείς ή προϊόντα.

FPC έχει επίσης τα πλεονεκτήματα του καλού διασκεδασμού θερμότητας, του solderability, του εύκολου μονταρίσματος και του χαμηλότερου κόστους.

Ο εύκαμπτος τυπωμένος πίνακας κυκλωμάτων έχει ένα στρώμα, δύο στρώματα και τον πολυστρωματικό πίνακα. Το υλικό βάσεων είναι ντυμένο φύλλο πλαστικού polyimide. Αυτό το είδος υλικού έχει την υψηλή αντίσταση θερμότητας και την καλή διαστατική σταθερότητα. Είναι το τελικό προϊόν μέσω της συμπίεσης με την ταινία επιστρώματος που έχει και τη μηχανική προστασία και την καλή ηλεκτρική μόνωση. Η επιφάνεια και οι εσωτερικοί αγωγοί των double-sided και πολυστρωματικών τυπωμένων πινάκων κυκλωμάτων είναι επιμεταλλωμένοι για να πραγματοποιήσουν την ηλεκτρική σύνδεση των εσωτερικών και εξωτερικών στρωμάτων.

Η λειτουργία του εύκαμπτου πίνακα κυκλωμάτων μπορεί να διαιρεθεί σε τέσσερα είδη, δηλαδή, γραμμή μολύβδου, τυπωμένο κύκλωμα, συνδετήρα και πολλών χρήσεων ενσωματωμένο σύστημα, οι οποίοι καλύπτουν τον υπολογιστή, το περιφερειακό βοηθητικό σύστημα υπολογιστών, την ηλεκτρικά συσκευή καταναλωτικής οικογένειας και το αυτοκίνητο, κ.λπ.
