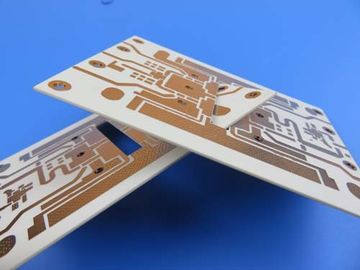

2 PCB στρώματος RF που στηρίζεται στο υπόστρωμα 10mil (0.254mm) RO4350B με ENIG
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του PCB υψηλής συχνότητας 2 στρωμάτων που στηρίζεται στο υπόστρωμα 10mil (0.254mm) RO4350B για την εφαρμογή του ανιχνευτή δύναμης RA.
Βασικές προδιαγραφές
Υλικό βάσεων: RO4350B 0,01» (0.254mm)
Αρίθμηση στρώματος: 2 στρώματα
Τύπος: Μεμονωμένο PCB
Σχήμα: 102mm X 102mm = 1 τύπος = 1 κομμάτι
Η επιφάνεια τελειώνει: Χρυσός βύθισης
Βάρος χαλκού: Εξωτερικό στρώμα 35 μm/εσωτερικό στρώμα 0 μm
Μάσκα/μύθος ύλης συγκολλήσεως: Κανένας/ο Μαύρος
Τελικό ύψος PCB: 0,3 χιλ.
Πρότυπα: ΕΠΙ 6012 κατηγορία 2
Συσκευασία: 25 κομμάτια συσκευάζονται για την αποστολή.
Χρονική ανοχή: 10 εργάσιμες ημέρες
Ζωή του προϊόντος στο ράφι: 6 μήνες
Χαρακτηριστικά γνωρίσματα και οφέλη
Άριστη απόδοση υψηλής συχνότητας λόγω της χαμηλών διηλεκτρικών ανοχής και της απώλειας
Σταθερός ηλεκτρικός συντελεστής της διηλεκτρικής σταθεράς
Άριστη διαστατική σταθερότητα
Η διαδικασία SMT είναι ανθεκτική στη συγκόλληση επανακυκλοφορίας, ανθεκτική στην επανάληψη
ISO9001, ISO14001, επικυρωμένο UL εργοστάσιο κατασκευής
Η κατασκευή PCB είναι αυστηρά σύμφωνα με τις απαραίτητες προδιαγραφές
Ικανότητα PCB πρωτοτύπων
Ικανότητα παραγωγής όγκου
Εφαρμογή
LNA, συνδυαστής πολυζεύξεων, χαμηλού θορύβου φραγμός, I/O ενισχυτής
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
102 Χ 102mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων |
2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός - ΤΟΠ στρώμα 18µm (0,5 oz) +plate |
| RO4350B 0.254mm |
| χαλκός - στρώμα 18µm (0,5 oz) +plate BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
6,9 mil/4,3 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0,4 χιλ./2,3 χιλ. |
| Αριθμός διαφορετικών τρυπών: |
8 |
| Αριθμός τρυπών τρυπανιών: |
32 |
| Αριθμός αλεσμένων αυλακώσεων: |
0 |
| Αριθμός εσωτερικών διακοπών: |
Αριθ. |
| Έλεγχος σύνθετης αντίστασης: |
αριθ. |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
RO4350B Tg280℃, ER<3>
|
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
1 oz |
| Τελικό ύψος του PCB: |
0,3 χιλ. ±10% |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσός βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα μασκών ύλης συγκολλήσεως: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τύπος μασκών ύλης συγκολλήσεως: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| CONTOUR/CUTTING |
Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
Και οι δύο τοπ και κατώτατες πλευρές |
| Χρώμα του συστατικού μύθου |
Μαύρος |
| Όνομα ή λογότυπο κατασκευαστών: |
Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.4mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
