4 υβριδικό PCB στρώματος με RO4003C + συνδυασμένο FR4 PCB υψηλής συχνότητας

Τροποποιημένο:	1
τιμή:	USD2.99-9.99 Per Piece
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	5-6 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0101-V1.01

Γυαλί εποξικό:

RO4003C 0,203 χιλ. (8 mil) και FR-4 0,20 χιλ. που συνδυάζονται

Τελικό ύψος του PCB:

1,1 χιλ. ± 10%

Τελικό φύλλο αλουμινίου εξωτερικό::

Η επιφάνεια τελειώνει:

Ασήμι βύθισης

Χρώμα μασκών ύλης συγκολλήσεως::

Χρώμα του συστατικού μύθου:

άσπρος

Αριθμός στρωμάτων:

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD2.99-9.99 Per Piece

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

5-6 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

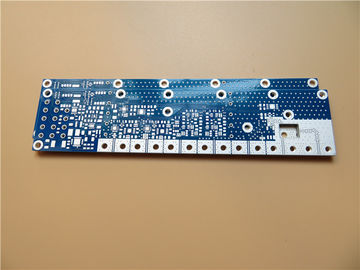

4 υβριδικό PCB στρώματος με RO4003C + FR4 που συνδυάζεται

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος του PCB υψηλής συχνότητας που στηρίζεται σε RO4003C και FR4 που συνδυάζονται για την εφαρμογή της αναλογικής συσκευής αποστολής σημάτων. Είναι πίνακας 4 PCB στρώματος RF 1,1 χιλ. σε παχύ. Είναι ασήμι βύθισης τελειώνει με την μπλε μάσκα ύλης συγκολλήσεως και το λευκό. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 20 πίνακες συσκευάζονται για την αποστολή.

Χαρακτηριστικά γνωρίσματα και οφέλη

Το χαρακτηριστικό της χαμηλής διηλεκτρικής απώλειας υφίσταται την απώλεια σημάτων σε χαμηλότερο επίπεδο, το οποίο καθιστά τη μετάδοση σημάτων ολόκληρου του εξοπλισμού άριστη.

Σταθερός ηλεκτρικός συντελεστής της διηλεκτρικής σταθεράς.

Η απελασματοποίηση του φύλλου αλουμινίου χαλκού δεν θα προκληθεί από την αλλαγή του κρύου και της θερμότητας λόγω της συνέπειας με το συντελεστή θερμικής επέκτασης του φύλλου αλουμινίου χαλκού.

Ο χρυσός βύθισης έχει το άριστο planarity επιφάνειας, ιδιαίτερα χρήσιμο για PCBs με τις συσκευασίες BGA ή ακόμα και τοποθετημένα τα CSP συστατικά να μειώσει το ποσοστό αποτυχίας κατά τη διάρκεια της συνέλευσης και της συγκόλλησης.

Η κατασκευή PCB είναι αυστηρά σύμφωνα με τις απαραίτητες προδιαγραφές.

Η συνάντηση του τυπωμένου πίνακα κυκλωμάτων σας χρειάζεται από το PCB τη διαμόρφωση πρωτοτύπου στην παραγωγή μαζικού όγκου.

Μειώστε το κόστος παραγωγής από την προηγμένη εισαγωγή εξοπλισμού, κατάρτιση εργαζομένων και βελτίωση και διαχείριση τεχνολογίας.

Διεθνείς εγκρίσεις

Υλικά RoHS

Εφαρμογή

Ραδιοφωνία υψηλής συχνότητας, κατευθυντικός συζευκτήρας, αναλογική συσκευή αποστολής σημάτων, κεραία σταθμών βάσης

Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	70 Χ 12mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Υβριδικό PCB
Αριθμός στρωμάτων	Πολυστρωματικό PCB, PCB 4 στρωμάτων
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um ΤΟΠ στρώμα +plate (1oz)
	RO4003C 0.203mm (8 mil)
	χαλκός - 35um (1oz) MidLayer 1
	FR-4 0,50 χιλ.
	χαλκός - 35um (1oz) MidLayer 2
	FR-4 0,20 χιλ.
	χαλκός - 17um (0.5oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	5 mil/6 mil
Ελάχιστες/μέγιστες τρύπες:	0.3/5.5 χιλ.
Αριθμός διαφορετικών τρυπών:	8
Αριθμός τρυπών τρυπανιών:	97
Αριθμός αλεσμένων αυλακώσεων:	0
Αριθμός εσωτερικών διακοπών:	1
Έλεγχος σύνθετης αντίστασης:	αριθ.
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	RO4003C 0,203 χιλ. (8 mil) και FR-4 0,20 χιλ. που συνδυάζονται
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	1oz
Τελικό ύψος του PCB:	1.1mm ±0.11
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Ασήμι βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	Πλευρά κορυφών και κατώτατων σημείων
Χρώμα μασκών ύλης συγκολλήσεως:	Μπλε, ksm-6189bl04/ksm-19H01
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	Κορυφή
Χρώμα του συστατικού μύθου	Άσπρος
Όνομα ή λογότυπο κατασκευαστών:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), μέσω ανοικτού
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Οι Drive ικανότητες 2021 πινάκων κυκλωμάτων μας

Τυφλά vias, θαμμένα vias

Ευκίνητο PCB

Βαριοί πίνακες 10oz χαλκού

Υψηλό Tg, υψηλό υλικό CTI

Υβρίδιο FR-4 και υλικό υψηλής συχνότητας

Ελεγχόμενο σύνθετη αντίσταση PCB

Κατηγορία 2, κατηγορία 3 ΕΠΙ ΕΠΙ

Αμόλυβδο PCB (RoHS υποχωρητικό)

Πολυστρωματικό PCBs στους πίνακες στρωμάτων χαλκού 32+

PCB πυρήνων μετάλλων (MCPCB)

Υλικά PCB – FR-4, Polyimide, Rogers & περισσότεροι

Υποχωρητικός κατασκευαστής PCB RoHS

Άκαμπτο ευκίνητο PCB

PCB RF/PCB υψηλής συχνότητας

Μέσω-τρύπα, BGA, χρυσό δάχτυλο, θόλος ακρών

Μέσω--μαξιλάρι, γεμισμένα vias

IATF16949, ISO14001 (2004), ISO9001 (2008), UL ΕΠΙΚΥΡΩΜΈΝΟ

Οι υπηρεσίες μας

Εστίαση στα πρωτότυπα, μικρές batch, παραγωγή όγκου

Ο γρήγορος χρόνος περιστροφής, διπλασιάζει το πλαισιωμένο PCB 24 ώρες διαθέσιμες.

Από σπίτι σε σπίτι υπηρεσία αποστολών
