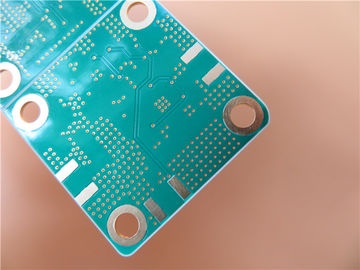

Χρυσό RF PCB βύθισης που στηρίζεται σε RO4350B 30mil με το χαλκό 2 στρώματος
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του διπλού PCB στρώματος που στηρίζεται στο υπόστρωμα 30mil RO4350B με Tg 280°C για την εφαρμογή της κεραίας WiFi. Είναι 0,8 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το χρυσό βύθισης στα μαξιλάρια. Όλα τα vias σχεδιάζονται με την ανοικτός-ύλη συγκολλήσεως-μάσκα. Το υλικό βάσεων είναι από Rogers παρέχοντας 2 σχέδια 2 επάνω σε PCBs ανά επιτροπή για να κερδίσει κόστος. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 50 επιτροπές συσκευάζονται για την αποστολή.
Χαρακτηριστικά γνωρίσματα και οφέλη
Καλή αντίσταση υψηλής θερμοκρασίας και χαμηλής θερμοκρασίας. (- 192℃-260℃)
RO4350B εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας. Αυτό το κάνει ένα ιδανικό υπόστρωμα για τις ευρυζωνικές εφαρμογές.
Σταθερός ηλεκτρικός συντελεστής της διηλεκτρικής σταθεράς.
Ο χρυσός βύθισης έχει το άριστο planarity επιφάνειας, ιδιαίτερα χρήσιμο για PCBs με τις συσκευασίες BGA ή ακόμα και τοποθετημένα τα CSP συστατικά να μειώσει το ποσοστό αποτυχίας κατά τη διάρκεια της συνέλευσης και της συγκόλλησης.
Δοκιμή υψηλής τάσης, δοκιμή ελέγχου σύνθετης αντίστασης, μικροϋπολογιστής-τμήμα, δοκιμή ύλη συγκολλήσεως-δυνατότητας,
Σωστή οδηγία κατασκευής (MI),
Παράδοση εγκαίρως: >98%
Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%
Ανταγωνιστική τιμή
Εφαρμογή
Θραύστης, Variocoupler, Microstrip κεραία, κεραία 3G, σταθμοί ηλεκτρονόμων, διακόπτες RF
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
35 X 77 mm=2 σχεδιάζει = 2PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων |
2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate |
| RO4350B 0.762mm |
| χαλκός - 35um (1 oz) στρώμα +plate BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
6 mil/6 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0,3 χιλ./5,6 χιλ. |
| Αριθμός διαφορετικών τρυπών: |
2 |
| Αριθμός τρυπών τρυπανιών: |
182 |
| Αριθμός αλεσμένων αυλακώσεων: |
0 |
| Αριθμός εσωτερικών διακοπών: |
0 |
| Έλεγχος σύνθετης αντίστασης: |
αριθ. |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
RO4350B Tg288℃, ER<3>
|
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
1 oz |
| Τελικό ύψος του PCB: |
0,8 χιλ. ±0.08 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσό (23,3%) 0.05µm πάνω από 3µm νικέλιο βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: |
Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο. |
| Τύπος μασκών ύλης συγκολλήσεως: |
LPSM |
| CONTOUR/CUTTING |
Δρομολόγηση, β-περικοπή |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
ΚΟΡΥΦΗ και κατώτατο σημείο. |
| Χρώμα του συστατικού μύθου |
Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: |
Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
Γιατί μας επιλέξτε;
1) Εστίαση στις ικανότητες πυρήνων σας: Ξέρουμε βαθειά ότι είναι πλήρες του άγριου ανταγωνισμού για τους πελάτες μας στην αγορά. Μπορείτε να εστιάσετε σε τέτοιες σημαντικές ικανότητες όπως την έρευνα και την ανάπτυξη, τις πωλήσεις και το μάρκετινγκ βασισμένες στην επαγγελματική απόδοση και τις ειδικευμένες υπηρεσίες μας εκείνη η υπέρβαση η προσδοκία σας.
2) Τεχνολογία εξεχουσών θέσεων: είναι λογικό για έναν μικρού και μεσαίου μεγέθους πελάτη στο hanker μετά από την πιό πρόσφατη πείρα εξοπλισμού και κατασκευής για το PCBs του. Από τις συνεργασίες
με το PCB Bicheng, αποκτάτε πρόσβαση για να φθάσετε στην προσδοκία σας με 3 βάσεις εργοστασίων μας με πάνω από 26.000 τετραγωνικά μέτρα.
4) Εκτός από το κόστος παραγωγής: Το κόστος παραγωγής είναι ένα από τα σημεία κλειδί της ανταγωνιστικότητας προϊόντων των πελατών μας. Τα PCB Bicheng έχουν προσπαθήσει να μειώσουν το κόστος παραγωγής του από τον εξοπλισμό εισάγουν, κατάρτιση εργαζομένων και βελτίωση τεχνολογίας για να αυξήσουν την αποδοτικότητά τους. Οι πελάτες ικανοποιούν με τη εξοικονόμηση κόστους μας αλλά χωρίς ποιοτική απώλεια.
5) Αποφύγετε την παρενόχληση: Είναι ένα θέμα όταν ποιοτικό πρόβλημα παρενοχλώντας σας. Το σχέδιο εφαρμοσμένης μηχανικής Bicheng αποτρέπει το πρόβλημα από την εμφάνιση στην προπαραγωγή. Δεν θα πάρετε τον πονοκέφαλο με τα πρωτότυπα Bicheng, τις μικρές διαταγές και την παραγωγή όγκου. Το ποσοστό μας καταγγελίας πελατών είναι λιγότερο από 1% και θα είναι λυμένο ικανοποιητικό.
6) Εκτός από το χρόνο: Η αγορά απαιτεί τα προϊόντα που ενημερώνουν γρήγορα. Το PCB Bicheng λειτουργεί πάντα γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή,
γρήγορος χρόνος περιστροφής ή σχεδιασμένες παραδόσεις.
7) Μια άριστη ομάδα: Το Bicheng είναι αξιόπιστος συνεργάτης με το πάθος, την πειθαρχία, την ευθύνη και την τιμιότητα. Έχουμε μια ομάδα των πεπειραμένων προσώπων πωλήσεων και των ειδικευμένων εξυπηρετήσεων πελατών. Μην αλλάξτε τον προμηθευτή σας. Εάν η αλλαγή είναι πρέπει, Bicheng είναι το σωστό για σας.
