PCB υψηλής συχνότητας που στηρίζεται σε 30mil RO4350B με το χρυσό βύθισης

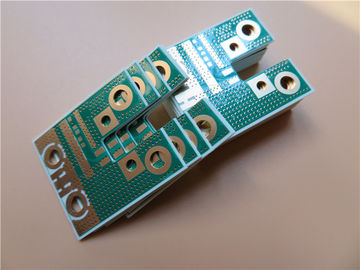

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του PCB 2 στρωμάτων που στηρίζεται στο υπόστρωμα 30mil RO4350B με Tg 280°C για την εφαρμογή του θραύστη HDMI. Είναι 0,8 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το χρυσό βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι από Rogers παρέχοντας το ενιαίο επάνω PCB. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 50 πίνακες συσκευάζονται για την αποστολή.
Χαρακτηριστικά γνωρίσματα και οφέλη
Άριστη απόδοση υψηλής συχνότητας λόγω της χαμηλών διηλεκτρικών ανοχής και της απώλειας.
Η απελασματοποίηση του φύλλου αλουμινίου χαλκού δεν θα προκληθεί από την αλλαγή του κρύου και της θερμότητας λόγω της συνέπειας με το συντελεστή θερμικής επέκτασης του φύλλου αλουμινίου χαλκού.
Το χαρακτηριστικό της χαμηλής διηλεκτρικής απώλειας υφίσταται την απώλεια σημάτων σε χαμηλότερο επίπεδο, το οποίο καθιστά τη μετάδοση σημάτων ολόκληρου του εξοπλισμού άριστη.
ENIG έχει την καλή αντίσταση οξείδωσης και τον καλό διασκεδασμό θερμότητας.
Από σπίτι σε σπίτι αποστολή DDU με τα ανταγωνιστικά έξοδα αποστολής,
Ολόκληρες οι διαδικασίες επεξεργασίας ελέγχονται συνολικά.
Γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή
Η μικρή διαταγή ποσότητας γίνεται αποδεκτή
UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό
Εφαρμογή
Αναμίκτης, αισθητήρες ραντάρ, διακόπτες RF, αυτόματη επαγωγή πυλών, συνδυαστής κεραιών, συνδυαστής συσκευών αποστολής σημάτων
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
35 X 29 mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων |
2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate |
| RO4350B 0.762mm |
| χαλκός - 35um (1 oz) στρώμα +plate BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
6 mil/7 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0,3 χιλ./5,6 χιλ. |
| Αριθμός διαφορετικών τρυπών: |
3 |
| Αριθμός τρυπών τρυπανιών: |
325 |
| Αριθμός αλεσμένων αυλακώσεων: |
0 |
| Αριθμός εσωτερικών διακοπών: |
1 |
| Έλεγχος σύνθετης αντίστασης: |
αριθ. |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
RO4350B Tg288℃, ER<3>
|
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
1 oz |
| Τελικό ύψος του PCB: |
0,8 χιλ. ±0.08 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσό (37,1%) 0.05µm πάνω από 3µm νικέλιο βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: |
Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο. |
| Τύπος μασκών ύλης συγκολλήσεως: |
LPSM |
| CONTOUR/CUTTING |
Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
ΚΟΡΥΦΗ και κατώτατο σημείο. |
| Χρώμα του συστατικού μύθου |
Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: |
Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
