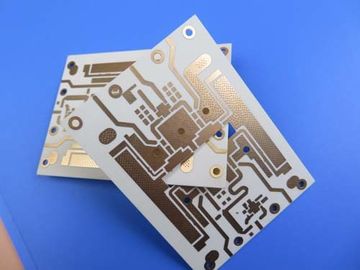

PCB RF που στηρίζεται σε 60mil RO4350B με το χρυσό βύθισης και στις δύο πλευρές
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB υψηλής συχνότητας που στηρίζεται στο υπόστρωμα RO4350B με Tg 280°C για την εφαρμογή της κεραίας TV. Είναι 1,60 χιλ. παχύ χωρίς μάσκα ύλης συγκολλήσεως Ο Μαύρος είναι άμεσα στο υπόστρωμα και ο χρυσός βύθισης είναι στα μαξιλάρια για τη συγκόλληση. Το υλικό βάσεων χρησιμοποιείται από την εταιρία Rogers, ολόκληρος πίνακας που παρέχει 1 επάνω. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 πίνακες συσκευάζονται για την αποστολή.
Χαρακτηριστικά γνωρίσματα και οφέλη
Χαμηλός θερμικός συντελεστής της διηλεκτρικής σταθεράς
Χαμηλή επέκταση ζ-άξονα
Χαμηλός -επίπεδος συντελεστής επέκτασης
ικανότητα μήνα τετραγωνικών μέτρων 30000
8000 τύποι των PCB το μήνα
Γρήγορος έλεγχος CADCAM και ελεύθερη αναφορά PCB
Ανταγωνιστική τιμή
Έγκαιρη υπηρεσία
Περισσότερο από 15 έτη εμπειρίας
Εφαρμογή
Πολυδιαυλωτής, αισθητήρες ραντάρ, διακόπτες RF, τοποθετημένος πύργος ενισχυτής
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
100 Χ 100mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων |
2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate |
| RO4350B 1.524mm |
| χαλκός - 35um (1oz) + στρώμα πιάτων BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
20 mil/20 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0.5mm |
| Αριθμός διαφορετικών τρυπών: |
1 |
| Αριθμός τρυπών τρυπανιών: |
1 |
| Αριθμός αλεσμένων αυλακώσεων: |
0 |
| Αριθμός εσωτερικών διακοπών: |
0 |
| Έλεγχος σύνθετης αντίστασης: |
αριθ. |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
RO4350B Tg280℃, ER<3>
|
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1,5 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: |
1,6 χιλ. ±10% |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσός βύθισης (31%) |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
Αριθ. |
| Χρώμα μασκών ύλης συγκολλήσεως: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τύπος μασκών ύλης συγκολλήσεως: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| CONTOUR/CUTTING |
Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
Τοπ πλευρά |
| Χρώμα του συστατικού μύθου |
Μαύρος |
| Όνομα ή λογότυπο κατασκευαστών: |
Χαρακτηρισμένος στον πίνακα σε μια ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ αγωγών και μύθου |
| ΜΕΣΩ |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
