Οι πίνακες PCB υψηλής ταχύτητας στηρίχτηκαν σε RO4350B 10 mil με το χρυσό βύθισης

Τροποποιημένο:	1
τιμή:	USD 2.99-8.99 per piece
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	6-7 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0042-V4.2

Αριθμός στρωμάτων:

γυαλί εποξικό:

RO4350B Tg280℃, er<3.48, εταιρία Rogers.

Τελικό φύλλο αλουμινίου εξωτερικό::

1.5 oz

Τελικό ύψος του PCB::

0,3 χιλ. ±0.1

Η επιφάνεια τελειώνει:

Χρυσός βύθισης, 87%

Χρώμα μασκών ύλης συγκολλήσεως::

N / A

Χρώμα του συστατικού μύθου:

N / A

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.99-8.99 per piece

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

6-7 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σύντομη εισαγωγή

Όπως υποδηλώνει και το όνομά της, η υψηλή συχνότητα είναι ότι η συχνότητα είναι σχετικά υψηλή, γενικά αναφέρεται στη συχνότητα> 300 MHz (δηλαδή μήκος κύματος <= 1m), δηλαδή στη συνήθη ζώνη ραδιοσυχνοτήτων. Το ηλεκτρομαγνητικό κύμα συχνότητας> = 1GHz ονομάζεται φούρνος μικροκυμάτων.

Τυπικές συχνότητες για ασύρματες εφαρμογές:

* Τρέχον κινητό: 0.9GHz - 2GHz

* Συστήματα 3G: 2.5GHz

* Bluetooth: 2,5GHz

* GPS: 12.6GHz

* LMDS: 24GHz και 40GHz

* Αυτοκίνητο: 77GHz

Αγορά: RFID, ασύρματες επικοινωνίες, σταθμός βάσης και κεραία, ενισχυτής, στρατιωτικά προϊόντα, ηλεκτρονικά είδη ευρείας κατανάλωσης.

Η πλακέτα τυπωμένων κυκλωμάτων υψηλής συχνότητας ή το κύκλωμα μικροκυμάτων (PCB) αναφέρεται στην πλακέτα τυπωμένου κυκλώματος που κατασκευάζεται πάνω στην πλάκα με επίστρωση χαλκού με υπόστρωμα υψηλής συχνότητας (μικροκυμάτων). Οι συνήθεις τύποι είναι: Πίνακας διπλής όψης, πολυστρωματικός πίνακας και μικτή δομή.

Η ανάμικτη δομή περιλαμβάνει ειδικό υπόστρωμα υψηλής απόδοσης, φύλλο PP + συνηθισμένη πλακέτα επιδόσεων και πλαστικό πρεσσαριστό χαρτόνι PP. υπόστρωμα υψηλής συχνότητας + συνηθισμένο υπόστρωμα FR4. υπόστρωμα υψηλής συχνότητας + μεταλλική βάση κλπ.

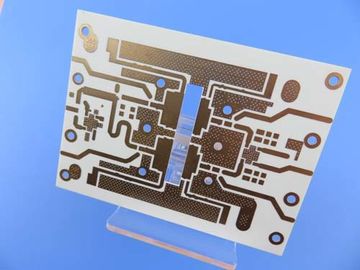

Περίπτωση PCB: Πλακέτες PCB υψηλής ταχύτητας ενσωματωμένες στο RO4350B 10 χιλιόμετρα με χρυσό Immersion

(Οι πίνακες τυπωμένων κυκλωμάτων είναι παραγόμενα προϊόντα, η εικόνα και οι παραμέτρους που παρατίθενται είναι μόνο για αναφορά)

Γενική περιγραφή

Αυτός είναι ένας τύπος διπλής όψεως υψηλής συχνότητας PCB που είναι χτισμένο σε RO4350B 10 χιλιοστών υπόστρωμα για την εφαρμογή της κεραίας. Είναι μια πλακέτα ΡΕΒ 2 φάσεων RF πάχους 0,3 mm. Είναι χρυσαφένιο φινίρισμα χωρίς συγκολλητική μάσκα. Κατασκευάζεται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας τα παρεχόμενα δεδομένα Gerber. Κάθε 50 πλακέτες συσκευάζονται για αποστολή.

Χαρακτηριστικά και πλεονεκτήματα

Η χαμηλή απορροφητικότητα του νερού επηρεάζει τη διηλεκτρική σταθερά και την απώλεια διηλεκτρικού λιγότερο στην υγρασία.

Tg> 280 ℃

Καλή υψηλή θερμοκρασία και αντίσταση σε χαμηλή θερμοκρασία. (- 192 ℃ -260 ℃)

Ο χρυσός έχει υψηλή ικανότητα συγκόλλησης, χωρίς τάση των κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας των PCB.

Δοκιμή υψηλής τάσης, δοκιμή ελέγχου σύνθετης αντίστασης, μικροσκοπική δοκιμή ικανότητας συγκόλλησης,

Η παραγωγή PCB είναι αυστηρά σύμφωνα με τις απαιτούμενες προδιαγραφές.

Επιλέξιμα προϊόντα ποσοστό πρώτης παραγωγής:> 95%

Μη MOQ, χαμηλό κόστος για πρωτότυπα και δείγματα.

Διεθνείς εγκρίσεις

Εφαρμογή

Ενισχυτής χαμηλού θορύβου, οπτικός συζεύκτης, διακόπτες RF, αυτόματη επαγωγή πύλης

Παράμετρος και φύλλο δεδομένων

PCB SIZE	10 x 10 mm = 1οπ
ΤΥΠΟΣ ΣΥΜΒΟΥΛΩΝ	Διπλής όψεως πλακέτα
Αριθμός επιπέδων	2 στρώματα
Συστατικά επιφάνειας στήριξης	ΝΑΙ
Μέσω τμημάτων οπών	ΟΧΙ
ΣΤΡΩΜΑ ΣΤΡΩΜΑΤΟΣ	χαλκός ------- 35um (1 oz) + πλάκα TOP στρώμα
	RO4350B 0,254 mm
	χαλκός ------- 35μm (1oz) + πλάκα BOT Layer
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	N / A
Ελάχιστες / μέγιστες οπές:	N / A
Αριθμός διαφορετικών οπών:	N / A
Αριθμός οπών διάτρησης:	0
Αριθμός φουσκωμένων αυλακώσεων:	0
Αριθμός εσωτερικών τεμαχίων:	0
Έλεγχος σύνθετης αντίστασης:	όχι
Αριθμός χρυσού δακτύλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΑ
Εποξειδικό γυαλί:	RO4350B Tg280 ℃, er <3.48, Rogers Corp.
Τελικό εξωτερικό φύλλο:	1,5 oz
Τελικό εσωτερικό φύλλο:	N / A
Τελικό ύψος του PCB:	0,3 mm ± 0,1
ΧΟΡΗΓΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΗ
Επιφανειακή φινίρισμα	Βύθιση χρυσού, 87%
Μάσκα συγκόλλησης Εφαρμόστε:	N / A
Μάσκα συγκόλλησης Χρώμα:	N / A
Τύπος μάσκας συγκόλλησης:	N / A
ΕΛΕΓΧΟΣ / ΚΟΠΗ	Δρομολόγηση
ΒΑΘΜΟΛΟΓΗΣΗ
Πλευρά του υπομνήματος εξαρτήματος	N / A
Χρώμα του υπομνήματος εξαρτήματος	N / A
Όνομα κατασκευαστή ή λογότυπο:	N / A
ΜΕΣΩ	ΟΧΙ
ΑΞΙΟΛΟΓΗΣΗ ΕΥΘΥΝΗΣ	UL 94-V0 Έγκριση MIN.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση σχήματος:	0.0059 "
Επιμετάλλωση:	0,0029 "
Αντοχή σε τρυπάνι:	0.002 "
ΔΟΚΙΜΗ	100% Ηλεκτρική δοκιμή πριν από την αποστολή
ΤΥΠΟΣ ΕΡΓΑΣΙΑΣ ΠΡΟΣΦΕΡΟΜΕΝΑ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΤΟΜΕΑΣ ΥΠΗΡΕΣΙΑΣ	Παγκοσμίως, παγκοσμίως.
