Ενιαίος-πλαισιωμένος εύκαμπτος προμηθευτής PCBs FPC Polyimide PCBs με το κίτρινο υλικό ανοξείδωτου

Τροποποιημένο:	1
τιμή:	USD20~30
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	7-8 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0421-V4.21

Αριθμός στρωμάτων:

Υλικό πινάκων:

Polyimide 25µm, ITEQ

Πίνακας πυκνά:

0.20mm

Πάχος $cu επιφάνειας:

35 µm

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Χρώμα Coverlay:

Κίτρινος και κίτρινος

Χρώμα Silkscreen:

Λευκό

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD20~30

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

7-8 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

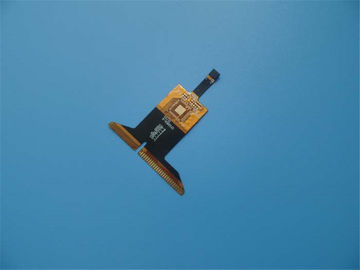

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος με το ανοξείδωτο stiffner στη τοπ πλευρά.

Είναι για την εφαρμογή της γεννήτριας συχνότητας. Είναι ένα ενιαίο στρώμα FPC κατά 0.12mm

πυκνά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας

παρεχόμενα στοιχεία Gerber.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Ε. αυξανόμενη αξιοπιστία
Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χ. υλικό optionality
Ι. χαμηλότερο κόστος
J. συνοχή της επεξεργασίας
Κ. μεγάλη εξυπηρέτηση πελατών
Λ. ποσοστό καταγγελίας πελατών: <1>

1.3 εφαρμογή

Λέιζερ επικεφαλής FPC, μαλακός πίνακας μπαταριών υπολογιστών ταμπλετών, αυτοκινητική ναυσιπλοΐα ΠΣΤ

ευκίνητος πίνακας

1.4 φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB	37.26 X 23.11mm
Αριθμός στρωμάτων	1
Τύπος πινάκων	Εύκαμπτο PCB
Πάχος πινάκων	0.20mm
Υλικό πινάκων	Polyimide 25µm
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	60℃

Πάχος $cu PTH	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Εσωτερικό $cu Iayer thicknes	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας	35 µm

Χρώμα Coverlay	Κίτρινος και κίτρινος
Αριθμός Coverlay	2
Πάχος Coverlay	25 µm
Υλικό τονωτικών	Ανοξείδωτο
Πάχος τονωτικών	0.3mm

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Άσπρος
Αριθμός Silkscreen	1

Δοκιμή αποφλοίωσης Coverlay	Κανένας peelable
Προσκόλληση μύθου	3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή

Η επιφάνεια τελειώνει	Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού	Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται	Ναι
Famability	94-V0

Δοκιμή θερμικού κλονισμού	Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση	Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Ποικιλία PCBs

Ενιαίος-πλαισιωμένος εύκαμπτος προμηθευτής PCBs FPC Polyimide PCBs με το κίτρινο υλικό ανοξείδωτου 0

Ενιαίος-πλαισιωμένος εύκαμπτος προμηθευτής PCBs FPC Polyimide PCBs με το κίτρινο υλικό ανοξείδωτου 1
