Βύθισης ο χρυσός διπλός κατασκευαστής PCBs FPC Polyimide PCBs πρόσβασης εύκαμπτος με το λευκό

Τροποποιημένο:	1
τιμή:	USD20~30
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	4-5 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0420-V4.20

Αριθμός στρωμάτων:

Υλικό πινάκων:

PET 25µm, ITEQ

Πίνακας πυκνά:

0.20mm

Πάχος $cu επιφάνειας:

35 µm

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Χρώμα μασκών ύλης συγκολλήσεως:

μαύρος

Χρώμα Silkscreen:

Λευκό

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD20~30

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

4-5 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

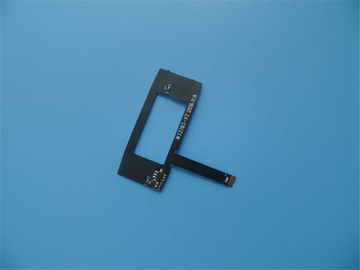

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της κεραίας αριθμητικών πληκτρολογίων. Είναι

ένα 2 στρώμα FPC κατά 0.2mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά

ΕΠΙ 6012 κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Ε. αυξανόμενη αξιοπιστία
Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χ. υλικό optionality
Ι. χαμηλότερο κόστος
J. συνοχή της επεξεργασίας
Κ. γρήγορη και έγκαιρη παράδοση
Λ. παράδοση εγκαίρως: >98%

1.3 εφαρμογή

Μαλακή ελαφριά λουρίδα των γενικών οδηγήσεων σκοπού, κινητή τηλεφωνική ενότητα ευκίνητος πίνακας, βιομηχανικός

interphone ελέγχου

1.4 φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB	35.72 X 41.41mm
Αριθμός στρωμάτων	2
Τύπος πινάκων	Εύκαμπτο PCB
Πάχος πινάκων	0.20mm
Υλικό πινάκων	PET 25µm
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	60℃

Πάχος $cu PTH	≥20 µm
Εσωτερικό $cu Iayer thicknes	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας	35 µm

Χρώμα Coverlay	Μαύρος
Αριθμός Coverlay	2
Πάχος Coverlay	25 µm
Υλικό τονωτικών	Αριθ.
Πάχος τονωτικών	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Άσπρος
Αριθμός Silkscreen	1

Δοκιμή αποφλοίωσης Coverlay	Κανένας peelable
Προσκόλληση μύθου	3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή

Η επιφάνεια τελειώνει	Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού	Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται	Ναι
Famability	94-V0

Δοκιμή θερμικού κλονισμού	Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση	Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Βύθισης ο χρυσός διπλός κατασκευαστής PCBs FPC Polyimide PCBs πρόσβασης εύκαμπτος με το λευκό 0

Βύθισης ο χρυσός διπλός κατασκευαστής PCBs FPC Polyimide PCBs πρόσβασης εύκαμπτος με το λευκό 1
