Πολυστρωματικά εύκαμπτα 94V0 άκαμπτος-λυγίζουν τη βύθιση χρυσό 1.0mm παχύ Polyimide PCBs PCBs

Τροποποιημένο:	1
τιμή:	USD40~50 Per Piece
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	8-9 ΕΡΓΑΣΙΜΗ ΗΜΕΡΑ
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	50000 κομμάτι ανά μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0416-V4.16

Αριθμός στρωμάτων:

Υλικό πινάκων:

1.0mm FR-4/Polyimide 25µm

Πάχος πινάκων:

1.0mm

Επιφάνεια/εσωτερικό πάχος $cu στρώματος:

35 µm/35 µm

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Χρώμα Coverlay:

Κίτρινη coverlay/πράσινη μάσκα ύλης συγκολλήσεως

Χρώμα Silkscreen:

Λευκό

Λειτουργία:

100% ηλεκτρική δοκιμή περασμάτων

Ποσότητα παραγγελίας min:

Τιμή:

USD40~50 Per Piece

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

8-9 ΕΡΓΑΣΙΜΗ ΗΜΕΡΑ

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

50000 κομμάτι ανά μήνα

Περιγραφή του προϊόντος

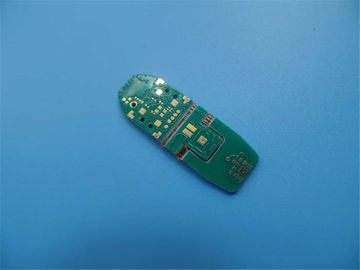

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος του άκαμπτου ευκίνητου PCB για την εφαρμογή του μικροϋπολογιστή USB. Είναι ένα 4 στρώμα

άκαμπτος-ευκίνητος πίνακας κατά 1.0mm παχύ. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει

ανά ΕΠΙ 6012 κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Ε. αυξανόμενη αξιοπιστία
Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χ. υλικό optionality
Ι. χαμηλότερο κόστος
J. συνοχή της επεξεργασίας
Κ. Κανένα ελάχιστης δείγμα ποσότητας διαταγής και χαμηλότερου κόστους.
Λ. παράδοση εγκαίρως. Κρατάμε υψηλότερος από το ποσοστό -χρόνος-παράδοσης 98%.

1.3 εφαρμογή

Ζώνη επαφών του εκτυπωτή Inkjet, της βιομηχανικής έρευνας και του οργάνου χαρτογράφησης,

Μαλακός πίνακας καμερών PC ταμπλετών,

1.4 φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB	20.61 X 50.17mm
Αριθμός στρωμάτων	4
Τύπος πινάκων	Άκαμπτο ευκίνητο PCB
Πάχος πινάκων	1.0mm
Υλικό πινάκων	1.0mm FR-4/Polyimide 25µm
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	60℃

Πάχος $cu PTH	≥20 µm
Εσωτερικό $cu Iayer thicknes	35 µm
Πάχος $cu επιφάνειας	35 µm

Χρώμα Coverlay	Κίτρινη coverlay/πράσινη μάσκα ύλης συγκολλήσεως
Αριθμός Coverlay	2
Πάχος Coverlay	25 µm
Υλικό τονωτικών	αριθ.
Πάχος τονωτικών	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Άσπρος
Αριθμός Silkscreen	1

Δοκιμή αποφλοίωσης Coverlay	Κανένας peelable
Προσκόλληση μύθου	3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή

Η επιφάνεια τελειώνει	Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού	Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται	Ναι
Famability	94-V0

Δοκιμή θερμικού κλονισμού	Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση	Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2
