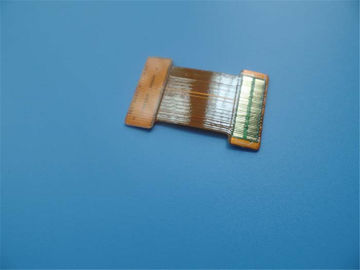

Το αξιόπιστο Double-sided εύκαμπτο λέιζερ πινάκων PCBs έκοψε τον πίνακα Polyimide PCBs δειγμάτων με το χρυσό βύθισης

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB σειράς F4B

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Το αξιόπιστο Double-sided εύκαμπτο λέιζερ πινάκων PCBs έκοψε τον πίνακα Polyimide PCBs δειγμάτων με το χρυσό βύθισης

Τροποποιημένο:	1
τιμή:	USD20~30
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	7-8 ΕΡΓΑΣΙΜΗ ΗΜΕΡΑ
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	50000 κομμάτι ανά μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0414-V4.14

Αριθμός στρωμάτων:

Υλικό πινάκων:

Polyimide 25µm, ITEQ

Πάχος πινάκων:

0.20mm

Πάχος $cu επιφάνειας:

35 µm

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Χρώμα Coverlay:

κίτρινο

Χρώμα Silkscreen:

Λευκό

δοκιμής:

100% ηλεκτρική δοκιμή περασμάτων

Ποσότητα παραγγελίας min:

Τιμή:

USD20~30

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

7-8 ΕΡΓΑΣΙΜΗ ΗΜΕΡΑ

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

50000 κομμάτι ανά μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της κεραίας.

Είναι ένα 2 στρώμα FPC κατά 0.2mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ,

Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber.

FR-4 ως stiffner εφαρμόζεται στην κατώτατη πλευρά.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Ε. αυξανόμενη αξιοπιστία
Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χ. υλικό optionality
Ι. χαμηλότερο κόστος
J. συνοχή της επεξεργασίας
Κ. επαγγελματικοί και πεπειραμένοι μηχανικοί
Λ. γρήγορη χρονική ανοχή: 3-5 ημέρες

1.3 εφαρμογή

Ενότητα LCD, κινητή τηλεφωνική μπαταρία ευκίνητος πίνακας, καταναλωτής κ.λπ. (ηλεκτρονικός

Μαλακός πίνακας συλλογής φόρου)

1.4 φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB	35.22 X 21.17mm
Αριθμός στρωμάτων	2
Τύπος πινάκων	Εύκαμπτο PCB
Πάχος πινάκων	0.20mm
Υλικό πινάκων	Polyimide 25µm
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	60℃

Πάχος $cu PTH	≥20 µm
Εσωτερικό $cu Iayer thicknes	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας	35 µm

Χρώμα Coverlay	Κίτρινος
Αριθμός Coverlay	2
Πάχος Coverlay	25 µm
Υλικό τονωτικών	FR-4
Πάχος τονωτικών	0.4mm

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Άσπρος
Αριθμός Silkscreen	1

Δοκιμή αποφλοίωσης Coverlay	Κανένας peelable
Προσκόλληση μύθου	3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή

Η επιφάνεια τελειώνει	Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού	Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται	Ναι
Famability	94-V0

Δοκιμή θερμικού κλονισμού	Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση	Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Το αξιόπιστο Double-sided εύκαμπτο λέιζερ πινάκων PCBs έκοψε τον πίνακα Polyimide PCBs δειγμάτων με το χρυσό βύθισης 0

Διάθεση πριν από τη μάσκα ύλης συγκολλήσεως

Το αξιόπιστο Double-sided εύκαμπτο λέιζερ πινάκων PCBs έκοψε τον πίνακα Polyimide PCBs δειγμάτων με το χρυσό βύθισης 1
