Εύκαμπτη διπλή πρόσβαση εύκαμπτο PCBs FPC τεχνολογίας PCBs με τη βύθιση χρυσό Polyimide PCBs

Τροποποιημένο:	1
τιμή:	USD20~30
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	5-6 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0407-V4.07

Υλικό πινάκων:

PET 25µm ITEQ 60℃

Πάχος πινάκων:

0.15mm

Πάχος $cu επιφάνειας:

35 µm

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Χρώμα Coverlay:

διαφανής

Χρώμα Silkscreen:

μαύρος

Λειτουργία:

100% ηλεκτρική δοκιμή περασμάτων

Ποσότητα παραγγελίας min:

Τιμή:

USD20~30

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

5-6 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή του ενισχυτή μικροκυμάτων. Είναι α

ενιαίο στρώμα FPC κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά

ΕΠΙ 6012 κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. Το Polyimide stiffner εφαρμόζεται

παρεμβολή του μέρους.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Ε. αυξανόμενη αξιοπιστία
Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χ. υλικό optionality
Ι. χαμηλότερο κόστος
J. συνοχή της επεξεργασίας
Κ. Κανένα ελάχιστης δείγμα ποσότητας διαταγής και χαμηλότερου κόστους.
Λ. η συνάντηση του τυπωμένου πίνακα κυκλωμάτων σας χρειάζεται από το PCB τη διαμόρφωση πρωτοτύπου στο μαζικό όγκο

παραγωγή.

1.3 εφαρμογή

Λέιζερ επικεφαλής FPC, μαλακός πίνακας καμερών PC ταμπλετών, αυτοκινητικός ευκίνητος πίνακας αισθητήρων

1.4 φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB	70.18 X 68.28mm
Αριθμός στρωμάτων	1
Τύπος πινάκων	Εύκαμπτο PCB
Πάχος πινάκων	0.15mm
Υλικό πινάκων	PET 25µm
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	60℃

Πάχος $cu PTH	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Εσωτερικό $cu Iayer thicknes	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας	35 µm

Χρώμα Coverlay	Διαφανής
Αριθμός Coverlay	2
Πάχος Coverlay	25 µm
Υλικό τονωτικών	Polyimide
Πάχος τονωτικών	0.2mm

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Μαύρος
Αριθμός Silkscreen	1

Δοκιμή αποφλοίωσης Coverlay	Κανένας peelable
Προσκόλληση μύθου	3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή

Η επιφάνεια τελειώνει	Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού	Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται	Ναι
Famability	94-V0

Δοκιμή θερμικού κλονισμού	Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση	Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

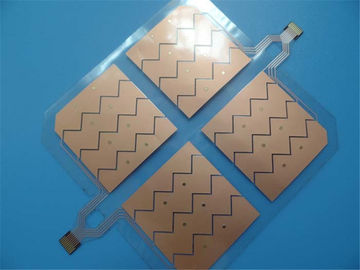

Η ποικιλία εύκαμπτου PCBs

Εύκαμπτη διπλή πρόσβαση εύκαμπτο PCBs FPC τεχνολογίας PCBs με τη βύθιση χρυσό Polyimide PCBs 0

Επένδυση σχεδίων PCB

Εύκαμπτη διπλή πρόσβαση εύκαμπτο PCBs FPC τεχνολογίας PCBs με τη βύθιση χρυσό Polyimide PCBs 1
