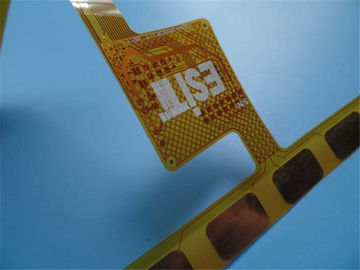

Double-sided εύκαμπτο PCBs 0.15mm παχιά κίτρινα Coverlay FPC PCB Polyimide PCBs

Τροποποιημένο:	1
τιμή:	USD40~50
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	5-6 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0277-V2.77

Υλικό πινάκων:

Polyimide το (PI) 25um ITEQ 60℃

Πάχος πινάκων:

0.15mm +/-10%

Πάχος $cu επιφάνειας:

um 35 (1 oz)

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Χρώμα Coverlay:

κίτρινο

Χρώμα Silkscreen:

Λευκό

Λειτουργία:

100% ηλεκτρική δοκιμή περασμάτων

Ποσότητα παραγγελίας min:

Τιμή:

USD40~50

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

5-6 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της αναλογικής συσκευής. Είναι α

πίνακας 2 στρώματος κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει

ανά ΕΠΙ 6012 κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. Ο χρυσός βύθισης εφαρμόζεται

στα μαξιλάρια. Το Stiffner εφαρμόζεται στο μέρος συνδετήρων.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Ε. αυξανόμενη αξιοπιστία
Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χ. υλικό optionality
Ι. χαμηλότερο κόστος
J. συνοχή της επεξεργασίας
Κ. εστίαση στη χαμηλή έως μέση παραγωγή όγκου
Λ. υψηλή τεχνολογία

1.3 εφαρμογή

Λεπτός διακόπτης, κινητή τηλεφωνική κεραία ευκίνητος πίνακας, αυτοκινητική ναυσιπλοΐα ΠΣΤ

ευκίνητος πίνακας

1.4 φύλλο παραμέτρου και στοιχείων

Αριθμός στρωμάτων	2
Τύπος πινάκων	Flexbile cirucit
Πάχος πινάκων	0.15mm +/-10%
Υλικό πινάκων	Polyimide το (PI) 25um
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	60℃

Πάχος $cu PTH	≥20 um
Εσωτερικό $cu Iayer thicknes	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας	um 35 (1oz)

Χρώμα Coverlay	Κίτρινος
Αριθμός Coverlay	2
Πάχος Coverlay	um 25
Τονωτικό	um 200

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Άσπρος
Αριθμός Silkscreen	2

Ίχνος Mininum (mil)	4 mil
Η ελάχιστη Gap (mil)	4 mil

Η επιφάνεια τελειώνει	Χρυσός βύθισης
RoHS που απαιτείται	Ναι
Famability	94-V0

Δοκιμή θερμικού κλονισμού	Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση	Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C κατηγορία 2

1.5 τοίχος τρυπών Microsection (um)

Πάχος $cu τοίχων τρυπών			≥20 um	Τραχύτητα $cu τοίχων τρυπών			≤25.4 um
Αριθ.	Α	Β	Γ	Δ	Ε	Φ	AVE
1	22,310	22,150	22,320	22,150	22,350	22,150	22,238

1.6 μονάδα διάστασης περιλήψεων: χιλ.

Αριθ.	Απαραίτητη διάσταση (toerance)		Πραγματική διάσταση
1	110.00	±0.13	110.12	110.01	110.09	110.08
2	145.00	±0.13	145.01	145.15	145.12	145.02

1.7 μέγεθος τρυπών και διάσταση αυλακώσεων (χιλ.)

Αριθ.	Διάσταση Requerment (ανοχή)		PTH/NPT	Πραγματική διάσταση
1	0,300	±0.075	Υ	μέσω	μέσω	μέσω	μέσω
2	0,400	±0.075	Υ	μέσω	μέσω	μέσω	μέσω
3	0,610	±0.075	Υ	μέσω	μέσω	μέσω	μέσω
