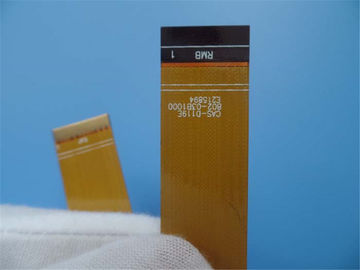

Εύκαμπτο κύκλωμα πρωτοτύπων PCB Bicheng FPC ευκίνητο

Τροποποιημένο:	1
τιμή:	USD40~50 per piece
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	8-9 ΕΡΓΑΣΙΜΗ ΗΜΕΡΑ
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	50000 κομμάτι ανά μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0410-V4.10

Μέγεθος του εύκαμπτου PCB:

130.18 X 20.5mm

Αριθμός στρωμάτων:

Πάχος πινάκων:

0.25mm

Υλικό πινάκων:

Polyimide 50 µm

Πάχος $cu επιφάνειας:

35 µm

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Χρώμα Silkscreen:

Λευκό

Χρώμα Coverlay:

κίτρινο

Λειτουργία:

100% ηλεκτρική δοκιμή περασμάτων

Ποσότητα παραγγελίας min:

Τιμή:

USD40~50 per piece

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

8-9 ΕΡΓΑΣΙΜΗ ΗΜΕΡΑ

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

50000 κομμάτι ανά μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της ελεγχόμενης πρόσβασης. Είναι ένα 2 στρώμα

FPC κατά 0.25mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 την κατηγορία

2 χρησιμοποίηση των παρεχόμενων στοιχείων Gerber. Το Polyimide stiffner εφαρμόζεται στο μέρος παρεμβολής.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. άριστη ευελιξία
Β. μείωση του όγκου
Γ. μείωση βάρους
Δ. συνέπεια της συνέλευσης
Ε. αυξανόμενη αξιοπιστία
Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χ. υλικό optionality
Ι. χαμηλότερο κόστος
J. συνοχή της επεξεργασίας
Κ. η μικρή διαταγή ποσότητας γίνεται αποδεκτή
Λ. το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή.

1.3 εφαρμογή

Λεπτός διακόπτης, κινητή τηλεφωνική ενότητα ευκίνητος πίνακας, κινητή τηλεφωνική ενότητα ευκίνητος πίνακας

1.4 φύλλο παραμέτρου και στοιχείων

Φύλλο παραμέτρου & στοιχείων
Μέγεθος του εύκαμπτου PCB	130.18 X 20.5mm
Αριθμός στρωμάτων	2
Τύπος πινάκων	Εύκαμπτο PCB
Πάχος πινάκων	0.25mm
Υλικό πινάκων	Polyimide 50 µm
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	60℃

Πάχος $cu PTH	≥20 µm
Εσωτερικό $cu Iayer thicknes	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας	35 µm

Χρώμα Coverlay	Κίτρινος
Αριθμός Coverlay	2
Πάχος Coverlay	35 µm
Υλικό τονωτικών	Polyimide
Πάχος τονωτικών	0.2mm

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Άσπρος
Αριθμός Silkscreen	1

Δοκιμή αποφλοίωσης Coverlay	Κανένας peelable
Προσκόλληση μύθου	3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή

Η επιφάνεια τελειώνει	Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού	Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται	Ναι
Famability	94-V0

Δοκιμή θερμικού κλονισμού	Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση	Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Εύκαμπτο κύκλωμα πρωτοτύπων PCB Bicheng FPC ευκίνητο 0
