Συνοπτική εισαγωγή FPC
Ο εύκαμπτος τυπωμένος πίνακας κυκλωμάτων (FPC) αναφέρεται ως «μαλακός πίνακας». Στη βιομηχανία, FPC είναι ένας τυπωμένος πίνακας κυκλωμάτων φιαγμένος από εύκαμπτο μονώνοντας υπόστρωμα (ταινία κυρίως polyimide ή πολυεστέρα), το οποίο έχει πολλά πλεονεκτήματα που οι άκαμπτοι τυπωμένοι πίνακες κυκλωμάτων δεν έχουν. Παραδείγματος χάριν, μπορεί να καμφθεί ελεύθερα, πληγή, που διπλώνεται. Ο όγκος των ηλεκτρονικών προϊόντων μπορεί να μειωθεί πολύ με τη χρησιμοποίηση FPC, το οποίο είναι κατάλληλο για την ανάπτυξη των ηλεκτρονικών προϊόντων στην κατεύθυνση της υψηλής πυκνότητας, τη μικρογράφηση και την υψηλή αξιοπιστία. Επομένως, FPC έχει χρησιμοποιηθεί ευρέως στην αεροδιαστημική, στρατιωτική, κινητή επικοινωνία, το lap-top, τις περιφερειακές μονάδες υπολογιστών, PDA, τη ψηφιακή κάμερα και άλλα τομείς ή προϊόντα.
FPC έχει επίσης τα πλεονεκτήματα του καλού διασκεδασμού θερμότητας, του solderability, του εύκολου μονταρίσματος και του χαμηλότερου κόστους.
Ο εύκαμπτος τυπωμένος πίνακας κυκλωμάτων έχει ένα στρώμα, δύο στρώματα και τον πολυστρωματικό πίνακα. Το υλικό βάσεων είναι ντυμένο φύλλο πλαστικού polyimide. Αυτό το είδος υλικού έχει την υψηλή αντίσταση θερμότητας και την καλή διαστατική σταθερότητα. Είναι το τελικό προϊόν μέσω της συμπίεσης με την ταινία επιστρώματος που έχει και τη μηχανική προστασία και την καλή ηλεκτρική μόνωση. Η επιφάνεια και οι εσωτερικοί αγωγοί των double-sided και πολυστρωματικών τυπωμένων πινάκων κυκλωμάτων είναι επιμεταλλωμένοι για να πραγματοποιήσουν την ηλεκτρική σύνδεση των εσωτερικών και εξωτερικών στρωμάτων.
Η λειτουργία του εύκαμπτου πίνακα κυκλωμάτων μπορεί να διαιρεθεί σε τέσσερα είδη, δηλαδή, γραμμή μολύβδου, τυπωμένο κύκλωμα, συνδετήρα και πολλών χρήσεων ενσωματωμένο σύστημα, οι οποίοι καλύπτουν τον υπολογιστή, το περιφερειακό βοηθητικό σύστημα υπολογιστών, την ηλεκτρικά συσκευή καταναλωτικής οικογένειας και το αυτοκίνητο, κ.λπ.
Περίπτωση FPC: Εύκαμπτα τυπωμένα κυκλώματα | Double-sided εύκαμπτο PCBs | Βύθιση χρυσό FPC | Polyimide PCBs
(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή

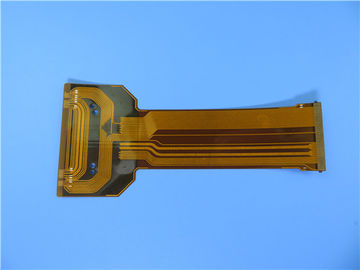

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της κάσκας Bluetooth. Είναι ένα 2 στρώμα FPC κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από Shengyi, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Το τονωτικό Polyimide εφαρμόζεται στο μέρος παρεμβολής.
Φύλλο παραμέτρου και στοιχείων
Μέγεθος του εύκαμπτου PCB |
41.5X 112.3mm |
Αριθμός στρωμάτων |
2 |
Τύπος πινάκων |
Εύκαμπτο PCB |
Πάχος πινάκων |
0.15mm |
Υλικό πινάκων |
Polyimide το (PI) 25µm |
Υλικός προμηθευτής πινάκων |
ITEQ |
Αξία Tg του υλικού πινάκων |
60℃ |
|
Πάχος $cu PTH |
≥20 µm |
Εσωτερικό $cu Iayer thicknes |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Πάχος $cu επιφάνειας |
70um |
|
Χρώμα Coverlay |
Κίτρινος |
Αριθμός Coverlay |
2 |
Πάχος Coverlay |
25 µm |
Υλικό τονωτικών |
Polyimide |
Πάχος τονωτικών |
0.2mm |
|
Τύπος μελανιού Silkscreen |
IJR-4000 MW300 |
Προμηθευτής Silkscreen |
TAIYO |
Χρώμα Silkscreen |
Άσπρος |
Αριθμός Silkscreen |
1 |
|
Δοκιμή αποφλοίωσης Coverlay |
Κανένας peelable |
Προσκόλληση μύθου |
3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή |
|
Η επιφάνεια τελειώνει |
Χρυσός βύθισης |
Πάχος του νικελίου/του χρυσού |
Au: 0.03µm (λεπτό) Νι 24µm |
RoHS που απαιτείται |
Ναι |
Famability |
94-V0 |
|
Δοκιμή θερμικού κλονισμού |
Πέρασμα, -25℃±125℃, 1000 κύκλοι. |
Θερμική πίεση |
Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
Λειτουργία |
100% ηλεκτρική δοκιμή περασμάτων |
Εργασία |
Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2 |
Χαρακτηριστικά γνωρίσματα και οφέλη
Άριστη ευελιξία
Μείωση του όγκου
Μείωση βάρους
Συνέπεια της συνέλευσης
Αυξανόμενη αξιοπιστία
Ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου
Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Υλικό optionality
Χαμηλότερο κόστος
Συνοχή της επεξεργασίας
Μεγάλη εξυπηρέτηση πελατών
Από σπίτι σε σπίτι αποστολή DDU με τα ανταγωνιστικά έξοδα αποστολής.
Εφαρμογή
Αριθμητικό πληκτρολόγιο FPC, βιομηχανικός ακουστικός εξοπλισμός ελέγχου, μαλακός πίνακας TV LCD, μαλακός πίνακας ψηφιακών κάμερα
