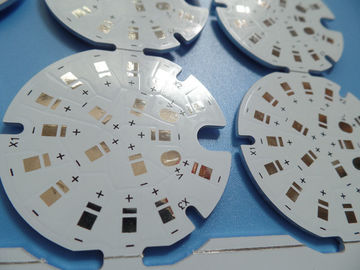

Αμόλυβδη υποστηριγμένη μέταλλο υπηρεσία 1.4Mm επεξεργασίας PCB HASL αργίλιο 5052

Αμόλυβδη υποστηριγμένη μέταλλο υπηρεσία 1.4Mm επεξεργασίας PCB HASL αργίλιο 5052

  • Αμόλυβδη υποστηριγμένη μέταλλο υπηρεσία 1.4Mm επεξεργασίας PCB HASL αργίλιο 5052
  • Αμόλυβδη υποστηριγμένη μέταλλο υπηρεσία 1.4Mm επεξεργασίας PCB HASL αργίλιο 5052
  • Αμόλυβδη υποστηριγμένη μέταλλο υπηρεσία 1.4Mm επεξεργασίας PCB HASL αργίλιο 5052
  • Αμόλυβδη υποστηριγμένη μέταλλο υπηρεσία 1.4Mm επεξεργασίας PCB HASL αργίλιο 5052
Αμόλυβδη υποστηριγμένη μέταλλο υπηρεσία 1.4Mm επεξεργασίας PCB HASL αργίλιο 5052
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: BICHENG
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-126131-V2
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: 12kg ανά χαρτοκιβώτιο, 31*27*20cm
Χρόνος παράδοσης: 12 εργάσιμες ημέρες
Όροι πληρωμής: Μ / Τ, Paypal
Δυνατότητα προσφοράς: 50000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
υλικό της βάσης: Πυρήνας αργιλίου Τύπος αργιλίου: 5052
θερμική αγωγιμότητα: 3W το /MK Βάρος χαλκού: 1oz
Η επιφάνεια τελειώνει: HASL αμόλυβδο Μάσκα ύλης συγκολλήσεως: Λευκό
πάχος PCB: 1.4mm
Υψηλό φως:

τυπωμένος πίνακας κυκλωμάτων μετάλλων πυρήνας

,

Αλουμινίου Κυκλωμάτων

Αμόλυβδη υποστηριγμένη μέταλλο υπηρεσία 1.4Mm επεξεργασίας PCB HASL αργίλιο 5052



Ιδιότητες PCB

ΜΈΓΕΘΟΣ PCB 150 Χ 120mm=6PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ
Αριθμός στρωμάτων Ενιαίο πλαισιωμένο PCB, PCB πυρήνων μετάλλων
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um (1oz)
3W/MK διηλεκτρικό υλικό, 75um
Αργίλιο 5052, 1.2mm
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 15mil/12mil
Ελάχιστες/μέγιστες τρύπες: 0.8/2.0mm
Αριθμός διαφορετικών τρυπών: 3
Αριθμός τρυπών τρυπανιών: 12
Θερμική αντίσταση (°C/W) ≤0.45
Τάση διακοπής (VDC) 4000
Έλεγχος σύνθετης αντίστασης αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα 3W/MK διηλεκτρικό υλικό, Polytronics
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 1.4mm ±10%
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει HASL, αμόλυβδο, Sn>=2.54µm
Η μάσκα ύλης συγκολλήσεως ισχύει: Να ολοκληρώσει. ελάχιστο 12µm.
Χρώμα μασκών ύλης συγκολλήσεως: Λευκό, PSR400 WT02
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου Κορυφή
Χρώμα του συστατικού μύθου Μαύρος
Όνομα ή λογότυπο κατασκευαστών: σύμφωνα με την απαίτηση
ΜΕΣΩ αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΕΦΑΡΜΟΓΗ: Φω'τα οδηγήσεων
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.





Πλεονεκτήματα

a) PCB πυρήνων μετάλλων. Ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας, που παρατείνει τη ζωή υπηρεσιών. Η πυκνότητα και η αξιοπιστία ισχύος βελτιώνονται.

b) Μειώστε την εξάρτηση των heatsinks και άλλο υλικό (συμπεριλαμβανομένων των θερμικών υλικών διεπαφών), μειώνει τον όγκο του προϊόντος, μειώνει το κόστος του υλικού και της συνέλευσης.

c) Επικυρωμένο ο ISO εργοστάσιο κατασκευής PCB.

d) Η συνάντηση του τυπωμένου πίνακα κυκλωμάτων σας χρειάζεται από το PCB τη διαμόρφωση πρωτοτύπου στην παραγωγή μαζικού όγκου.





Περισσότερες εφαρμογές στην ηλεκτρονική

Παροχή ηλεκτρικού ρεύματος USB
ΣΥΝΕΧΗΣ δύναμη
ΣΥΝΕΧΗΣ προσαρμοστής
Παροχή ηλεκτρικού ρεύματος
Προγραμματίσημοι ελεγκτές λογικής

Ραδιόφωνο VHF
Ενισχυτής Wifi
Μοχλός μετατόπισης φάσης
Επεξεργαστής σημάτων
Μικροελεγκτής



Σχέδιο για την κατασκευή (5)

Τμηματικό αριθ. Διαδικασία Στοιχείο Ικανότητα κατασκευής
Μεγάλος όγκος (S<100 m=""> Μέσος όγκος (S<10 m=""> Πρωτότυπο (S<1m>
84 Ειδική ανοχή Πάχος πινάκων της δοκιμής ελέγχων πετάγματος 0.64.0mm
85 Μέγεθος επιτροπής της δοκιμής ελέγχων πετάγματος Size≤900X600mm, το μικρό μέγεθος μπορεί να αντισταθμιστεί μέσω της διαδικασίας κατασκευής
86 Μέγεθος επιτροπής της μεθόδου δοκιμής προσαρτημάτων Size≤460X380mm, το μικρό μέγεθος μπορεί να αντισταθμιστεί μέσω της διαδικασίας κατασκευής
87 Πάχος πινάκων της μεθόδου δοκιμής προσαρτημάτων 0.46.0mm
88 Ανοχή της Τύπος-κατάλληλης τρύπας ±2mil
89 Ανοχή NPTH ±2mil
90 Ανοχή του πάχους PCB 1.0mm≥PCB πάχος, ανοχή ±0.1mm 1.0mm≤PCB πάχος, ανοχή ±10%
91 Ανοχή του βάθους της φρεζαρισμένης τρύπας ±0.2mm
92 Ανοχή βάθους της τυφλής αυλάκωσης ±0.2mm
93 Μέγιστο μέγεθος αποστολών Size≤1200X600mm (διπλή πλευρά, καμία δοκιμή που απαιτείται)
94 Size≤1000X600mm (πολυστρωματικά, καμία δοκιμή που απαιτείται)
95 Ελάχιστο μέγεθος αποστολών 10X10mm
96 Πάχος PCB HASL 0.83.0mm (η τρύπα λιγότερο από 0.5mm πρέπει να είναι μέσω-βούλωμα ή μάσκα-σκηνή χρήσης)
97 Μέγεθος PCB HASL Size≤600X460mm
98 Πάχος PCB 0.157.0mm
99 Βάθος του αυλακιού Β 0.83.2mm
100 Απόσταση του non-continuous β-αυλακιού ≥7mm
101 Μέγιστη διάμετρος τρυπανιών Size≤6.5mm (Counterbore ή ο δρομολογητής θα χρησιμοποιηθεί για τις τρύπες περισσότερο από 6.5mm, Min.tolerance ±0.1mm)
102 Μέγιστη countersink διάμετρος Size≤6.5mm Countersink μπορεί να είναι χρησιμοποιημένος counterbore τρυπάνι ή δρομολογητής)
103 Απόσταση της λοξότμησης Size≥11mm Size≥5mm Size≥5mm
104 Πάχος της peelable μάσκας 0.21.5mm ±0.15mm



Αμόλυβδη υποστηριγμένη μέταλλο υπηρεσία 1.4Mm επεξεργασίας PCB HASL αργίλιο 5052 0



FAQ

Πωλείτε το PCB πρωτοτύπων;
Ναι. Προσφέρουμε τα πρωτότυπα PCB μέχρι 32 στρώματα, συμπεριλαμβανομένων FR-4 PCB, του PCB υψηλής συχνότητας, MCPCB και του εύκαμπτου PCB.
