Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: FR-4 Ελάχιστη διαδρομή/χάσμα: 3mil/3mil
Τελικό ύψος του PCB: 0.6mm ±0.1 Τελικό φύλλο αλουμινίου εξωτερικό: 1 oz
Η επιφάνεια τελειώνει: Χρυσός βύθισης Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος
Χρώμα του συστατικού μύθου: Άσπρος Δοκιμή: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

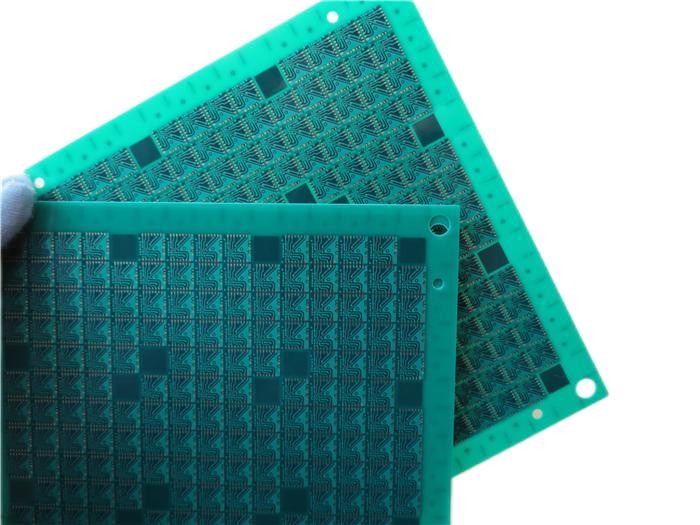

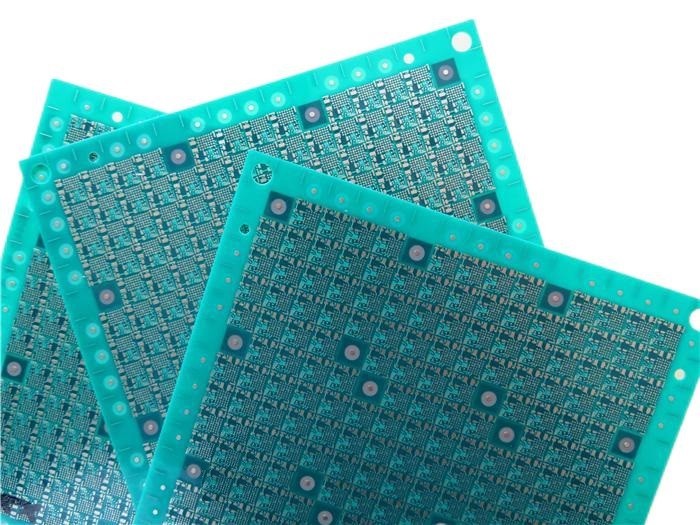

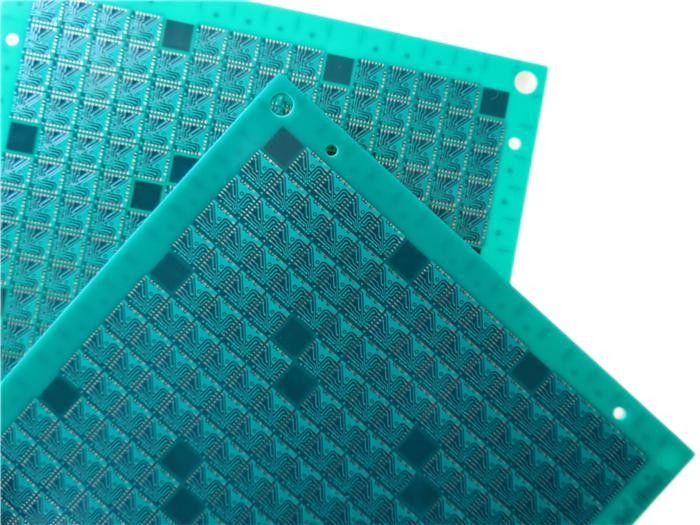

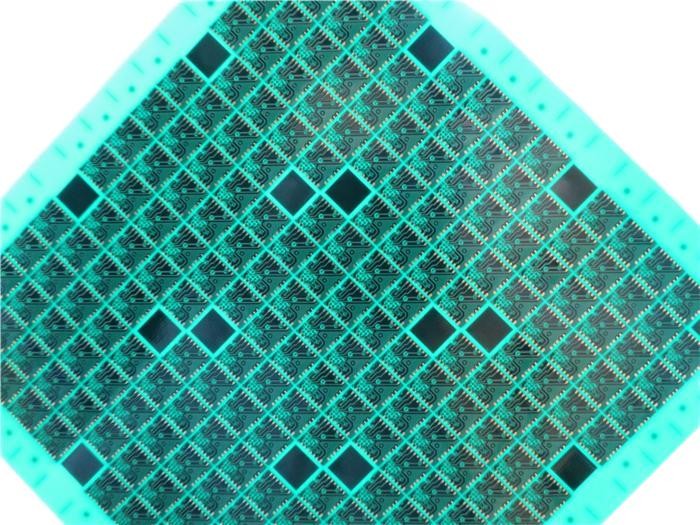

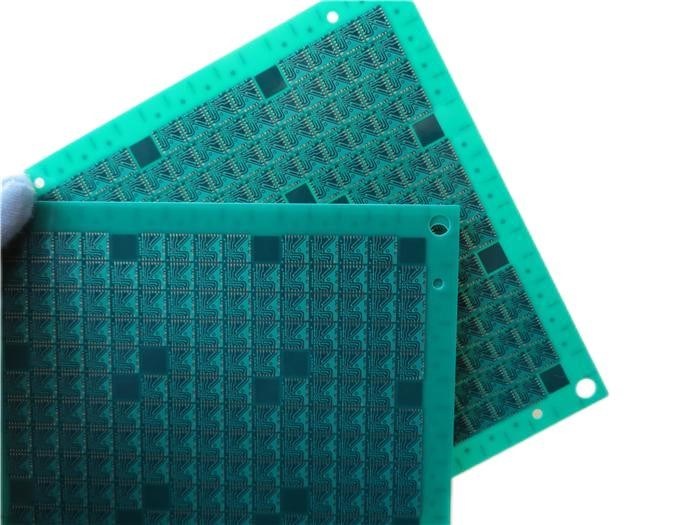

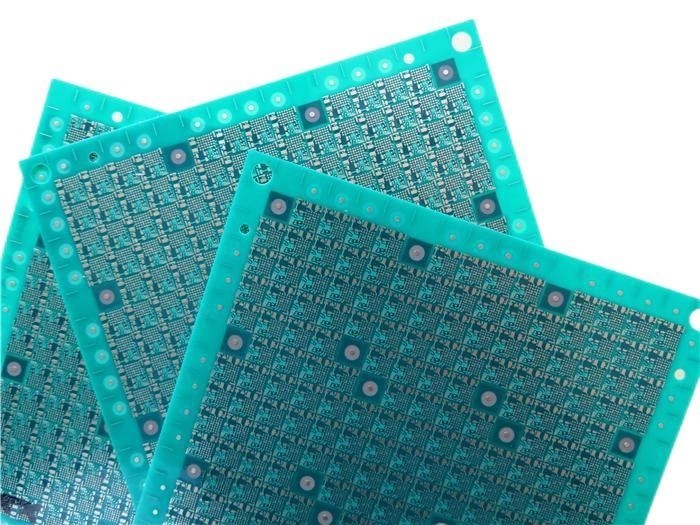

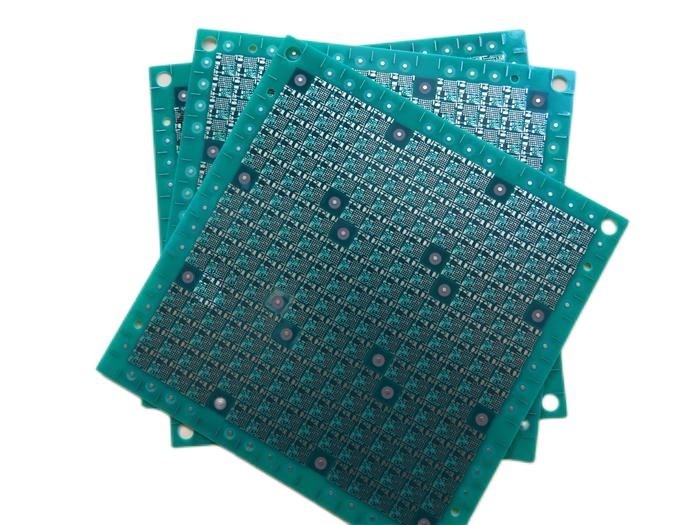

Μέσω του γεμισμένου PCB μέσω στον πίνακα κυκλωμάτων μαξιλαριών 0.6mm πολυστρωματικό PCB που στηρίζεται σε 6 στρώμα με τυφλό μέσω για την καταδίωξη ΠΣΤ
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

1.1 γενική περιγραφή
Αυτό είναι ένας τύπος ultrathin τυπωμένου πίνακα κυκλωμάτων 6 στρώματος που στηρίζεται στο υπόστρωμα FR-4 με Tg 135°C για την εφαρμογή της καταδίωξης ΠΣΤ. Είναι μόνο 0,6 χιλ. παχύ χωρίς στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το χρυσό βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι από την Ταϊβάν ITEQ που παρέχει 1 επάνω PCB ανά επιτροπή. Το Vias με 0.25mm είναι η ρητίνη που γεμίζουν και που καλύπτεται (μέσω στο μαξιλάρι). Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 50 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη
1. Μέσω στο μαξιλάρι το σχέδιο μείωσε την επαγωγική αεργή αντίσταση και τη χωρητική αεργή αντίσταση της γραμμής μετάδοσης
2. Ο χρυσός βύθισης τελειώνει δεν έχει το υψηλό solderability, κανένας να τονίσει των πινάκων κυκλωμάτων και τη λιγότερη μόλυνση της επιφάνειας PCB
3. Τα προϊόντα και η κατασκευή πιστοποιούνται από τις εξουσιοδοτημένες οργανώσεις
4. Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%
5. Ικανότητα PCB πρωτοτύπων στην ικανότητα παραγωγής όγκου
6. Παράδοση εγκαίρως: >98%
7. Περισσότερο από έτη 18+ εμπειρίας PCB
8. Κατηγορία 3 κατηγορίας 2/ΕΠΙ ΕΠΙ

Μέσω του γεμισμένου PCB μέσω στον πίνακα κυκλωμάτων μαξιλαριών 0.6mm πολυστρωματικό PCB που στηρίζεται σε 6 στρώμα με τυφλό μέσω για την καταδίωξη ΠΣΤ 0

1.3 εφαρμογές
Οδηγημένος φωτισμός
Σύστημα ενδοσυνεννοήσεων
Φορητός δρομολογητής WiFi
Ιχνηλάτης GSM
Εμπορικός οδηγημένος φωτισμός
Διαποδιαμορφωτής WiFi 4G
Έλεγχος προσπέλασης Honeywell
Ηλεκτρονικός έλεγχος προσπέλασης
Ακουστικός ενισχυτής συχνότητας
Διακομιστές αρχείων

1.4 προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB100 Χ 103mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝΠολυστρωματικό PCB
Αριθμός στρωμάτων6 στρώματα
Η επιφάνεια τοποθετεί τα συστατικάΝΑΙ
Μέσω των τμημάτων τρυπώνΑριθ.
STACKUP ΣΤΡΩΜΑΤΟΣχαλκός - 18um ΤΟΠ καίσιο +plate (0.5oz)
4mil prepreg
χαλκός - 18um (0.5oz) GND αεροπλάνο
4mil FR-4
χαλκός - 18um (0.5oz) PWR αεροπλάνο
4mil prepreg
χαλκός - 18um (0.5oz) PWR αεροπλάνο
4mil FR-4
χαλκός - 18um (0.5oz) SIG
4mil prepreg
χαλκός - 18um (0.5oz) BOT CP
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:3mil/3mil
Ελάχιστες/μέγιστες τρύπες:0.22/3.50mm
Αριθμός διαφορετικών τρυπών:25
Αριθμός τρυπών τρυπανιών:2315
Αριθμός αλεσμένων αυλακώσεων:0
Αριθμός εσωτερικών διακοπών:0
Έλεγχος σύνθετης αντίστασηςαριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:FR-4, ITEQ IT140 TG>135, ER<5>
Τελικό φύλλο αλουμινίου εξωτερικό:1oz
Τελικό φύλλο αλουμινίου εσωτερικό:0.5oz
Τελικό ύψος του PCB:0.6mm ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνειΧρυσό 0.025µm πάνω από 3µm νικέλιο βύθισης (περιοχή 14,4%)
Η μάσκα ύλης συγκολλήσεως ισχύει:ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:Πράσινος, TAIYO PSR-2000 GT600D
Τύπος μασκών ύλης συγκολλήσεως:LPSM
CONTOUR/CUTTINGΔρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθουΚανένας.
Χρώμα του συστατικού μύθουΚανένας.
Όνομα ή λογότυπο κατασκευαστών:Κανένας.
ΜΕΣΩΚαλυμμένος μέσω της τρύπας (PTH), τυφλό μέσω και μέσω της κάλυψης στο καίσιο και τα CP, vias να μην είναι ορατός.
FLAMIBILITY ΕΚΤΙΜΗΣΗΈγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:0,0059» (0.15mm)
Επένδυση πινάκων:0,0030» (0.076mm)
Ανοχή τρυπανιών:0,002» (0.05mm)
ΔΟΚΙΜΗ100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙαρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝΠαγκοσμίως, συνολικά.


Μέσω του γεμισμένου PCB μέσω στον πίνακα κυκλωμάτων μαξιλαριών 0.6mm πολυστρωματικό PCB που στηρίζεται σε 6 στρώμα με τυφλό μέσω για την καταδίωξη ΠΣΤ 1


1.5 μέσω στο μαξιλάρι (VIP)
Αυτή τη στιγμή, ο πίνακας κυκλωμάτων γίνεται όλο και περισσότερο πυκνός και διασυνδεμένος, και δεν υπάρχει άλλος χώρος για αυτά τα καλώδια και μαξιλάρια που συνδέουν τις τρύπες. Επομένως, έτσι σε αυτό το πλαίσιο, η διαδικασία punching οι τρύπες στα μαξιλάρια προκύπτει στην ιστορική στιγμή. Εν συντομία, μέσω των τρυπών που έχουν καλυφθεί κατευθείαν είναι συνδεμένος ή γεμισμένος με τη μόνωση της ρητίνης μέσω της μεθόδου διαρροής οθόνης, και έπειτα την ξήρανση, λείανση, και έπειτα να επιμεταλλώσει με ηλεκτρόλυση, έτσι ώστε ολόκληρη η επιφάνεια του PCB είναι ντυμένη με το χαλκό, και πια μέσω των τρυπών μπορεί να δει.

Η επίδραση μέσω στο μαξιλάρι είναι επίσης πολύ προφανής: όπως βελτίωσε την ηλεκτρικές απόδοση και την αξιοπιστία των ηλεκτρονικών προϊόντων, κονταίνει το καλώδιο μετάδοσης σημάτων, μείωσε την επαγωγική αεργή αντίσταση και τη χωρητική αεργή αντίσταση της γραμμής μετάδοσης, και μείωσε την εσωτερική και εξωτερική ηλεκτρομαγνητική παρέμβαση.

Δείτε τη βασική διαδικασία μέσω στο μαξιλάρι.
Μέσω του γεμισμένου PCB μέσω στον πίνακα κυκλωμάτων μαξιλαριών 0.6mm πολυστρωματικό PCB που στηρίζεται σε 6 στρώμα με τυφλό μέσω για την καταδίωξη ΠΣΤ 2
Μέσω του γεμισμένου PCB μέσω στον πίνακα κυκλωμάτων μαξιλαριών 0.6mm πολυστρωματικό PCB που στηρίζεται σε 6 στρώμα με τυφλό μέσω για την καταδίωξη ΠΣΤ 3
