PCB πυρήνων μετάλλων που στηρίζεται στη βάση αργιλίου με Countersink τις τρύπες και το χρυσό βύθισης

PCB πυρήνων μετάλλων που στηρίζεται στη βάση αργιλίου με Countersink τις τρύπες και το χρυσό βύθισης

  • PCB πυρήνων μετάλλων που στηρίζεται στη βάση αργιλίου με Countersink τις τρύπες και το χρυσό βύθισης
  • PCB πυρήνων μετάλλων που στηρίζεται στη βάση αργιλίου με Countersink τις τρύπες και το χρυσό βύθισης
PCB πυρήνων μετάλλων που στηρίζεται στη βάση αργιλίου με Countersink τις τρύπες και το χρυσό βύθισης
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Enterprise Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-0577-V5.77
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD20~30
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 5-6 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Θερμική αγωγιμότητα: 1W/MK διηλεκτρικό υλικό, MCPCB Τελικό ύψος του PCB: 1.6mm ±0.16
Τελικό φύλλο αλουμινίου εξωτερικό: 1 Oz Η επιφάνεια τελειώνει: Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (1 νικέλιο µ» πάνω από 100 µ»)
Χρώμα μασκών ύλης συγκολλήσεως: Λευκό, PSR400 WT02 Χρώμα του συστατικού μύθου: κανένας απαιτημένος
Δοκιμή: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Γενικό σχεδιάγραμμα




Το PCB πυρήνων μετάλλων είναι θερμικός πίνακας διοικητικών κυκλωμάτων που χρησιμοποιείται στο φωτισμό των οδηγήσεων που
γρήγορος διασκεδασμός ψύξης αναγκών. Ο πυρήνας μετάλλων μπορεί να είναι αργίλιο (πυρήνας αργιλίου
PCB) και χαλκός (PCB πυρήνων χαλκού), ακόμη και βάση σιδήρου. Η γρηγορότερη ταχύτητα της θερμότητας
η μεταφορά είναι στο χαλκό που σχεδιάζεται υπό μορφή θερμοηλεκτρικού χωρισμού.







Πλεονεκτήματα




1) Ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας
και παρατείνει τη ζωή υπηρεσιών
2) Η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%
3) Μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένου θερμικού
υλικά διεπαφών)
4) Μειώστε τον όγκο του προϊόντος
5) Μειώστε το κόστος του υλικού και της συνέλευσης
6) Συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου
7) Αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια
8) Μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού







Εφαρμογές




Φωτισμός οδηγήσεων, ρυθμιστής διακοπτών, μετατροπέας DC/AC, επικοινωνία ηλεκτρονική
εξοπλισμός, ηλεκτρικό κύκλωμα φίλτρων Α, εξοπλισμός αυτοματισμού γραφείου, οδηγός μηχανών,
Ελεγκτής μηχανών, αυτοκινητικό κ.λπ.







Ικανότητα PCB πυρήνων μετάλλων

Αριθ. Παράμετρος Αξία
1 Τύπος πυρήνα μετάλλων Αργίλιο, χαλκός, σίδηρος
2 Πρότυπο του πυρήνα μετάλλων A1100, A5052, A6061, A6063, C1100
3 Η επιφάνεια τελειώνει HASL, χρυσός βύθισης, ασήμι βύθισης, OSP
4 Πάχος της επένδυσης επιφάνειας

HASL: Sn>2.54µm, ENIG: Au 0.0250.1µm,

Νι 2.55µm

5 Αρίθμηση στρώματος 1-4 στρώματα
6 Μέγιστο του μεγέθους πινάκων 23» Χ 46» (584mm×1168mm)
7 Mininum του μεγέθους πινάκων 0,1969» Χ 0,1969» (5mm×5mm)
8 Πάχος πινάκων 0,0157» Χ 0,2362» (0.46.0mm)
9 Πάχος χαλκού

0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm),

3OZ (105µm), 4OZ (140µm) σε 10oz (350µm)

10 Ελάχιστο πλάτος διαδρομής 5mil (0.127mm)
11 Ελάχιστο διάστημα 5mil (0.127mm)
12 Ελάχιστο μέγεθος τρυπών 0,0197» (0.5mm)
13 Μέγιστο μέγεθος τρυπών Κανένα όριο
14 Τρύπες που τρυπιούνται με διατρητική μηχανή ελάχιστες Πάχος PCB <1>
Thikness 1.23.0mm PCB: 0,0591» (1.5mm)
15 Πάχος τοίχων PTH >20µm
16 Ανοχή PTH ±0.00295» (0.075mm)
17 Ανοχή NPTH ±0.00197» (0.05mm)
18 Απόκλιση της θέσης τρυπών ±0.00394» (0.10mm)
19 Ανοχή περιλήψεων Δρομολόγηση: ±0.00394» (0.1mm)
Punching: ±0.00591» (0.15mm)
20 Γωνία της β-περικοπής 30°, 45°, 60°
21 Μέγεθος β-περικοπών 0,1969» Χ 47,24» (5mm×1200mm)
22 Πάχος του πίνακα β-περικοπών 0,0236» Χ 0,1181» (0.63mm)
23 Ανοχή της γωνίας β-περικοπών ±5º
24 Β-ΠΕΡΙΚΟΠΗ κατακόρυφο ≤0.0059» (0.15mm)
25 Ελάχιστες τετραγωνικές αυλακώσεις που τρυπιούνται με διατρητική μηχανή Πάχος PCB < 1="">
Πάχος 1.23.0mm PCB: 0,0394» Χ 0,0394» (1,0 X 1.0mm)
26 Ελάχιστο BGA PAD 0,01378» (0.35mm)
27 Ελάχιστο πλάτος της γέφυρας μασκών ύλης συγκολλήσεως. 8mil (0.2032mm)
28 Ελάχιστο πάχος της μάσκας ύλης συγκολλήσεως >13µm (0.013mm)
29 Αντίσταση μόνωσης 1012ΩNormal
30 Φλούδα-από τη δύναμη 2.2N/mm
31 Επιπλέον σώμα ύλης συγκολλήσεως 260℃ 3min
32 Τάση ε-δοκιμής 50-250V
33 Θερμική αγωγιμότητα 0.8-8W/M.K
34 Στρέβλωση ή συστροφή ≤0.5%
35 Εύφλεκτο Fv-0
36 Ελάχιστο ύψος του συστατικού δείκτη 0,0059» (0.15mm)
37 Ελάχιστη ανοικτή μάσκα ύλης συγκολλήσεως στο μαξιλάρι 0,000394» (0.01mm)

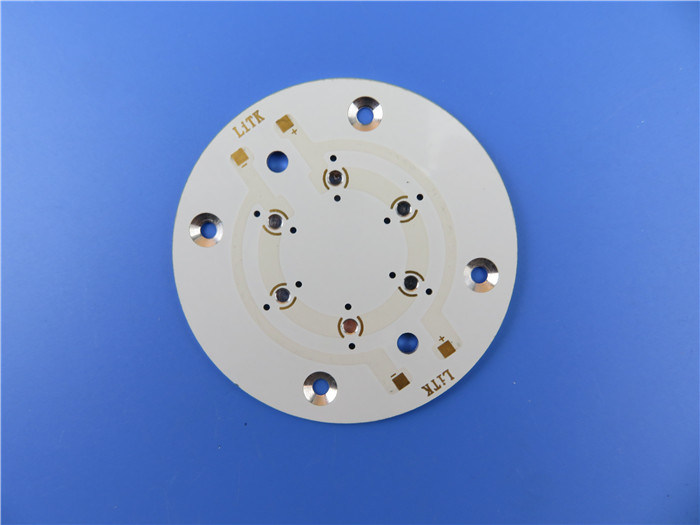

PCB πυρήνων μετάλλων που στηρίζεται στη βάση αργιλίου με Countersink τις τρύπες και το χρυσό βύθισης 0

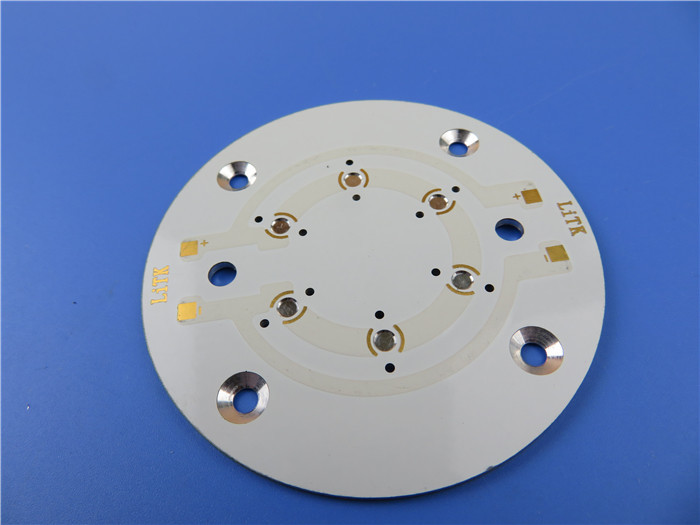

PCB πυρήνων μετάλλων που στηρίζεται στη βάση αργιλίου με Countersink τις τρύπες και το χρυσό βύθισης 1
