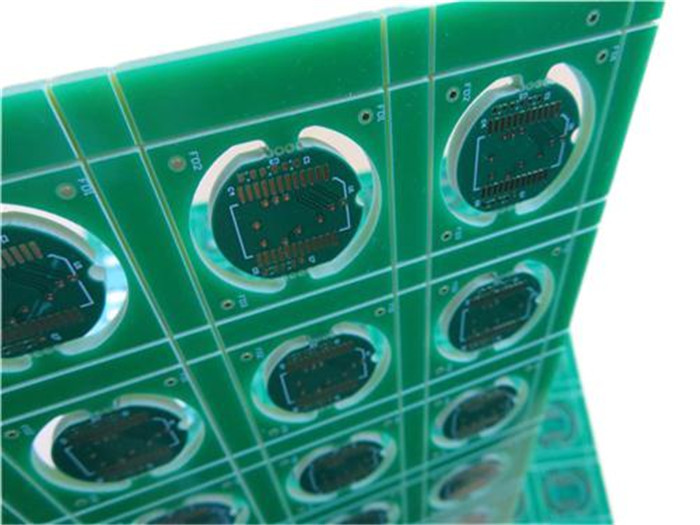

Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης

Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης

  • Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης
  • Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης
  • Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης
  • Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης
Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-463-V9.96
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 10 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: FR-4 Τελικό ύψος του PCB: 3.0mm ±0.3
Τελικό φύλλο αλουμινίου εξωτερικό: 1 oz Η επιφάνεια τελειώνει: Χρυσός βύθισης
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος Χρώμα του συστατικού μύθου: Άσπρος
ΔΟΚΙΜΗ: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



1.1 γενική περιγραφή

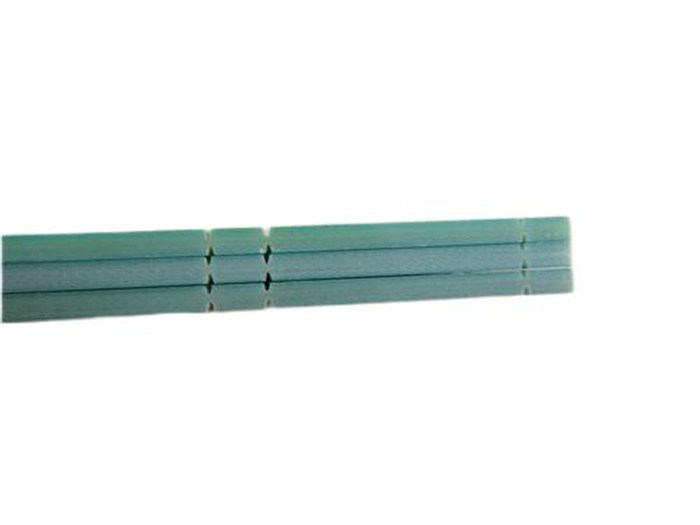

Αυτό είναι ένας τύπος του παχιού PCB 3.0mm που στηρίζεται στο διπλό πλαισιωμένο υπόστρωμα FR-4 με Tg 150°C για την εφαρμογή της απόκτησης στοιχείων. Είναι μικρός στρογγυλός πίνακας κυκλωμάτων 48 επάνω. Η β-περικοπή (αυλάκι β) και ο δρομολογητής χρησιμοποιούνται στην επιτροπή, τα καθοδηγητικά σημάδια είναι γύρω από κάθε πίνακα. Άλλες προδιαγραφές είναι πράσινη μάσκα ύλης συγκολλήσεως, το λευκό και ο χρυσός βύθισης. Το υπόστρωμα υλικού βάσεων είναι από ITEQ αυτός-158. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 20 επιτροπές συσκευάζονται για την αποστολή.



1.2 χαρακτηριστικά γνωρίσματα και οφέλη

1. Το υπόστρωμα είναι RoHS υποχωρητικό και κατάλληλο για τις θερμικές ανάγκες αξιοπιστίας

2. Η βύθιση gld δεν έχει το υψηλό solderability, καμία να τονίσει των πινάκων κυκλωμάτων και τη λιγότερη μόλυνση της επιφάνειας PCB

3. Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >99%

4. ISO9001, ISO14001, ISO13485, επικυρωμένο UL εργοστάσιο κατασκευής

5. Παράδοση εγκαίρως: >98%

6. Ποσοστό καταγγελίας πελατών: <1>

7. Καμία ελάχιστη ποσότητα διαταγής. 1 κομμάτι είναι διαθέσιμο

8. Περισσότερο από έτη 18+ εμπειρίας PCB

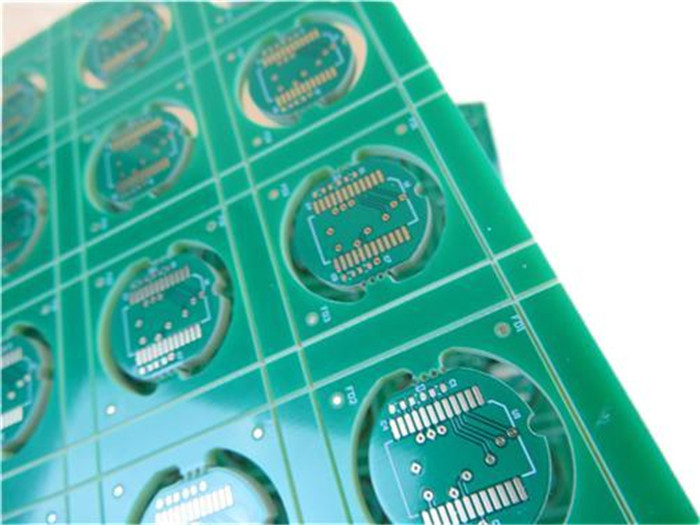

Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης 0



1.3 εφαρμογές

Μικροϋπολογιστής USB

Ιχνηλάτες ΠΣΤ

Προσαρμοστής Bluetooth USB

Σημείο πρόσβασης WiFi

Κεραία δρομολογητών

Δρομολογητής GSM

Έλεγχος προσπέλασης δακτυλικών αποτυπωμάτων

Συστήματα πρόσβασης καρτών

4G διαποδιαμορφωτές

Δίκτυα αποθήκευσης υψηλής ταχύτητας



1.4 προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB 225 Χ 290mm=48PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων 2 στρώμα
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 18um ΤΟΠ στρώμα +plate (0.5oz)
FR-4 2.9mm
χαλκός - 18um (0.5oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 10 mil/9 mil
Ελάχιστες/μέγιστες τρύπες: 0,4 χιλ./0,8 χιλ.
Αριθμός διαφορετικών τρυπών: 2
Αριθμός τρυπών τρυπανιών: 27
Αριθμός αλεσμένων αυλακώσεων: 56
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης: αριθ.
Αριθμός χρυσού δάχτυλου: 0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: FR-4 Tg135 , ER<5>
Τελικό φύλλο αλουμινίου εξωτερικό: 1 oz
Τελικό φύλλο αλουμινίου εσωτερικό: 1 oz
Τελικό ύψος του PCB: 3,0 χιλ. ±0.3
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσό (32,1%) 0.05µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο.
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση, τρύπες γραμματοσήμων.
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΚΟΡΥΦΗ και κατώτατο σημείο.
Χρώμα του συστατικού μύθου Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo
Όνομα ή λογότυπο κατασκευαστών: Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.4mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.

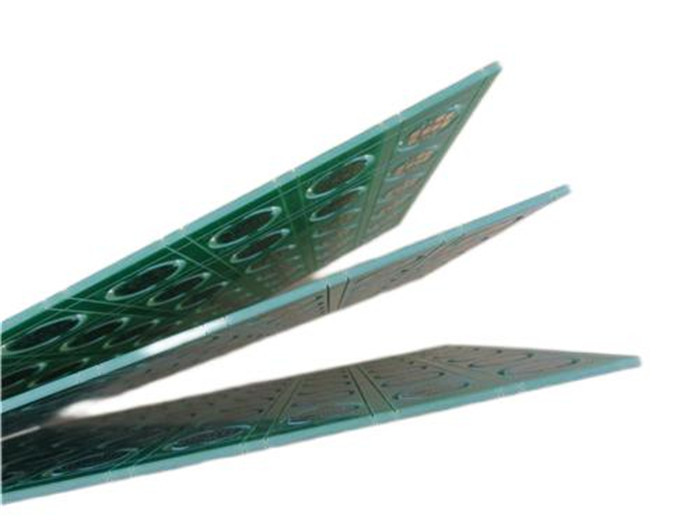

Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης 1
