Ο βαρύς πίνακας κυκλωμάτων υψηλής δύναμης PCB χαλκού στηρίχτηκε σε FR-4 με 3 Oz χαλκού

Ο βαρύς πίνακας κυκλωμάτων υψηλής δύναμης PCB χαλκού στηρίχτηκε σε FR-4 με 3 Oz χαλκού

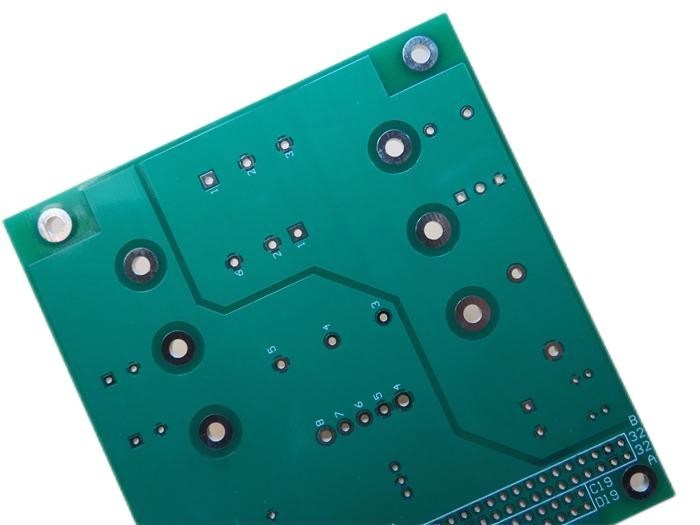

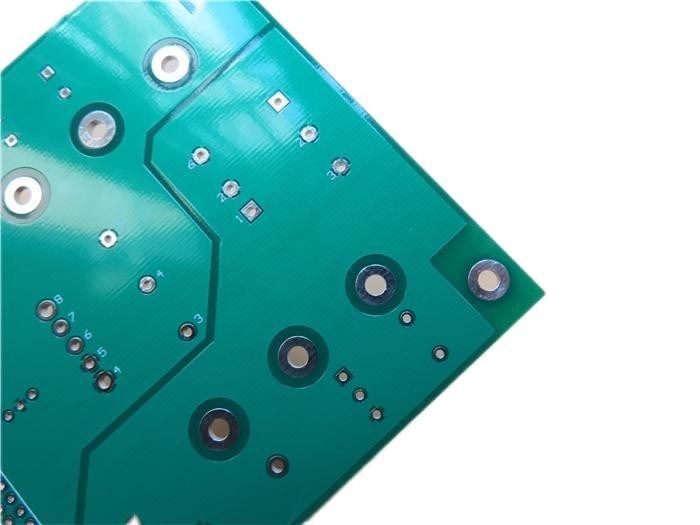

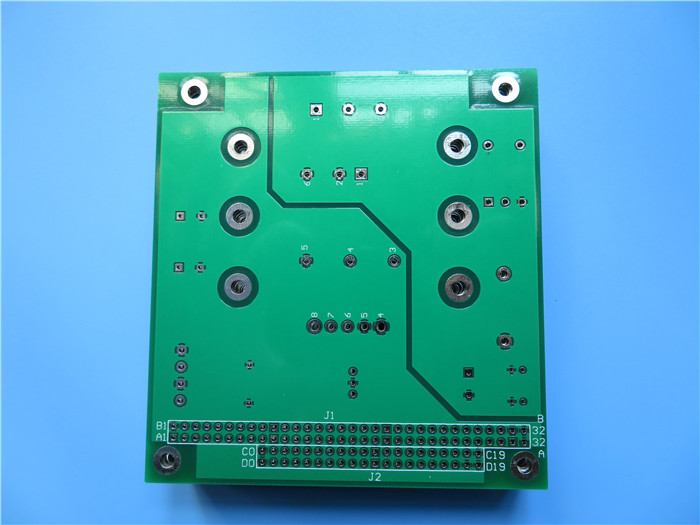

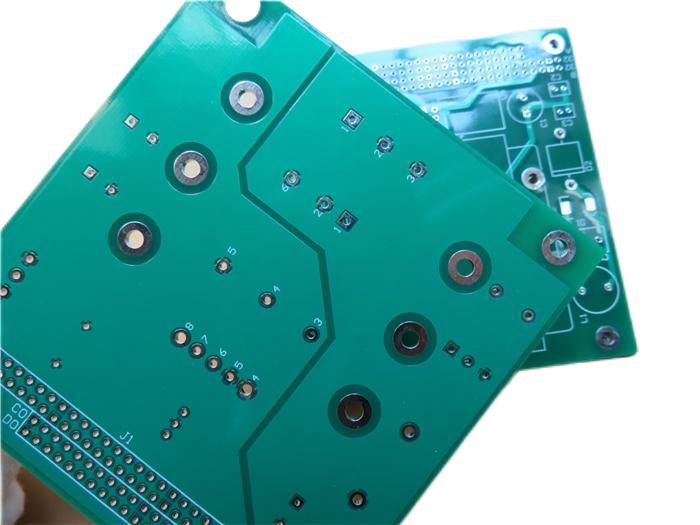

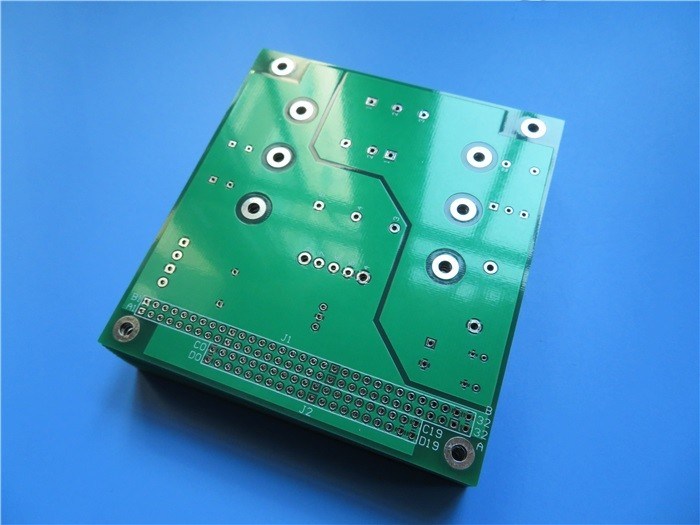

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος του βαριού PCB χαλκού που στηρίζεται στο υπόστρωμα FR-4 με Tg 135°C για την εφαρμογή των συστημάτων UPS. Είναι 1,6 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και HASL στα μαξιλάρια. Το υλικό βάσεων είναι από ITEQ παρέχοντας 1 επάνω PCB ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

1. Είναι αμόλυβδο συμβατό σύστημα.

2. Το άριστο βρέξιμο κατά τη διάρκεια της συστατικής συγκόλλησης και αυτό μπορεί να αποφύγει τη διάβρωση χαλκού.

3. Καλύτερος διασκεδασμός θερμότητας της υψηλής θερμότητας που παράγεται από το μεγάλο ρεύμα

4. UL, ISO14001, IATF16949 ΕΠΙΚΥΡΩΜΈΝΟ

5. Δοκιμή αξιοπιστίας, δοκιμή αντίστασης μόνωσης και ιοντική δοκιμή μόλυνσης

6. Γρήγορη χρονική ανοχή: 3-5 ημέρες

7. Ποσοστό καταγγελίας πελατών: <1>

1.3 προδιαγραφές PCB

1.4 εφαρμογές

Αναστροφείς δύναμης

Εναλλασσόμενο ρεύμα στο μετατροπέα ΣΥΝΕΧΟΎΣ δύναμης

Uninterruptible παροχή ηλεκτρικού ρεύματος UPS

Το ράφι τοποθετεί την παροχή ηλεκτρικού ρεύματος

Παροχή ηλεκτρικού ρεύματος Cosel

AC/DC παροχή ηλεκτρικού ρεύματος μετατροπής

Αναστροφέας παροχής ηλεκτρικού ρεύματος

Συστήματα HVAC

Συνεχές ρεύμα στο συνεχές ρεύμα μετατροπείς

Αναστροφέας 5000 Watt

1.5 βαρύς χαλκός

Γενικά, το φύλλο αλουμινίου χαλκού PCB με ένα ονομαστικό πάχος 105 μm ή αναφέρεται συλλογικά ως παχύ φύλλο αλουμινίου χαλκού (συμπεριλαμβανομένου του επιφάνεια-αντιμετωπισμένου ηλεκτρολυτικού φύλλου αλουμινίου χαλκού και του κυλημένου φύλλου αλουμινίου χαλκού). Η βιομηχανία κατασκευής φύλλων αλουμινίου PCB και χαλκού εσωτερικά και στο εξωτερικό είναι πιό εξοικειωμένη να διαιρέσει συγκεκριμένα το παχύ φύλλο αλουμινίου χαλκού σε τρεις ποικιλίες βασισμένες στο ονομαστικό πάχος της, αυτό με το πάχος 105μm (≥ 3oz) ~ 240μm ή καλείται παχύ φύλλο αλουμινίου χαλκού ένας με το πάχος 300μm ή καλείται έξοχος-παχύ φύλλο αλουμινίου χαλκού ένας με το πάχος 600μm και αναφέρεται ανωτέρω ως έξοχο ΑΝΩΤΑΤΟ φύλλο αλουμινίου χαλκού.

Το παχύ φύλλο αλουμινίου χαλκού και το έξοχος-παχύ φύλλο αλουμινίου χαλκού ανήκουν σε ένα είδος ειδικού φύλλου αλουμινίου χαλκού PCB. Εκτός από τη συμβατική ηλεκτρολυτική απόδοσή του φύλλων αλουμινίου χαλκού (ή κυλημένων φύλλων αλουμινίου χαλκού), έχει επίσης τέτοια ειδική απόδοση όπως το στρώμα διεύθυνσης του υψηλής τάσης πίνακα ή το εσωτερικό στρώμα μετάλλων ψύξης πυρήνων του υψηλής τάσης PCB, και άλλες ειδικές απαιτήσεις απόδοσης. Αυτές οι ειδικές απαιτήσεις απόδοσης είναι να ικανοποιηθούν οι όροι εφαρμογής, οι όροι επεξεργασίας και άλλες πτυχές από τα κατάντη προϊόντα της. Οι απαιτήσεις απόδοσης εφαρμογής από το εκφράζονται συνήθως στα χαρακτηριστικά ότι το κύκλωμα διεύθυνσης του παχιού χαλκού μπορεί σταθερά να φέρει υψηλής τάσης, και μπορεί καλύτερα να διανείμει την υψηλή θερμότητα που παράγεται από φορτωμένο τον υψηλής τάσης σε ένα υπόστρωμα.

Τα τελευταία χρόνια, με την επέκταση της εφαρμογής ο τομέας του βαριού χαλκού τύπωσε τον πίνακα κυκλωμάτων, και η αύξηση της παραγωγής και πωλήσεις, της παραγωγής και των πωλήσεων του παχιού φύλλου αλουμινίου χαλκού επίσης έχει βελτιωθεί σημαντικά. Σύμφωνα με τις στατιστικές, η παραγωγή και οι πωλήσεις της έχουν αποτελέσει 5 ~ 6% της παγκόσμιας παραγωγής και των πωλήσεων του ηλεκτρονικού φύλλου αλουμινίου χαλκού, το οποίο είναι 17.000 ~ 20.000 τόνοι/έτος.

1.6 περισσότερες επιδείξεις του βαριού PCB χαλκού
