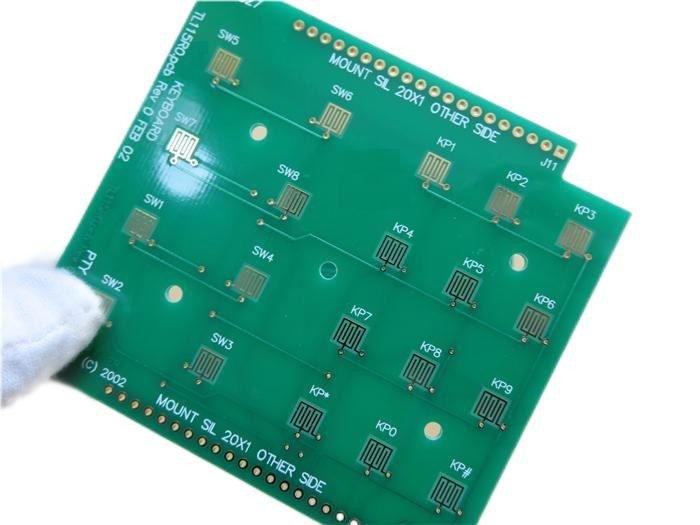

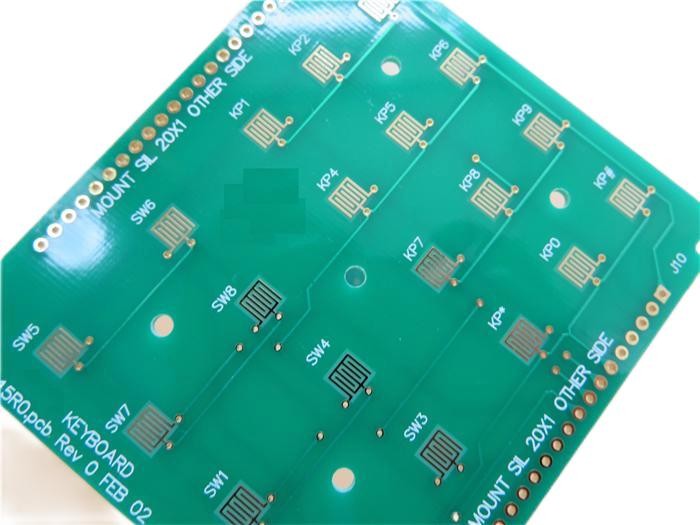

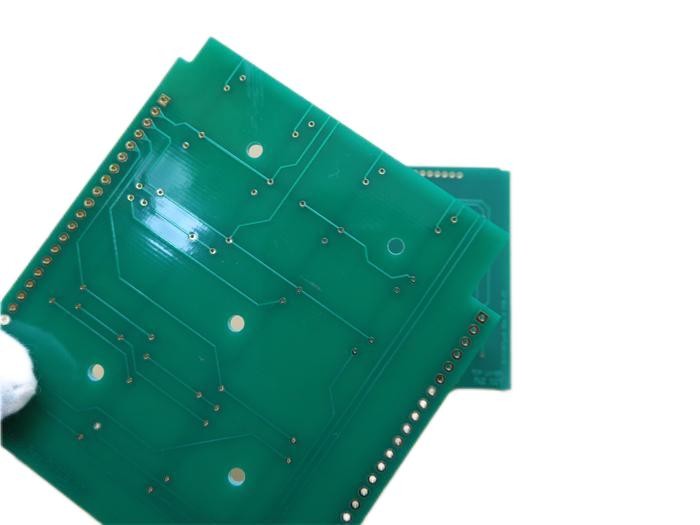

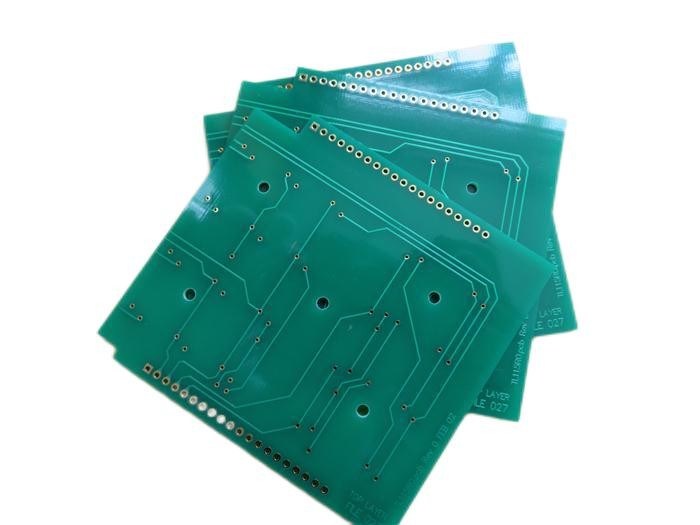

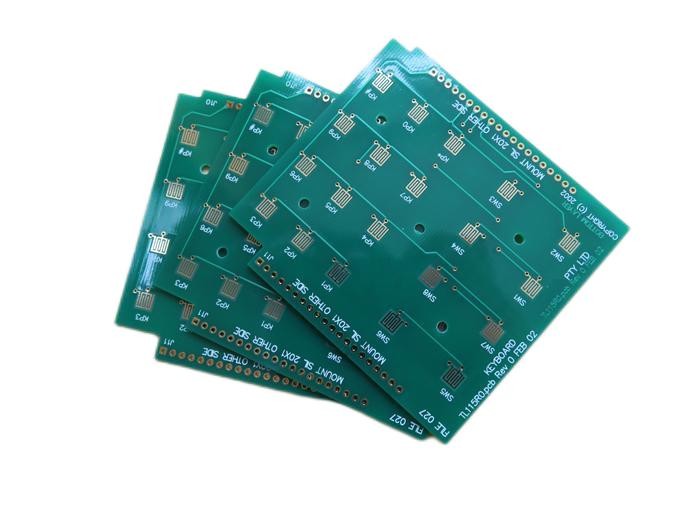

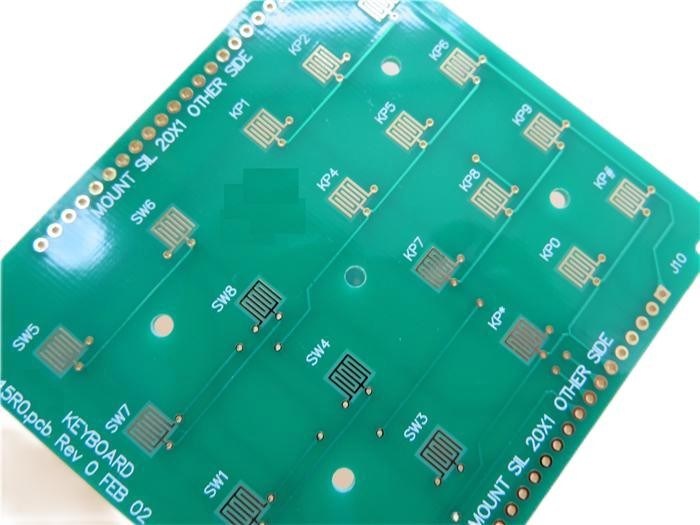

Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως

Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως

  • Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως
  • Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως
  • Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως
  • Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως
  • Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως
Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-455-V9.96
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD 9.99-99.99
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 10 εργάσιμες ημέρες
Όροι πληρωμής: T/T / Paypal
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: FR-4 Tg170℃ Πίνακας πυκνά: 1.6mm ±0.16
Εξωτερικός χαλκός πυκνά: 1 oz Η επιφάνεια τελειώνει: Σκληρός χρυσός
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος Χρώμα του συστατικού μύθου: Άσπρος
ΔΟΚΙΜΗ: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



1.1 γενική περιγραφή

Αυτό είναι ένας τύπος διπλού πλαισιωμένου πίνακα κυκλωμάτων που στηρίζεται στο υπόστρωμα FR-4 με Tg 170°C για την εφαρμογή του αριθμητικού πληκτρολογίου. Είναι 1,6 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το σκληρό χρυσό στα μαξιλάρια. Το υλικό βάσεων είναι από Shengyi παρέχοντας 1 επάνω PCB ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 πίνακες συσκευάζονται για την αποστολή.



1.2 χαρακτηριστικά γνωρίσματα και οφέλη

1. Υλικό βιομηχανικών προτύπων με υψηλό Tg (170℃ από DSC) και την άριστη θερμική αξιοπιστία

2. Αμόλυβδες συνελεύσεις με μια μέγιστη θερμοκρασία επανακυκλοφορίας 260℃

3. Η διαδικασία SMT είναι ανθεκτική στη συγκόλληση επανακυκλοφορίας, ανθεκτική στην επανάληψη

4. Γρήγορη και έγκαιρη παράδοση

5. ISO9001, ISO14001, επικυρωμένο UL εργοστάσιο κατασκευής

6. Ανταγωνιστική τιμή

7. Καμία ποιοτική καταγγελία δεν προορίζεται να κερδίσει χρήματα

8. Γρήγορος έλεγχος CADCAM και ελεύθερη αναφορά PCB.



Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως 0



1.3 προδιαγραφές PCB

Στοιχείο Περιγραφή Απαίτηση Πραγματικός
Βασικές πληροφορίες Τύπος πινάκων Πλαισιωμένο διπλάσιο PCB Πλαισιωμένο διπλάσιο PCB
Αρίθμηση στρώματος 2 στρώματα 2 στρώματα
Μέγεθος πινάκων 65 Χ 71mm=1UP 65 Χ 71mm=1UP
Φύλλο πλαστικού Φυλλόμορφος τύπος FR4 TG≧170: CTI: 175V-249V FR4 TG≧170: CTI: 175V-249V
Προμηθευτής / /
Tg TG ≧170℃ TG ≧170℃
Τελειωμένο πάχος 1.6+/10% χιλ. 1,57 χιλ.
Πάχος επένδυσης Πάχος $cu PTH >um 20 22.13um
Εσωτερικό πάχος $cu στρώματος 1/1 OZ 1/1 OZ
Πάχος $cu επιφάνειας um 35 45.1 um
Μάσκα ύλης συγκολλήσεως Υλικός τύπος LP-4G Γ-05 LP-4G Γ-05
Προμηθευτής Γιαγιά Ya Γιαγιά Ya
Χρώμα Πράσινος Πράσινος
Ενιαίος/και οι δύο πλευρές Και οι δύο πλευρές Και οι δύο πλευρές
S/M πάχος >=10.0 um 26.93 um
δοκιμή ταινιών της 3M ΚΑΜΙΑ φλούδα μακριά καμία φλούδα μακριά
Μύθος Υλικός τύπος S-380W S-380w
Προμηθευτής Tai yo Tai yo
Χρώμα Άσπρος Άσπρος
Θέση Και οι δύο πλευρές Και οι δύο πλευρές
δοκιμή ταινιών της 3M Καμία φλούδα μακριά καμία φλούδα μακριά
Κύκλωμα Πλάτος ιχνών (χιλ.) 0.203+/20%mm 0.195mm
Διάστημα (χιλ.) 0,203+/- 20%mm 0,199 χιλ.
Ηλεκτρολυτικός χρυσός Νικέλιο 100u» 112u»
Χρυσός 10u» 11.11u»
Δοκιμές Reliabilty Δοκιμή θερμικού κλονισμού 288±5℃, 10sec, 3 κύκλοι ΚΑΝΕΝΑΣ αποχρωματίστε, ΚΑΜΙΑ απελασματοποίηση
δοκιμή abllity ύλης συγκολλήσεως 245±5℃ 100% βρέξιμο
Λειτουργία Δοκιμή Electrioal 100% πέρασμα
Πρότυπα Μια επι-κατηγορία 2, ΚΑΤΗΓΟΡΊΑ 2 600H IPC_6012C 100% Πέρασμα
Εμφάνιση Οπτική επιθεώρηση 100% Πέρασμα
στρέβλωση και συστροφή <> 0,26%
Β-αυλάκι Πάχος β-περικοπών 0.4±0.1 χιλ. 0.41mm
Γωνία 30+/- 5 30º
Πίνακας τρυπανιών (χιλ.) T1 PTH 0.508+/0.075mm
T2 PTH 0.710+/0.075mm
T3 NPTH 5.000+/0.05mm



1.4 εφαρμογές

Ηλεκτρικός κινητήρας

PC Bluetooth

Συνεχές ρεύμα στο συνεχές ρεύμα μετατροπέας

Τσιπ ΠΣΤ

Προσαρμοστής USB Wlan

Πομποδέκτης RF

Εναλλασσόμενο ρεύμα στο ΣΥΝΕΧΉ αναστροφέα

Ελεγχόμενη πρόσβαση

Συνδυαστής πολυζεύξεων

Δέκτες οπτικών ινών



1.5 η ικανότητα PCB μας (2022)


Παράμετρος Αξία
Αριθμήσεις στρώματος1-32
Υλικό υποστρωμάτων RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 RT/Duriod 5880 RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC TMM4, TMM10, κάπα 438 Tlf-35 RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 TLX-0, TLX-6, TLX-7, TLX-8 TLX-9, TLY-3, TLY-5 PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) AD450, AD600, AD1000, TC350 Nelco N4000, N9350, N9240 FR-4   (Υψηλό Tg S1000-2M, TU-872 SLK, TU-768, αυτός-180A κ.λπ.), FR-4 υψηλό CTI>600V Polyimide, PET Πυρήνας κ.λπ. μετάλλων.
Μέγιστο μέγεθος Δοκιμή πετάγματος: 900*600mm, δοκιμή 460*380mm, καμία δοκιμή 1100*600mm προσαρτημάτων
Ανοχή περιλήψεων πινάκων ±0,0059»(0.15mm)
Πάχος PCB 0,0157» - 0,3937» (0.40mm--10.00mm)
Ανοχή πάχους (T≥0.8mm) ±8%
Ανοχή πάχους (t<0.8mm) ±10%
Πάχος στρώματος μόνωσης 0,00295» - 0,1969» (0.075mm--5.00mm)
Ελάχιστη διαδρομή 0,003» (0.075mm)
Ελάχιστο διάστημα 0,003» (0.075mm)
Εξωτερικό πάχος χαλκού 35µm--420µm (1oz-12oz)
Εσωτερικό πάχος χαλκού 17µm--350µm (0.5oz - 10oz)
Τρύπα τρυπανιών (μηχανική) 0,0059» - 0,25» (0.15mm--6.35mm)
Τελειωμένη τρύπα (μηχανική) 0,0039» - 0,248» (0.10mm--6.30mm)
DiameterTolerance (μηχανικό) 0,00295» (0.075mm)
Εγγραφή (μηχανική) 0,00197» (0.05mm)
Λόγος διάστασης 12:1
Τύπος μασκών ύλης συγκολλήσεως LPI
Ελάχιστη γέφυρα Soldermask 0,00315» (0.08mm)
Ελάχιστη εκκαθάριση Soldermask 0,00197» (0.05mm)
Βούλωμα μέσω της διαμέτρου 0,0098» - 0,0236» (0.25mm--0.60mm)
Ανοχή ελέγχου σύνθετης αντίστασης ±10%
Η επιφάνεια τελειώνει HASL, HASL ΕΆΝ, ENIG, κασσίτερος IMM, IMM Ag, OSP, χρυσό δάχτυλο





Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως 1
