Ακρών οι πυργωτοί πίνακες κυκλωμάτων τρυπών PCB μισοί στηρίχτηκαν σε 1.6mm FR-4 με την μπλε μάσκα ύλης συγκολλήσεως

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng Technologies Limited
Πιστοποίηση:	UL
Αριθμό μοντέλου:	BIC-453-V8.79

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	USD 9.99-99.99
Συσκευασία λεπτομέρειες:	Κενό
Χρόνος παράδοσης:	10 εργάσιμες ημέρες
Όροι πληρωμής:	T/T / Paypal
Δυνατότητα προσφοράς:	45000 κομμάτια το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό βάσεων:	FR-4	Πίνακας πυκνά:	1.6mm ±0.16
Χαλκός πυκνά:	1OZ	Η επιφάνεια τελειώνει:	ENIG
Χρώμα μασκών ύλης συγκολλήσεως:	Μπλε	Χρώμα του συστατικού μύθου:	Άσπρος
ΔΟΚΙΜΗ:	100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ακρών οι πυργωτοί πίνακες κυκλωμάτων τρυπών PCB μισοί στηρίχτηκαν σε 1.6mm FR-4 με την μπλε μάσκα ύλης συγκολλήσεως
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

1.1 γενική περιγραφή
Αυτό είναι ένας τύπος του πολυστρωματικού PCB που στηρίζεται στο υπόστρωμα FR-4 με Tg 135°C για την εφαρμογή των ψηφιακών δεκτών. Είναι 1,6 χιλ. παχύ με το λευκό (Taiyo) στην μπλε μάσκα ύλης συγκολλήσεως και το χρυσό βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι από Shengyi παρέχοντας 25 επάνω σε PCBs ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Αμόλυβδες συνελεύσεις με μια μέγιστη θερμοκρασία επανακυκλοφορίας 260℃.
Καλή αντίσταση οξείδωσης και καλός διασκεδασμός θερμότητας.
Καλή επίδραση προστατευτικών καλυμμάτων
Ηλεκτρική δοκιμή και δοκιμή υψηλής τάσης
8000 τύποι των PCB το μήνα
Καμία ελάχιστη ποσότητα διαταγής. 1 κομμάτι είναι διαθέσιμο.
Δωρεάν δοκιμή πρωτοτύπων PCB

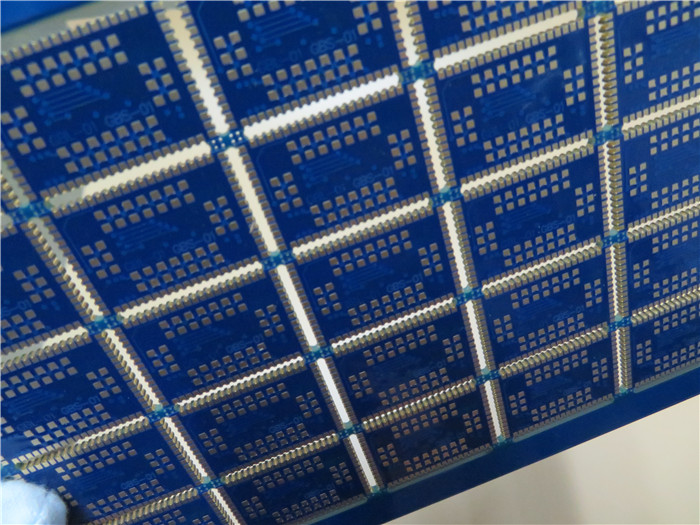

Ακρών οι πυργωτοί πίνακες κυκλωμάτων τρυπών PCB μισοί στηρίχτηκαν σε 1.6mm FR-4 με την μπλε μάσκα ύλης συγκολλήσεως 0

1.4 προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB	160.06 Χ 114.2mm=25PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πολυστρωματικό PCB
Αριθμός στρωμάτων	PCB 4 στρωμάτων
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ	Τοπ στρώμα - 0.018mm +plating
	PP 2116 (54%) + 1080 (64%) +2116 (54%)
	Innerlayer 1 - 0.018mm
	Πυρήνας FR-4 - 0.79mm
	Innerlayer 2 - 0.018mm
	PP 2116 (54%) + 1080 (64%) +2116 (54%)
	Κατώτατο στρώμα - 0.018mm +plating
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	7,8 mil/7,1 mil
Ελάχιστες/μέγιστες τρύπες:	0,4 χιλ. το /3.175 χιλ.
Αριθμός διαφορετικών τρυπών:	5
Αριθμός τρυπών τρυπανιών:	491
Αριθμός αλεσμένων αυλακώσεων:	60
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης:	0
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	FR-4 Tg135℃, S1141, Shengyi
Τελικό φύλλο αλουμινίου εξωτερικό:	1 oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0,5 oz
Τελικό ύψος του PCB:	1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσό (22,5%) 0.1µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Μπλε, ρ-500 BL, Onstatic
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ και κατώτατο σημείο.
Χρώμα του συστατικού μύθου	Λευκό, s-380W, Taiyo
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

1.4 εφαρμογές
Ακολουθώντας συσκευή ΠΣΤ
Ψηφιακός δέκτης
Ηλεκτρικοί μετασχηματιστές
Πλήμνη διακοπτών
Διαποδιαμορφωτές USB
Φορητά ηχητικά συστήματα
Δρομολογητής 4G διαποδιαμορφωτών
Φτηνό PLC
Παίκτης παιχνιδιών
Μετατροπείς

1.5 τα πλεονεκτήματά μας
1. ISO9001, ISO14001, ISO13485, επικυρωμένο UL εργοστάσιο κατασκευής
2. Η κατασκευή PCB είναι αυστηρά σύμφωνα με τις απαραίτητες προδιαγραφές
3. Ικανοποίηση των αναγκών PCB σας από το πρωτότυπο στη μαζική παραγωγή
4. Οι ισχυρές ικανότητες PCB υποστηρίζουν την έρευνα και την ανάπτυξή σας, τις πωλήσεις και το μάρκετινγκ
5. Παράδοση εγκαίρως υψηλότερη από το ποσοστό -χρόνος-παράδοσης 98%
6. 30000㎡ ικανότητα παραγωγής το μήνα
7. Ικανότητα PCB πρωτοτύπων στην ικανότητα παραγωγής όγκου
8. Κατηγορία 3 κατηγορίας 2/ΕΠΙ ΕΠΙ

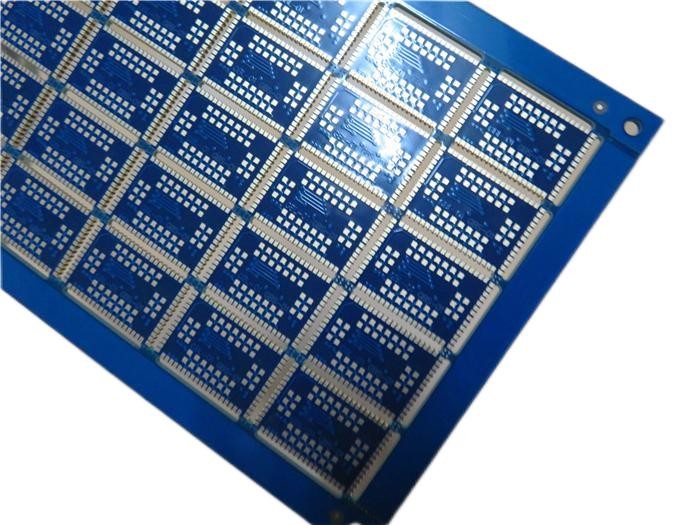

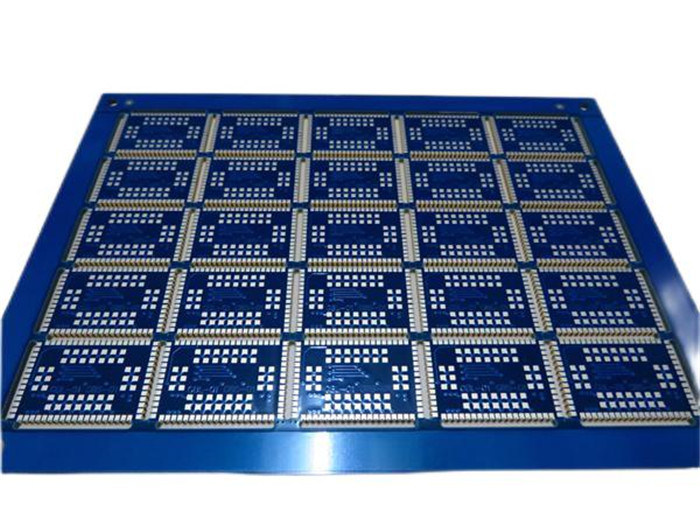

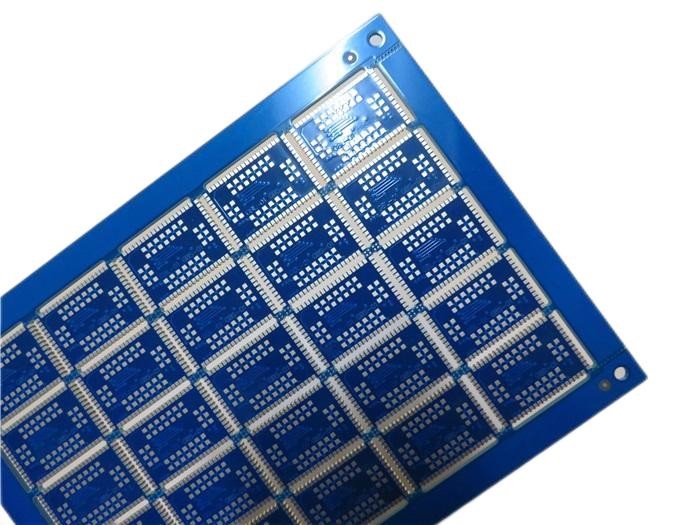

1.6 περισσότερες επιδείξεις των μισών τρυπών PCBs
Ακρών οι πυργωτοί πίνακες κυκλωμάτων τρυπών PCB μισοί στηρίχτηκαν σε 1.6mm FR-4 με την μπλε μάσκα ύλης συγκολλήσεως 1
