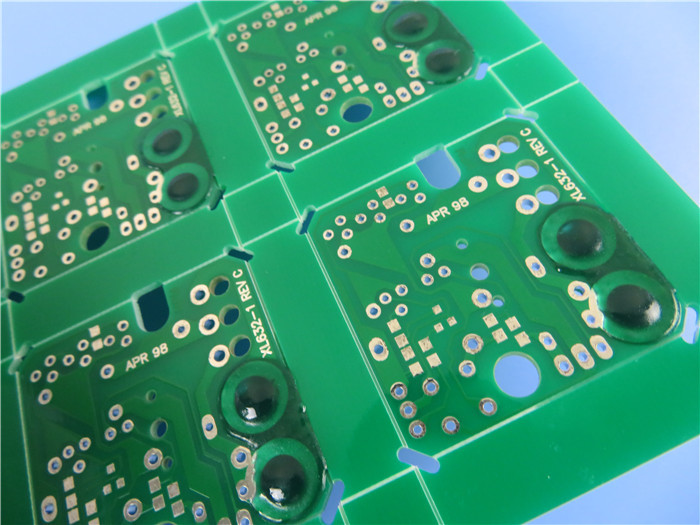

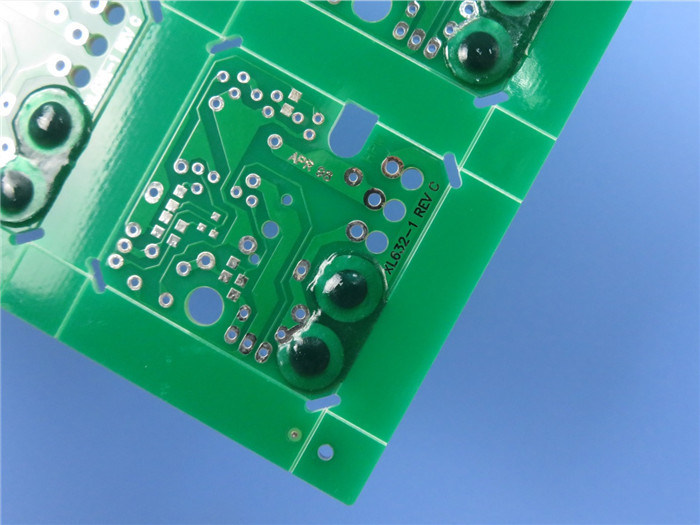

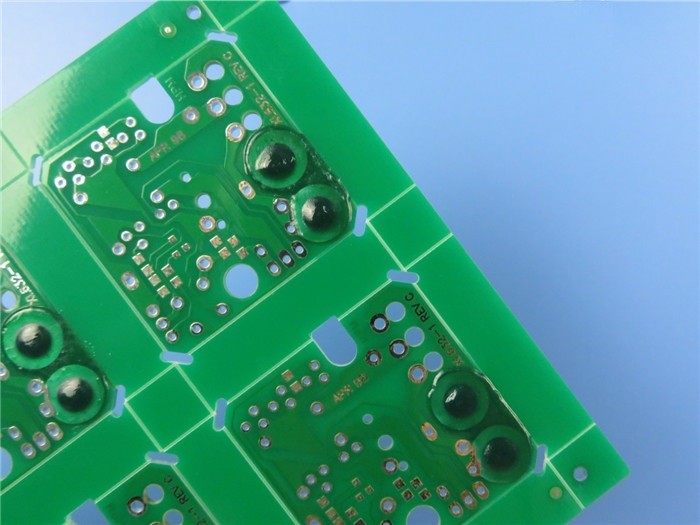

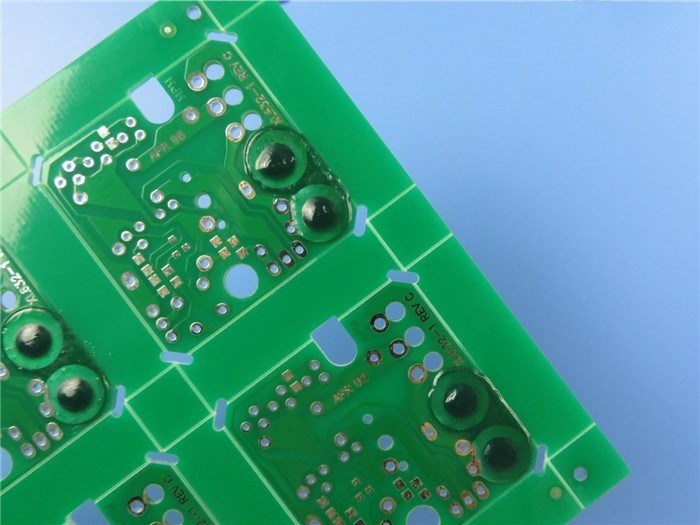

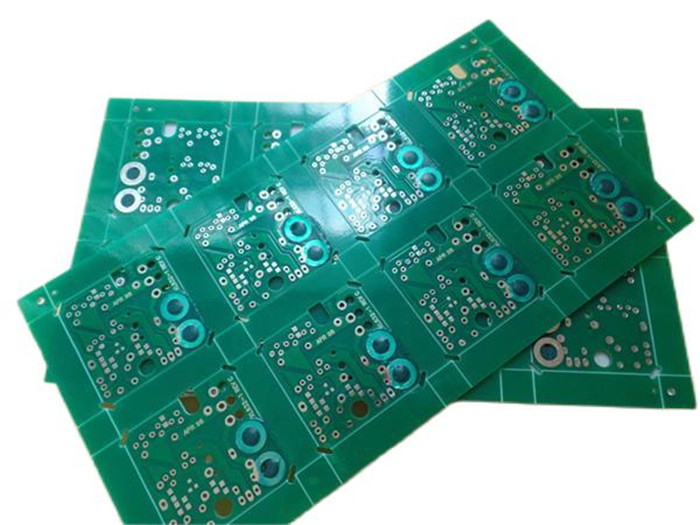

Τα PCB με Peelable καλύπτουν το διπλό πλαισιωμένο πίνακα κυκλωμάτων που στηρίζεται σε Tg170 FR-4 επένδυση HASL.
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
1.1 γενική περιγραφή

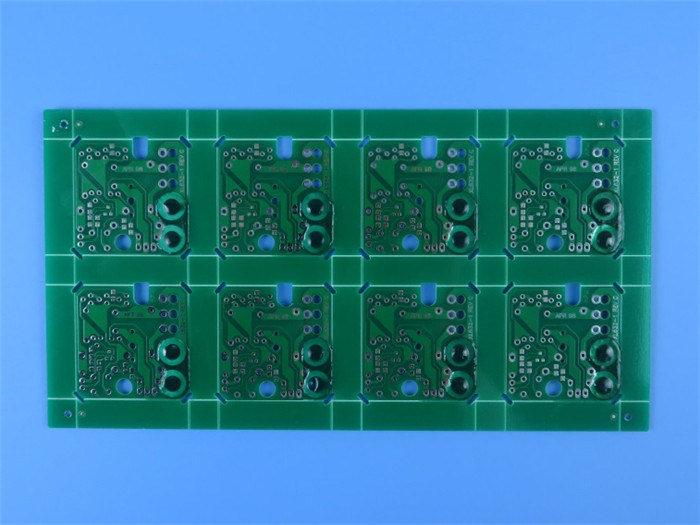

Αυτό είναι ένας τύπος 2 στρωμάτων πινάκων PCB που στηρίζονται στο υπόστρωμα FR-4 Tg170 για την εφαρμογή του διακόπτη 8 λιμένων. Είναι 1,6 χιλ. παχύ με το λευκό στην πράσινα μάσκα ύλης συγκολλήσεως και HASL (PB ελεύθερο) στα μαξιλάρια. Τα μεγάλα μαξιλάρια στο τοπ στρώμα προστατεύονται από Peelable τις μάσκες. Το υλικό βάσεων είναι από ITEQ παρέχοντας 8 επάνω πίνακες ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Υλικό βιομηχανικών προτύπων με υψηλό Tg (175℃ από DSC) και την άριστη θερμική αξιοπιστία.
Το άριστο βρέξιμο κατά τη διάρκεια της συστατικής συγκόλλησης και αυτό μπορεί να αποφύγει τη διάβρωση χαλκού.
Ηλεκτρική δοκιμή και δοκιμή υψηλής τάσης
Οι ισχυρές ικανότητες PCB υποστηρίζουν το reaearch και την ανάπτυξή σας, τις πωλήσεις και το μάρκετινγκ.
Γρήγορη χρονική ανοχή: 3-5 ημέρες
Ποσοστό καταγγελίας πελατών: <1>
1.3 προδιαγραφές PCB
Αριθμός στρωμάτων | 2 |
Τύπος πινάκων | Πλαισιωμένο διπλάσιο PCB |
Μέγεθος πινάκων | 146 Χ 96mm=8UP |
Πάχος πινάκων | 1,6 χιλ. +/0,16 |
Υλικό πινάκων | FR-4 |
Υλικός προμηθευτής πινάκων | ITEQ |
Αξία Tg του υλικού πινάκων | 170℃ |
Πάχος $cu PTH | ≥20 um |
Εσωτερικό $cu Iayer thicknes | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Πάχος $cu επιφάνειας | um 35 (1oz) |
Ο τύπος μασκών ύλης συγκολλήσεως και διαμορφώνει το αριθ. | LPSM, PSR-2000GT600D, μάσκα Peelable |
Προμηθευτής μασκών ύλης συγκολλήσεως | TAIYO |
Χρώμα μασκών ύλης συγκολλήσεως | Πράσινος |
Αριθμός μασκών ύλης συγκολλήσεως | 2 |
Πάχος της μάσκας ύλης συγκολλήσεως | um 14 |
Τύπος μελανιού Silkscreen | IJR-4000 MW300 |
Προμηθευτής Silkscreen | TAIYO |
Χρώμα Silkscreen | Άσπρος |
Αριθμός Silkscreen | 1 |
Ίχνος Mininum (mil) | 11,5 mil |
Η ελάχιστη Gap (mil) | 6 mil |
Η επιφάνεια τελειώνει | Συγκολλώντας επίπεδο ζεστού αέρα (HASL) |
RoHS που απαιτείται | Ναι |
Warpage | 0,19% |
Δοκιμή θερμικού κλονισμού | Πέρασμα, 288±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
Δοκιμή Solderablity | Πέρασμα, 255±5℃, 5 δευτερόλεπτα που βρέχει την περιοχή λιγότερο 95% |
Λειτουργία | 100% ηλεκτρική δοκιμή περασμάτων |
Εργασία | Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6012C την κατηγορία 2 |
Πίνακας τρυπανιών (χιλ.) | T1: 0,600 |
T2: 0,700 | |
T3: 0,800 | |
T4: 1,000 | |
T5: 1,100 | |
T6: 1,200 | |
T7: 1,240 | |
T8: 1,300 | |
T9: 1,350 | |
T10: 1,400 |
1.4 εφαρμογές
Δρομολογητής WiFi
ΠΣΤ ιχνηλατών
Οδηγημένα μπαταρία φω'τα
Τμήματα ηλεκτρονικής
Καταδίωξη αυτοκινήτων
Συστήματα Scada
Συσκευή αποστολής σημάτων ΠΣΤ
Εναλλασσόμενο ρεύμα στο ΣΥΝΕΧΉ διορθωτή
Εναλλασσόμενο ρεύμα στους ΣΥΝΕΧΕΊΣ μετατροπείς
Εξοπλισμός δοκιμής
1.5 διαδικασία παραγωγής του πολυστρωματικού PCB PTH (μάσκα Peelable)
(1). Υλική κουρά
(2). Εσωτερική ξηρά ταινία στρώματος
(3). Εσωτερικό στρώμα χαρακτική
(4). AOI 1
(5). Μαύρη οξείδωση
(6). Αλέθοντας πλαίσιο περιλήψεων
(7). Έξω διάτρηση στρώματος
(8). PTH
(9). Έξω ξηρά ταινία στρώματος
(10). Electro-Plating χαλκός-κασσίτερου
(11). Αποφλοίωση και χαρακτική
(12). AOI 2
(13). Μάσκα ύλης συγκολλήσεως
(14). Εκτύπωση Silkscreen
(15). Λήξη επιφάνειας
(16). Ηλεκτρική δοκιμή
(17). Χάραξη περιγράμματος σχεδιαγράμματος
(18). Μάσκα Peelable
(19). FQC
(20). Συσκευασία
(21). Παράδοση
