RO4533 τυπωμένο υψηλή συχνότητα PCB κεραιών RF Rogers 20mil 30mil 60mil πινάκων κυκλωμάτων

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng Technologies Limited
Πιστοποίηση:	UL
Αριθμό μοντέλου:	BIC-185-V3.38

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 κομμάτι
Τιμή:	USD 9.99-99.99
Συσκευασία λεπτομέρειες:	Κενό
Χρόνος παράδοσης:	10 ΕΡΓΑΣΙΜΗ ΗΜΕΡΑ
Όροι πληρωμής:	T/T, Paypal
Δυνατότητα προσφοράς:	50000 κομμάτι το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό πινάκων:	RO4533	Πάχος πινάκων:	0.8mm
Επιφάνεια/εσωτερικό πάχος $cu στρώματος:	1oz,	Η επιφάνεια τελειώνει:	χρυσός βύθισης
Χρώμα Coverlay:	Πράσινος	Χρώμα Μεταξοτυπίας:	άσπρος
Λειτουργία:	100% επιτυχής ηλεκτρική δοκιμή	Αριθμός στρωμάτων:	2

Ιδιοκτησία	RO4533	Κατεύθυνση	Μονάδες	Όρος	Μέθοδος δοκιμής
Διηλεκτρική σταθερά, διαδικασία του ER	3.3 ± 0,08	Ζ	-	10 GHz/23℃ 2,5 Ghz	ΕΠΙ-TM-650,2.5.5.5
Παράγοντας διασκεδασμού	0,002	Ζ	-	2.5 GHz/23℃	ΕΠΙ-TM-650, 2.5.5.5
Παράγοντας διασκεδασμού	0,0025	Ζ	-	10 GHz/23℃	ΕΠΙ-TM-650, 2.5.5.5
PIM (χαρακτηριστικό)	-157	-	dBc	Απεικονισμένος 43 σκουπισμένους dBm τόνους	Συσκευή ανάλυσης Summitek 1900b PIM
Διηλεκτρική δύναμη	>500	Ζ	V/mil	0,51 χιλ.	ΕΠΙ-TM-650, 2.5.6.2
Διαστατική σταθερότητα	<0>	Χ, Υ	mm/m (mils/ίντσα)	μετά από χαράξτε	ΕΠΙ-TM-650, 2.4.39A
Συντελεστής της θερμικής επέκτασης	13	Χ	ppm/℃	-55 έως 288℃	ΕΠΙ-TM-650, 2.4.41
	11	Υ
	37	Ζ
Θερμική αγωγιμότητα	0,6	-	W (m.K)	80℃	ASTM C518
Απορρόφηση υγρασίας	0,02	-	%	D48/50	ΕΠΙ-TM-650, ΤΟ 2.6.2.1 ASTM D570
Tg	>280	-	℃ TMA	Α	ΕΠΙ-TM-650, 2.4.24.3
Πυκνότητα	1.8	-	gm/cm3	-	ASTM D792
Δύναμη φλούδας χαλκού	6.9 (1,2)	-	lbs/in (N/mm)	1 oz. Μετα επιπλέον σώμα ύλης συγκολλήσεως EDC	ΕΠΙ-TM-650, 2.4.8
Εύφλεκτο	ΜΗ FR	-	-	-	UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας	Ναι	-	-	-	-

RO4533 τυπωμένο υψηλή συχνότητα PCB κεραιών RF Rogers 20mil 30mil 60mil πινάκων κυκλωμάτων

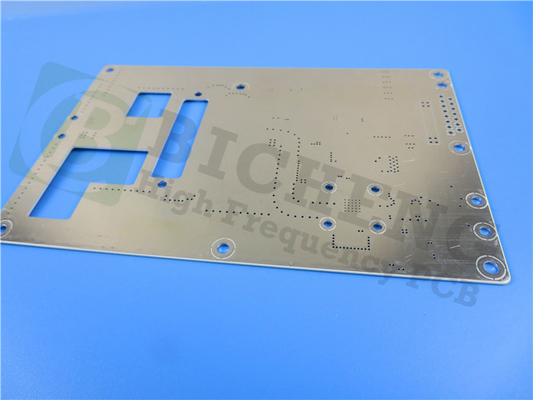

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

RO4533 τα φύλλα πλαστικού υψηλής συχνότητας, κεραμικός-γεμισμένο, glass-reinforced βασισμένο στον υδρογονάνθρακα υλικό, κοστίζονται/υλικά απόδοσης από την εταιρία Rogers, που κατασκευάζεται συγκεκριμένα και που κατασκευάζεται για να ικανοποιήσει τη συγκεκριμένη ζήτηση των αγορών κεραιών. Έχει μια διηλεκτρική σταθερά 3,3 και μια εφαπτομένη απώλειας (Df) 0,0025 που μετριέται σε 10 Ghz. Αυτές οι τιμές επιτρέπουν στους σχεδιαστές κεραιών για να πραγματοποιήσουν τις ουσιαστικές τιμές κέρδους ελαχιστοποιώντας την απώλεια σημάτων. Κατά συνέπεια, δίνει την άριστη παθητική απάντηση ενδοδιαμόρφωσης που απαιτείται για τις κινητές microstrip υποδομής εφαρμογές κεραιών.

Είναι μια προσιτή εναλλακτική λύση στις συμβατικότερες τεχνολογίες κεραιών PTFE, επιτρέποντας κατά συνέπεια στους σχεδιαστές μας για να βελτιστοποιήσει την τιμή και την απόδοση των κεραιών. Τα συστήματα ρητίνης των διηλεκτρικών υλικών RO4533 σχεδιάζονται για να παρέχουν τις απαραίτητες ιδιότητες για την ιδανική απόδοση κεραιών. Οι συντελεστές της θερμικής επέκτασης (CTEs) και στις κατευθύνσεις Χ και Υ είναι παρόμοιοι με αυτήν του χαλκού. Η καλή αντιστοιχία CTE μειώνει τις πιέσεις στην τυπωμένη κεραία πινάκων κυκλωμάτων.

Χαρακτηριστικά γνωρίσματα και οφέλη

1. Χαμηλή απώλεια 0,0025, χαμηλό DK 3,3, χαμηλή απάντηση PIM: Ευρύ φάσμα της χρήσης εφαρμογής

2. Thermoset σύστημα ρητίνης: Συμβατό σύστημα με την τυποποιημένη επεξεργασία PCB

3. Άριστη διαστατική σταθερότητα: Μεγαλύτερη παραγωγή στα μεγαλύτερα μεγέθη επιτροπών

4. Ομοιόμορφες μηχανικές ιδιότητες: Διατηρεί τη μηχανική μορφή κατά τη διάρκεια του χειρισμού

5. Υψηλή θερμική αγωγιμότητα: Βελτιωμένος χειρισμός δύναμης

Χαρακτηριστικές εφαρμογές:

1. Κυψελοειδείς κεραίες σταθμών βάσης υποδομής

2. Δίκτυα κεραιών WiMAX

Η ικανότητα PCB μας (RO4533)

Ικανότητα PCB (RO4533)
Υλικό PCB:	Κεραμικός-γεμισμένος, Glass-reinforced υδρογονάνθρακας
Προσδιορισμός:	RO4533
Διηλεκτρική σταθερά:	3.3
Παράγοντας διασκεδασμού	0,0025 10GHz
Αρίθμηση στρώματος:	Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB:	20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει:	Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP κ.λπ….

RO4533 χαρακτηριστικές τιμές

Ιδιοκτησία	RO4533	Κατεύθυνση	Μονάδες	Όρος	Μέθοδος δοκιμής
Διηλεκτρική σταθερά, διαδικασία του ER	3.3 ± 0,08	Ζ	-	10 GHz/23℃ 2,5 Ghz	ΕΠΙ-TM-650,2.5.5.5
Παράγοντας διασκεδασμού	0,002	Ζ	-	2.5 GHz/23℃	ΕΠΙ-TM-650, 2.5.5.5
Παράγοντας διασκεδασμού	0,0025	Ζ	-	10 GHz/23℃	ΕΠΙ-TM-650, 2.5.5.5
PIM (χαρακτηριστικό)	-157	-	dBc	Απεικονισμένος 43 σκουπισμένους dBm τόνους	Συσκευή ανάλυσης Summitek 1900b PIM
Διηλεκτρική δύναμη	>500	Ζ	V/mil	0,51 χιλ.	ΕΠΙ-TM-650, 2.5.6.2
Διαστατική σταθερότητα	<0>	Χ, Υ	mm/m (mils/ίντσα)	μετά από χαράξτε	ΕΠΙ-TM-650, 2.4.39A
Συντελεστής της θερμικής επέκτασης	13	Χ	ppm/℃	-55 έως 288℃	ΕΠΙ-TM-650, 2.4.41
	11	Υ
	37	Ζ
Θερμική αγωγιμότητα	0,6	-	W (m.K)	80℃	ASTM C518
Απορρόφηση υγρασίας	0,02	-	%	D48/50	ΕΠΙ-TM-650, ΤΟ 2.6.2.1 ASTM D570
Tg	>280	-	℃ TMA	Α	ΕΠΙ-TM-650, 2.4.24.3
Πυκνότητα	1.8	-	gm/cm3	-	ASTM D792
Δύναμη φλούδας χαλκού	6.9 (1,2)	-	lbs/in (N/mm)	1 oz. Μετα επιπλέον σώμα ύλης συγκολλήσεως EDC	ΕΠΙ-TM-650, 2.4.8
Εύφλεκτο	ΜΗ FR	-	-	-	UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας	Ναι	-	-	-	-
