Γεια ο καθένας,

Σήμερα, πρόκειται να μιλήσουμε για το PCB υψηλής συχνότητας 5 στρωμάτων που γίνεται σε Rogers RO4003C.

το PCB 5 στρωμάτων κατασκευάζεται σε 3 πυρήνες RO4003C και του χαραγμένου χαλκού 1 στρώματος για να επιτύχει μακριά 5 στρώματα.

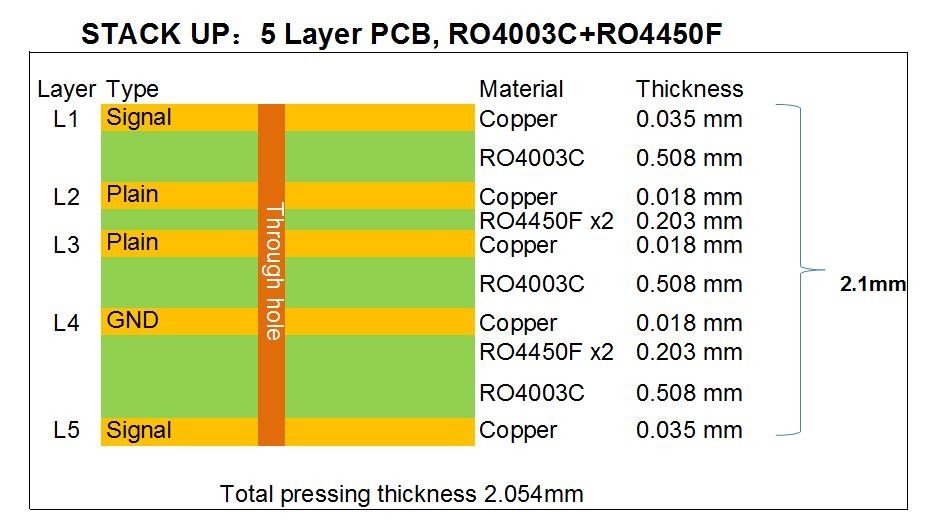

Βλέποντας από το σωρό επάνω, μπορούμε να δούμε 3 φύλλα 20 mil των πυρήνων επιτυγχάνουμε τη βασική δομή στρώματος, 2 στρώματα συνδέουν bondply τους 3 πυρήνες που οδηγούν στον πίνακα 5 στρώματος.

Το βάρος χαλκού στο εσωτερικός-στρώμα είναι μισή ουγγιά, εξωτερικός-στρώμα 1 ουγγιά.

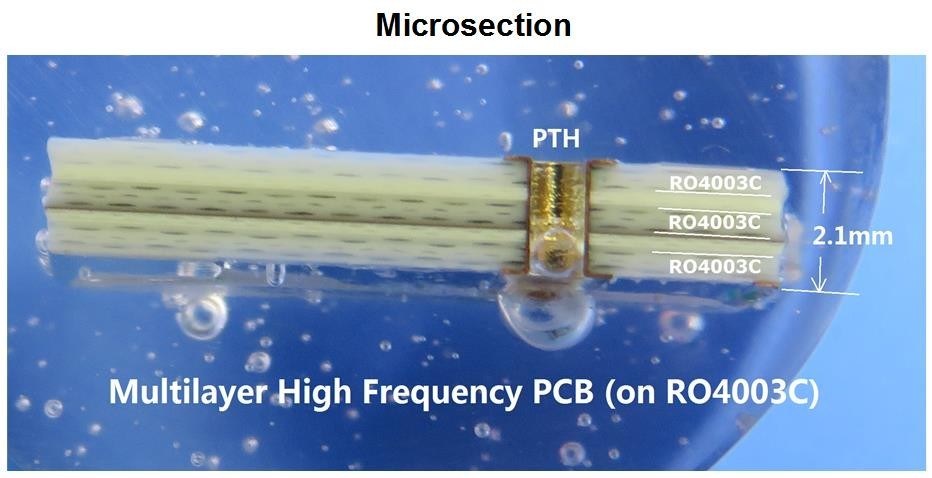

Αυτό είναι η εικόνα του microsection, η οποία μπορεί να απεικονίσει πιό διαισθητικά τη δομή του πίνακα.

Καμία μάσκα ύλης συγκολλήσεως δεν εφαρμόζεται στην επιφάνεια, τα μαξιλάρια είναι χρυσός βύθισης.

Πραγματικά ο σωρός επάνω πολυστρωματικού PCBs μπορεί να γίνει σε πολλούς διαφορετικούς τρόπους σύμφωνα με τις διαφορετικές απαιτήσεις ή τις εφαρμογές για τις ελεγχόμενες σύνθετες αντιστάσεις, να επισημάνει τη μετάδοση κ.λπ. Υπάρχουν πολλοί πυρήνες τύπων για το σχεδιαστή μας για να επιλέξουν τα φύλλα πλαστικού RO4003C, όπως 8mil, σε 12mil, 16mil, 20mil κ.λπ.

Έχουμε ποικίλα υλικά υψηλής συχνότητας για τους πελάτες για να επιλέξουμε από, ο κεντρικός αγωγός είναι Rogers 4000 σειρές, 3000 σειρές, 5000 σειρές και 6000 σειρές, Taconic σειρές TLX, σειρές κ.λπ. TLY και κινεζικές σειρές κ.λπ. F4B.

Εάν ενδιαφέρεστε για, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.

Σας ευχαριστώ για την ανάγνωσή σας.
