RO4350B, 4003C Rogers 5880, 5870, 6002, 6010, 6006, 6035 RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-xxxx-V1.38 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD 2.88-6.99 per piece |
Συσκευασία λεπτομέρειες: | Κενό |
Χρόνος παράδοσης: | 4-5 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Αριθμός στρωμάτων: | 2 στρώμα | Γυαλί εποξικό: | F4B DK 2,65 |
---|---|---|---|
Τελικό ύψος του PCB: | 1.6mm | Τελικό φύλλο αλουμινίου εξωτερικό: | 3oz |
Η επιφάνεια τελειώνει: | ENIG | Χρώμα μασκών ύλης συγκολλήσεως: | Αριθ. |
Χρώμα του συστατικού μύθου: | Αριθ. | Δοκιμή: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
Γειά σου καθένας,
Σήμερα μιλάμε για έναν τύπο πίνακα κυκλωμάτων υψηλής συχνότητας F4B.
F4B το υλικό υψηλής συχνότητας σειράς είναι κυρίως ύφασμα ίνας υάλου PTFE και κεραμικός-γεμισμένο ύφασμα κ.λπ. ίνας υάλου PTFE. Είναι μια σειρά υλικών υψηλής συχνότητας του κινεζικού εμπορικού σήματος, το οποίο είναι φτηνό στην τιμή και το σταύλο στην ποιότητα. Εφαρμόζεται ευρέως στο ραντάρ, τη ναυσιπλοΐα, τη δορυφορική επικοινωνία, τις επικοινωνίες 4G, τις επικοινωνίες 5G και τους ομοίους.
Προδιαγραφές PCB | |
Αρίθμηση στρώματος: | Διπλάσιο που πλαισιώνεται |
Υλικό βάσεων: | F4B DK 2,65 |
Διάσταση: | 210 X 115mm |
Τελειωμένο πάχος | 1.6mm ±10% |
Τελειωμένο βάρος χαλκού: | 3oz |
SMOBC: | Αριθ. |
Η επιφάνεια τελειώνει: | Χρυσός βύθισης |
Οι κύριες προδιαγραφές αυτού του πίνακα είναι διπλός πλαισιωμένος πίνακας, το υπόστρωμα είναι F4B, DK σε 2,65, 210mm πολύ κατά 115mm ευρύ, 1.6mm που τελειώνουν πυκνά, τελειωμένος χαλκός 3oz, καμία μάσκα ύλης συγκολλήσεως καμία, και η επιφάνεια τελειώνει είναι χρυσός βύθισης.
Δείτε το σωρό επάνω.
Το τοπ στρώμα και το κατώτατο στρώμα είναι ο χαλκός 3oz που τελειώνουν. F4b το διηλεκτρικό υλικό είναι στη μέση 2 στρωμάτων χαλκού, που παρουσιάζει διηλεκτρική σταθερά σε 2,65

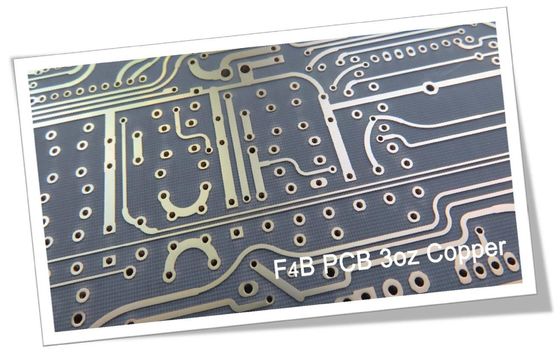

Από τη φωτογραφία αυτού του πίνακα, η διαδρομή είναι παχύτερη από τους κανονικούς πίνακες η επιφάνεια δεν τελειώνει είναι χρυσός βύθισης και καμία μάσκα ύλης συγκολλήσεως και.
Ικανότητα PCB | |
Υλικό PCB: | PTFE |
Κώδικας: | F4B σειρά |
Διηλεκτρική σταθερά: | 2.2, 2.55 και 2.65 |
2.17, 2.45, 2.75 και 3.0 | |
Αρίθμηση στρώματος: | 1 στρώμα, 2 στρώμα, πολυστρωματικός, υβριδικός τύπος |
Βάρος χαλκού: | 0.5oz, 1oz, 2oz, 3oz |
Πάχος PCB: | 0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, |
1.5mm, 2.0mm, 3.0mm, 4.0mm και 5.0mm, κ.λπ. | |
Μέγεθος PCB: | ≤400mm Χ 500mm |
Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, κασσίτερος κ.λπ. βύθισης. |
Η διηλεκτρική σταθερά του υλικού F4B είναι ευρεία, κυμαινόμενος 2,2 έως 3,0 σειρές πάχους πινάκων κ.λπ. 0.17mm 5.0mm. Μπορούμε να παρέχουμε σε σας την υπηρεσία πρωτοτύπων, τις μικρές batch και την υπηρεσία μαζικής παραγωγής.
Εάν έχοντας οποιεσδήποτε ερωτήσεις, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
Σας ευχαριστώ για την ανάγνωσή σας.
