Τυπωμένο PCB κεραιών PCB Rogers DK10.2 πινάκων κυκλωμάτων Rogers RO3010 υψηλή συχνότητα

Τυπωμένο PCB κεραιών PCB Rogers DK10.2 πινάκων κυκλωμάτων Rogers RO3010 υψηλή συχνότητα

  • Τυπωμένο PCB κεραιών PCB Rogers DK10.2 πινάκων κυκλωμάτων Rogers RO3010 υψηλή συχνότητα
  • Τυπωμένο PCB κεραιών PCB Rogers DK10.2 πινάκων κυκλωμάτων Rogers RO3010 υψηλή συχνότητα
  • Τυπωμένο PCB κεραιών PCB Rogers DK10.2 πινάκων κυκλωμάτων Rogers RO3010 υψηλή συχνότητα
Τυπωμένο PCB κεραιών PCB Rogers DK10.2 πινάκων κυκλωμάτων Rogers RO3010 υψηλή συχνότητα
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-0097-V1.37
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD 9.99-99.99
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 10 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 50000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Αριθμός στρωμάτων: 2 στρώμα, πολυστρωματικό, υβριδικό PCB Γυαλί εποξικό: RO3010
Τελικό ύψος του PCB: 5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm) Τελικό φύλλο αλουμινίου εξωτερικό: 0.5oz, 1oz, 2oz
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ…. Χρώμα μασκών ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Χρώμα του συστατικού μύθου: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. Δοκιμή: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Γειά σου ο καθένας,

Σήμερα είμαστε συζήτηση για την υψηλή συχνότητα PCBs RO3010.



RO3010 τα φύλλα πλαστικού κυκλωμάτων υψηλής συχνότητας είναι κεραμικός-γεμισμένα σύνθετα PTFE προοριζόμενα για τη χρησιμοποίηση στις εμπορικές εφαρμογές μικροκυμάτων και RF. Το προφανές χαρακτηριστικό του είναι ότι η ηλεκτρική απόδοση είναι εξαιρετική και η μηχανική ιδιοκτησία είναι σταθερή και συνεπής. Αυτό επιτρέπει στο σχεδιαστή μας για να αναπτύξει τον πολυστρωματικό πίνακα χωρίς αντιμετώπιση των προβλημάτων warpage ή αξιοπιστίας.

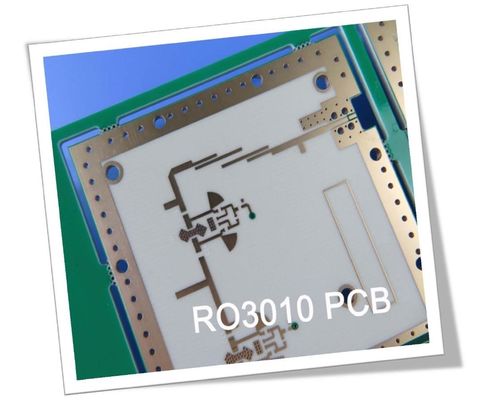

Τυπωμένο PCB κεραιών PCB Rogers DK10.2 πινάκων κυκλωμάτων Rogers RO3010 υψηλή συχνότητα 0



Τα περισσότερες χαρακτηριστικά γνωρίσματα και εφαρμογές είναι τα ακόλουθα:

1, άριστες μηχανικές ιδιότητες εναντίον της θερμοκρασίας, αυτό είναι αξιόπιστο stripline και πολυστρωματικές κατασκευές πινάκων.

2, ομοιόμορφες μηχανικές ιδιότητες, αυτό είναι κατάλληλα για τη χρήση με τα εποξικά υβριδικά σχέδια πινάκων γυαλιού πολυστρωματικά.

3, χαμηλές -επίπεδες αντιστοιχίες συντελεστή επέκτασης στο χαλκό, αυτό επιτρέπουν τις πιό αξιόπιστες τοποθετημένες επιφάνεια συνελεύσεις ιδανικό για τις εφαρμογές ευαίσθητες στην αλλαγή θερμοκρασίας και την άριστη διαστατική σταθερότητα εκθεμάτων.



Ικανότητα PCB
Υλικό PCB: Κεραμικός-γεμισμένο σύνθετο PTFE
Προσδιορισμός: RO3010
Διηλεκτρική σταθερά: 10. 2 ±0.3 (διαδικασία)
11.2 (σχέδιο)
Αρίθμηση στρώματος: 2 στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 5mil (0.127mm), 10mil (0.254mm),
25mil (0.635mm), 50mil (1.27mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….


RO3010 η υψηλή συχνότητα PCBs είναι διαθέσιμη με την πολυστρωματικής και υβριδικής κατασκευή διπλασίων που πλαισιώνονται, 0.5oz τελειωμένο στο 2oz χαλκό, 0,13 χιλ. στο παχύ, μέγιστο μέγεθος 1.3mm που 400 χιλ. κατά 500mm, επιφάνεια τελειώνουν με το γυμνό χαλκό, την ισοπέδωση ζεστού αέρα, τη βύθιση χρυσό κ.λπ.

Τυπωμένο PCB κεραιών PCB Rogers DK10.2 πινάκων κυκλωμάτων Rogers RO3010 υψηλή συχνότητα 1



Οι χαρακτηριστικές εφαρμογές είναι

1. Αυτοκίνητες εφαρμογές ραντάρ

2. Κεραίες ΠΣΤ

3. Ενισχυτές και κεραίες δύναμης

4. Κεραίες μπαλωμάτων για τις ασύρματες επικοινωνίες

5. Άμεσος δορυφόρος ραδιοφωνικής μετάδοσης

Τυπωμένο PCB κεραιών PCB Rogers DK10.2 πινάκων κυκλωμάτων Rogers RO3010 υψηλή συχνότητα 2

Το βασικό χρώμα του PCB RO3010 είναι άσπρο.



Η διαδικασία παραγωγής του PCB υψηλής συχνότητας RO3010 είναι παρόμοια με το τυποποιημένο PCB PTFE, έτσι είναι κατάλληλο για τη διαδικασία παραγωγής όγκου κερδίζοντας τη συμφέρουσα αγορά. Εάν έχοντας οποιεσδήποτε ερωτήσεις, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.

Σας ευχαριστώ για την ανάγνωσή σας.



Παράρτημα: Χαρακτηριστική αξία RO3010

Ιδιοκτησία RO3010 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 10.2±0.05 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign 11.2 Ζ   8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ 0,0022 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε -395 Ζ ppm/℃ 10 Ghz -50℃to 150 ΕΠΙ-TM-650 2.5.5.5
Διαστατική σταθερότητα 0,35
0,31
Χ
Υ
mm/m COND Α ΕΠΙ-TM-650 2.2.4
Ειδική αντίσταση όγκου 105   MΩ.cm COND Α ΕΠΙ 2.5.17.1
Ειδική αντίσταση επιφάνειας 105   COND Α ΕΠΙ 2.5.17.1
Εκτατός συντελεστής 1902
1934
Χ
Υ
MPA 23 ASTM Δ 638
Απορρόφηση υγρασίας 0,05   % D48/50 ΕΠΙ-TM-650 2.6.2.1
Συγκεκριμένη θερμότητα 0,8   j/g/k   Υπολογισμένος
Θερμική αγωγιμότητα 0,95   W/M/K 50 ASTM Δ 5470
Συντελεστής της θερμικής επέκτασης
(- 55 έως 288)
13
11
16
Χ
Υ
Ζ
ppm/℃ 23℃/50% RH ΕΠΙ-TM-650 2.4.4.1
TD 500   TGA   ASTM Δ 3850
Πυκνότητα 2.8   gm/cm3 23 ASTM Δ 792
Φλούδα Stength χαλκού 9.4   Ib/in. 1oz, EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως ΕΠΙ-TM 2.4.8
Εύφλεκτο Β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι
