Γειά σου καθένας,

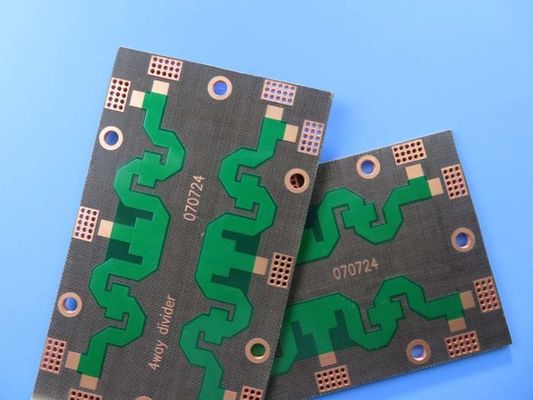

Σήμερα μιλάμε για τον πίνακα κυκλωμάτων υψηλής συχνότητας F4B (PTFE).
F4B είναι μια σειρά βασισμένων στο PTFE υλικών υψηλής συχνότητας που είναι εμπορικό σήμα της Κίνας. Έχει τα πλεονεκτήματα στην τιμή και την ποιότητα στην εφαρμογή της ναυσιπλοΐας, του ραντάρ, της δορυφορικής επικοινωνίας, των επικοινωνιών 4G, των επικοινωνιών 5G και των ομοίων.
Η κοινή διηλεκτρική σταθερά διαθέσιμη είναι 2,2, 2,55 και 2,65, άλλη αξία των διηλεκτρικών σταθερών είναι 2,17, 2,45, 2,75 και 3,0 κ.λπ. Το βάρος χαλκού διαθέσιμο είναι 0.5oz, 1oz και 2oz και 3oz το πάχος του πίνακα κυμαίνεται από 0.17mm ως 5.0mm.
| Ικανότητα PCB |
| Υλικό PCB: |
PTFE |
| Προσδιοριστής: |
F4B σειρά |
| Διηλεκτρική σταθερά: |
2.2, 2.55 και 2.65 |
| |
2.17, 2.45, 2.75 και 3.0 |
| Αρίθμηση στρώματος: |
2 στρώμα, πολυστρωματικός, υβριδικός τύπος |
| Βάρος χαλκού: |
0.5oz, 1oz, 2oz |
| Πάχος PCB: |
0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, |
| 1.5mm, 2.0mm, 3.0mm, 4.0mm και 5.0mm, κ.λπ. |
| Μέγεθος PCB: |
≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: |
Πράσινος, μαύρος, κανένα χρώμα κ.λπ…. |
| Η επιφάνεια τελειώνει: |
Γυμνοί χαλκός, HASL, ENIG κ.λπ. |
Μπορούμε να παρέχουμε σε σας τον ενιαίο πλαισιωμένο πίνακα, το διπλό πλαισιωμένο πίνακα, τον πολυστρωματικό πίνακα και τον υβριδικό πίνακα κυκλωμάτων με FR-4.
Το κοινό χρώμα της μάσκας ύλης συγκολλήσεως είναι πράσινο, μαύρο και κανένα χρώμα χρησιμοποιούμενο.
Η επιφάνεια τελειώνει συνήθως χρησιμοποιημένος είναι γυμνός χρυσός χαλκού (κανένα τέρμα), HASL και βύθισης.
Το βασικό χρώμα του PCB F4B είναι καφετί.
Ηλεκτρικές ιδιότητες F4B PTFE
| Όνομα |
Όρος δοκιμής |
Μονάδα |
Αξία |
| Πυκνότητα |
Κανονικό κράτος |
g/ εκατ.3 |
2.1~2.35 |
| Απορρόφηση υγρασίας |
Εμβύθιση στο αποσταγμένο νερό 20±2℃ για 24 ώρες |
% |
≤0.02 |
| Λειτουργούσα θερμοκρασία |
High-low αίθουσα θερμοκρασίας |
℃ |
-50℃~+260℃ |
| Θερμική αγωγιμότητα |
|
W/m/k |
0,8 |
|
CTE
(χαρακτηριστικός)
|
0~100℃
(εr: 2.1~2.3)
|
ppm/℃ |
25 (Χ) |
| 34 (Υ) |
| 252 (ζ) |
|
CTE
(χαρακτηριστικός)
|
0~100℃
(εr: 2.3~2.9)
|
ppm/℃ |
14 (Χ) |
| 21 (Υ) |
| 173 (ζ) |
|
CTE
(χαρακτηριστικός)
|
0~100℃
(εr: 2.9~3.5)
|
ppm/℃ |
12 (Χ) |
| 15 (Υ) |
| 95 (ζ) |
| Παράγοντας διακένωσης |
2 ώρες στο βραστό νερό |
% |
0,0002 |
| Ειδική αντίσταση επιφάνειας |
500V
Συνεχές ρεύμα
|
Κανονικό κράτος |
Μ·Ω |
≥1×104 |
| Σταθερές υγρασία και θερμοκρασία |
≥1×103 |
| Ειδική αντίσταση όγκου |
Κανονικό κράτος |
MΩ.cm |
≥1×106 |
| Σταθερές υγρασία και θερμοκρασία |
≥1×105 |
| Αντίσταση καρφιτσών |
500V συνεχές ρεύμα |
Κανονικό κράτος |
MΩ |
≥1×105 |
| Σταθερές υγρασία και θερμοκρασία |
≥1×103 |
| Διηλεκτρική δύναμη επιφάνειας |
Κανονικό κράτος |
d=1mm (Kv/mm) |
≥1.2 |
| Σταθερές υγρασία και θερμοκρασία |
≥1.1 |
| Διηλεκτρική σταθερά |
10GHZ |
εr |
2.20, 2.55, 2.65, 3.0, 3.5
(±2%)
|
| Παράγοντας διασκεδασμού |
10GHZ |
tgδ |
2.2 |
≤7×10-4 |
| 2.55~2.65 |
≤1×10-3 |
| 3.0~3.5 |
≤1.5×10-3 |
Εκτός από το PCB F4B, παρέχουμε επίσης τους πίνακες κυκλωμάτων υψηλής συχνότητας που εδρεύουν στο υλικές, taconic υλικό Rogers και την Αρλόν κ.λπ. Παραδείγματος χάριν ο κατάλογος κατωτέρω:
ROGERS RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 Κ.ΛΠ.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010
Taconic tlx-8, tly-5, RF-35TC, tlf-35 κ.λπ.
Αρλόν AD450, AD600 κ.λπ.
Είστε ευπρόσδεκτοι να μας έρθετε σε επαφή με για την έρευνά σας. Σας ευχαριστώ για την ανάγνωσή σας.
