Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-00201-V2.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD2.99-8.99 Per Piece
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 5-6 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος

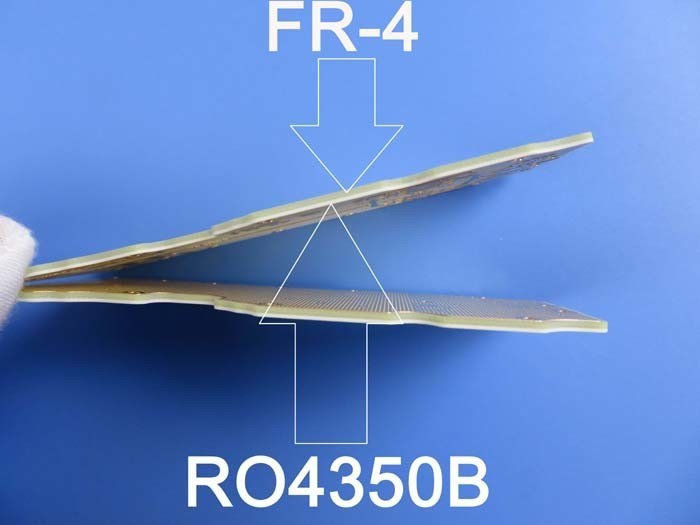

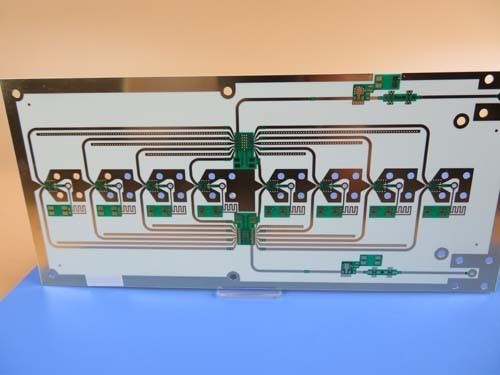

Γυαλί εποξικό: RO4350B Tg280℃, er<3.48, εταιρία Rogers. Τελικό ύψος του PCB: 0,3 χιλ. ±0.1mm
Τελικό φύλλο αλουμινίου εξωτερικό: 1.5oz Η επιφάνεια τελειώνει: Χρυσός βύθισης
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος Χρώμα του συστατικού μύθου: Άσπρος
Αριθμός στρωμάτων: 2 Δοκιμή: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Πώς να διακρίνει το βήμα (Stack-up) του PCB HDI;

Tag#Stacked μέσω τρικλισμένος μέσω HDI | PCB PCB 1+N+1 HDI | PCB 2+N+2 HDI



Στάσεις HDI για τη διασύνδεση υψηλής πυκνότητας. Περιέχει τη non-mechanical διάτρηση, το δαχτυλίδι των microvias και τυφλός μέσω κάτω από 6 mil, τα εσωτερικά και εξωτερικά στρώματα του πλάτους διαδρομής, χάσμα διαδρομής κάτω από 4 mil, διάμετρος μαξιλαριών είναι όχι περισσότερα από 0,35 χιλ. Καλούμε αυτό το είδος πολυστρωματικής μεθόδου παραγωγής PCB ως πίνακες κυκλωμάτων HDI. Το PCB HDI έχει μια υψηλότερη πυκνότητα καλωδίωσης ανά περιοχή μονάδων από το συμβατικό PCB. Έχουν τις λεπτότερες διαδρομές και τα διαστήματα, μικρότερα vias και συλλαμβάνουν τα μαξιλάρια και την υψηλότερη πυκνότητα κ.λπ. μαξιλαριών σύνδεσης.



Ι. τρύπες και vias

Καλυμμένος μέσω της τρύπας: Υπάρχει μόνο ένα είδος τρύπας, από το πρώτο στρώμα στο τελευταίο στρώμα. Είτε οι εξωτερικές είτε εσωτερικές γραμμές, τρύπες διαπερνιούνται. Έχει καλέσει έναν πίνακα μέσω-τρυπών.

Ο πίνακας μέσω-τρυπών δεν έχει καμία σχέση με τον αριθμό στρωμάτων. Συνήθως, τα δύο στρώματα που χρησιμοποιούνται από το καθένα είναι πίνακες μέσω-τρυπών, ενώ πολλοί διακόπτες και στρατιωτικοί πίνακες κυκλωμάτων επάνω 20 στρώματα, είναι ακόμα μέσω των τρυπών. Ο πίνακας κυκλωμάτων τρυπιέται με τρυπάνι κατευθείαν με ένα κομμάτι τρυπανιών, και έπειτα το χαλκό στην τρύπα για να διαμορφώσει μια πορεία. Σημειώστε εδώ ότι η κατευθείαν διάμετρος τρυπών είναι συνήθως 0,2 χιλ., 0.25mm και 0,3 χιλ., αλλά γενικά 0,2 χιλ. είναι ακριβότερα από 0.3mm. Επειδή το κομμάτι είναι πάρα πολύ λεπτό και εύκολο να σπαστεί, το τρυπάνι λειτουργεί πιό αργό. Το κόστος του χρόνου και του κομματιού απεικονίζεται στη αυξανόμενη τιμή του πίνακα κυκλωμάτων.



Τυφλός μέσω: η σύντμηση τυφλού μέσω της τρύπας, πραγματοποιεί τη σύνδεση μεταξύ του εσωτερικού στρώματος και του εξωτερικού στρώματος.

Θαμμένος μέσω: η σύντμηση θαμμένος μέσω της τρύπας, πραγματοποιεί τη σύνδεση μεταξύ του εσωτερικού στρώματος και του εσωτερικού στρώματος.



Τα περισσότερα από τα τυφλά vias/τα θαμμένα vias είναι μικρές τρύπες με μια διάμετρο 0,05 mm~0.15 χιλ. Τα τυφλά vias και τα θαμμένα vias γίνονται από το τρυπάνι λέιζερ, το πλάσμα χαρακτική και το τρυπάνι. Συνήθως το τρυπάνι λέιζερ είναι ο συνηθέστερα χρησιμοποιημένη. Ο σχηματισμός λέιζερ διαιρείται συνήθως σε μηχανή υπεριωδών λέιζερ του CO2 και YAG (UV).



Επέκταση: Το λέιζερ του CO2 είναι ελαφρύ υπέρυθρο φως κυμάτων γενικά 10,6 µm, που χρησιμοποιεί το μέσο αερίου του CO2 για να παραγάγει το λέιζερ, αποκαλούμενο λέιζερ αερίου. Στο πεδίο της χρήσης, χρησιμοποιείται γενικά στο μη μεταλλικό χαρακτηρισμό, ενώνοντας στενά και κόβοντας, η υψηλή δύναμη μπορεί επίσης να χρησιμοποιηθεί στην κοπή μετάλλων. Τα πρόωρα λέιζερ του CO2 είχαν την υψηλότερη δύναμη, έτσι τα λέιζερ αερίου χρησιμοποιούνται γενικά στην επεξεργασία.



Το λέιζερ στερεάς κατάστασης YAG αναφέρεται γενικά στο υπέρυθρο λέιζερ μήκους κύματος 1064 NM, χρησιμοποιώντας το μέσο στερεάς κατάστασης διέγερσης, συνήθως γνωστό ως λέιζερ στερεάς κατάστασης, το μήκος κύματος λέιζερ στερεάς κατάστασης είναι πιό σύντομο, η επεξεργασία της αποδοτικότητας είναι υψηλότερη, με την ανάπτυξη της τεχνολογίας, η δύναμη παίρνει επίσης υψηλότερη και υψηλότερη. Τα λέιζερ του CO2 έχουν αντικατασταθεί σε πολλές εφαρμογές.



ΙΙ. τύποι βημάτων (σωρός-UPS)

Στην Κίνα, χρησιμοποιούμε συνήθως «τα βήματα» για να πούμε το One-Step (1+N+1), σε δύο στάδια (2+N+2), σε τρία στάδια (3+N+3) κ.λπ. των διαφορετικών δυσκολιών HDI PCBs. Ο τρόπος να διακριθεί αυτός, δύο, τρία βήματα είναι να εξετάσει τον αριθμό χρησιμοποίησης των χρόνων λέιζερ. Αυτός πόσες φορές του πυρήνα PCB πίεσαν χρησιμοποιεί πόσες φορές του λέιζερ τρύπησαν με τρυπάνι, αυτά είναι τα «βήματα». Αυτό είναι η μόνη διαφορά.



1, ο Τύπος μιά φορά και το τρυπώντας με τρυπάνι φύλλο αλουμινίου ==> χαλκού Τύπου έξω-στρώματος ==> και η διάτρηση λέιζερ, αυτό είναι ένα βήμα (1+N+1), όπως φαίνεται κατωτέρω

Συσσωρευμένος μέσω τρικλισμένος μέσω HDI | PCB PCB 1+N+1 HDI | PCB 2+N+2 HDI| Πώς να διακρίνει το βήμα (Stack-up) του PCB HDI; 0



2. Ο Τύπος μιά φορά και η διάτρυση ==> outlayer πιέζουν το λέιζερ φύλλων αλουμινίου ==> χαλκού που τρυπά το εξωτερικό λέιζερ φύλλων αλουμινίου ==> χαλκού Τύπου στρώματος ==> με τρυπάνι που τρυπά πάλι. Εδώ είναι τα δύο βήματα (i+N+i, i≧2). Πρόκειται κυρίως να δει πόσες φορές της διάτρησης λέιζερ, αυτό είναι ο αριθμός βημάτων.



Ο σε δύο στάδια διαιρείται σε δύο τύπους: συσσωρευμένες τρύπες και τρικλισμένες τρύπες.



Η ακόλουθη εικόνα είναι ένα συσσωρευμένες οκτώ-στρώμα τρύπες σε δύο στάδια HDI, 3-6 στρώματα πιέζονται αρχικά, κατόπιν το 2$ο στρώμα εξωτερικού και το 7ο στρώμα πιέζονται επάνω, επεξεργαμένος τον πρώτο χρόνο τρυπανιών λέιζερ. μετά από τα τότε, 1$α και 8α στρώματα Τύπου επάνω και το τρυπάνι λέιζερ πάλι. Είναι δύο φορές του τρυπανιού λέιζερ. Δεδομένου ότι αυτά τα vias επιβάλλονται (συσσωρευμένος), η διαδικασία θα είναι λίγο δυσκολότερη και το κόστος είναι λίγο υψηλότερο.

Συσσωρευμένος μέσω τρικλισμένος μέσω HDI | PCB PCB 1+N+1 HDI | PCB 2+N+2 HDI| Πώς να διακρίνει το βήμα (Stack-up) του PCB HDI; 1


Η ακόλουθη εικόνα είναι ένα οκτώ-στρώμα τρίκλισε τις τρύπες σε δύο στάδια HDI. Αυτή η μέθοδος επεξεργασίας, όπως την ανώτερη σε δύο στάδια συσσωρευμένη τρύπα οκτώ-στρώματος, απαιτεί επίσης δύο φορές του τρυπανιού λέιζερ. Αλλά το τρυπάνι λέιζερ δεν συσσωρεύεται μαζί, η επεξεργασία είναι πολύ λιγότερο δύσκολη.

Συσσωρευμένος μέσω τρικλισμένος μέσω HDI | PCB PCB 1+N+1 HDI | PCB 2+N+2 HDI| Πώς να διακρίνει το βήμα (Stack-up) του PCB HDI; 2



Ο σε τρία στάδια, τέσσερις-βήμα είναι αναλογικά.

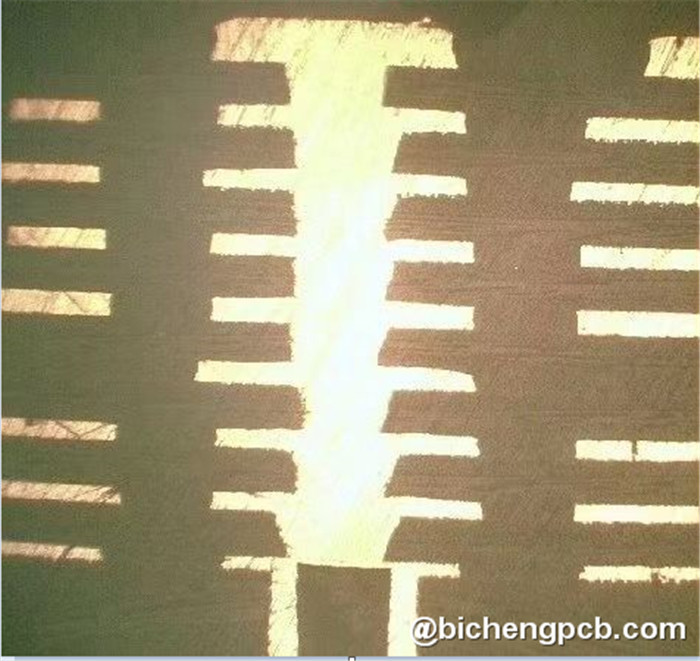

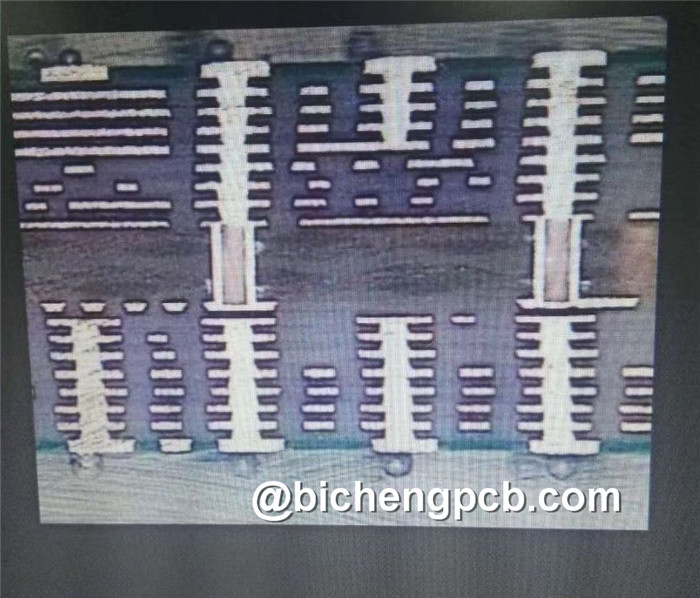

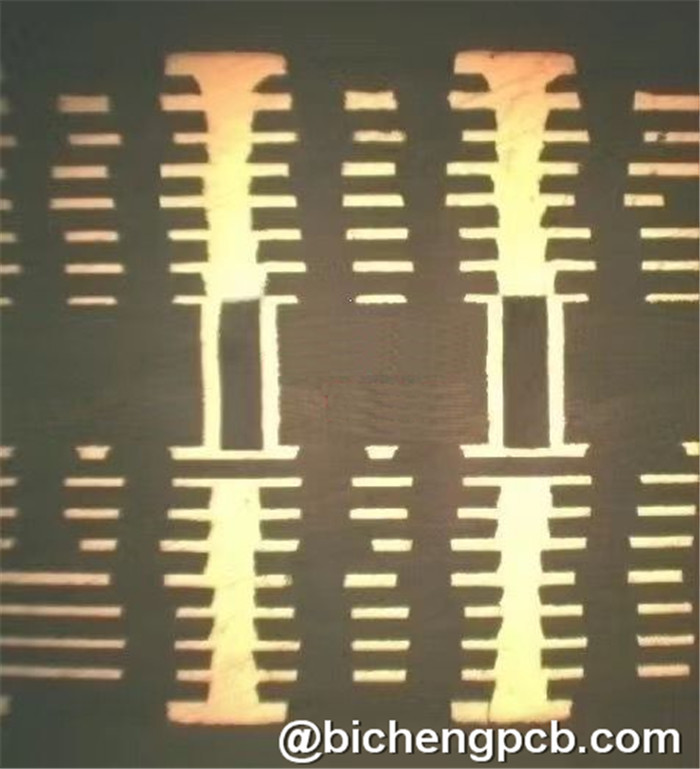

Τον Αύγουστο του 2020, Bicheng ανήγγειλε ότι η δοκιμαστικός-παραγωγή PCB οκτώ-βημάτων HDI προωθήθηκε επιτυχώς στο εργοστάσιό μας για την αγορά.

Συσσωρευμένος μέσω τρικλισμένος μέσω HDI | PCB PCB 1+N+1 HDI | PCB 2+N+2 HDI| Πώς να διακρίνει το βήμα (Stack-up) του PCB HDI; 3



Συσσωρευμένος μέσω τρικλισμένος μέσω HDI | PCB PCB 1+N+1 HDI | PCB 2+N+2 HDI| Πώς να διακρίνει το βήμα (Stack-up) του PCB HDI; 4



Συσσωρευμένος μέσω τρικλισμένος μέσω HDI | PCB PCB 1+N+1 HDI | PCB 2+N+2 HDI| Πώς να διακρίνει το βήμα (Stack-up) του PCB HDI; 5


Τυπωμένη ικανότητα 2022 πινάκων κυκλωμάτων

Παράμετρος Αξία
Αριθμήσεις στρώματος1-32
Υλικό υποστρωμάτων RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 RT/Duriod 5880 RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC TMM4, TMM10, κάπα 438 Tlf-35 RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 TLX-0, TLX-6, TLX-7, TLX-8 TLX-9, TLY-3, TLY-5 PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) AD450, AD600, AD1000, TC350 Nelco N4000, N9350, N9240 FR-4 (υψηλό Tg S1000-2M, TU-872 SLK, TU-768, αυτός-180A κ.λπ.), FR-4 υψηλό CTI>600V Polyimide, PET Πυρήνας κ.λπ. μετάλλων.
Μέγιστο μέγεθος Δοκιμή πετάγματος: 900*600mm, δοκιμή 460*380mm, καμία δοκιμή 1100*600mm προσαρτημάτων
Ανοχή περιλήψεων πινάκων ±0,0059»(0.15mm)
Πάχος PCB 0,0157» - 0,3937» (0.40mm--10.00mm)
Ανοχή πάχους (T≥0.8mm) ±8%
Ανοχή πάχους (t<0.8mm) ±10%
Πάχος στρώματος μόνωσης 0,00295» - 0,1969» (0.075mm--5.00mm)
Ελάχιστη διαδρομή 0,003» (0.075mm)
Ελάχιστο διάστημα 0,003» (0.075mm)
Εξωτερικό πάχος χαλκού 35µm--420µm (1oz-12oz)
Εσωτερικό πάχος χαλκού 17µm--350µm (0.5oz - 10oz)
Τρύπα τρυπανιών (μηχανική) 0,0059» - 0,25» (0.15mm--6.35mm)
Τελειωμένη τρύπα (μηχανική) 0,0039» - 0,248» (0.10mm--6.30mm)
DiameterTolerance (μηχανικό) 0,00295» (0.075mm)
Εγγραφή (μηχανική) 0,00197» (0.05mm)
Λόγος διάστασης 12:1
Τύπος μασκών ύλης συγκολλήσεως LPI
Ελάχιστη γέφυρα Soldermask 0,00315» (0.08mm)
Ελάχιστη εκκαθάριση Soldermask 0,00197» (0.05mm)
Βούλωμα μέσω της διαμέτρου 0,0098» - 0,0236» (0.25mm--0.60mm)
Ανοχή ελέγχου σύνθετης αντίστασης ±10%
Η επιφάνεια τελειώνει HASL, HASL ΕΆΝ, ENIG, κασσίτερος IMM, IMM Ag, OSP, χρυσό δάχτυλο
