(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γεια ο καθένας,

Σήμερα, πρόκειται να μιλήσουμε για έναν τύπο του PCB υψηλής συχνότητας 4 στρωμάτων που γίνεται στον πυρήνα 16mil RO4003C.

Ο πίνακας σχεδιάζεται ως δομή 4 στρώματος, επειδή το PCB 4 στρωμάτων είναι σχετικά απλό και ανέξοδο, το οποίο είναι χρήσιμο να ανοίξει μια καινούργια αγορά.

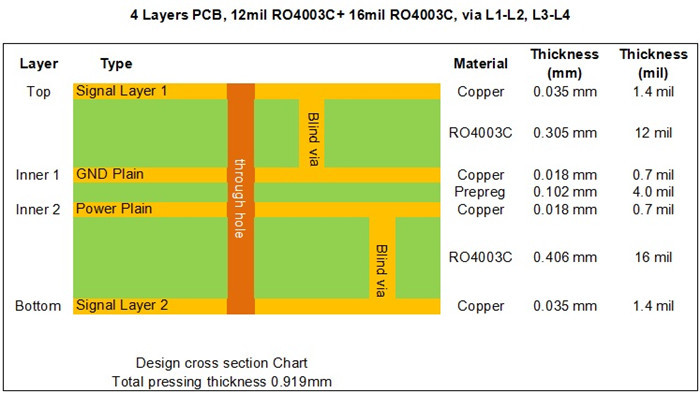

Δείτε stack-up πρώτα.

Βλέποντας από το σωρό επάνω, μπορούμε να δούμε το 1$ο στρώμα στο 2$ο στρώμα και το 4ο στρώμα στο 3$ο στρώμα είναι πυρήνας 12mil RO4003C και ο πυρήνας 16mil RO4003C, ο πυρήνας έχει καθορίσει το πάχος που είναι πολύ σημαντικό στο ηλεκτρικό μήκος των γραμμών RF στον πίνακα κυκλωμάτων, και οι 2 πυρήνες συνδέονται με τη σύνδεση της ταινίας - Prepreg.

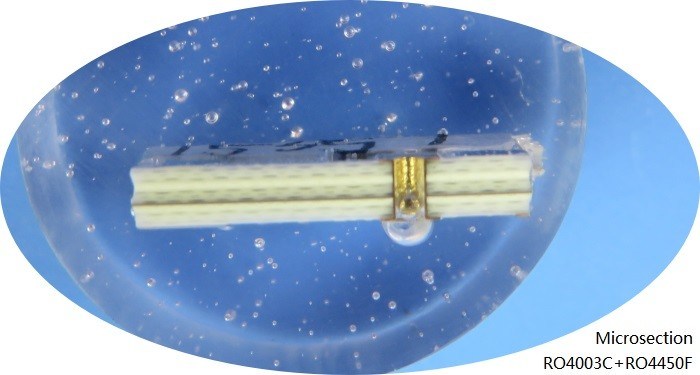

Αυτή τη στιγμή, υπάρχουν 2 τύποι των PP που χρησιμοποιούνται στα πολυστρωματικά PCB υψηλής συχνότητας. Αυτή είναι FR-4 διηλεκτρικά και υψηλή συχνότητα διηλεκτρική, όπως RO4450F, Cuclad 6250, Taconic fastRise-28 (FR-28) κ.λπ.

Το βάρος χαλκού στο εσωτερικό στρώμα είναι μισές ουγγιές, εξωτερικά στρώματα 1 ουγγιά. Τα τυφλά vias τρυπιούνται με τρυπάνι και στους δύο πυρήνες.

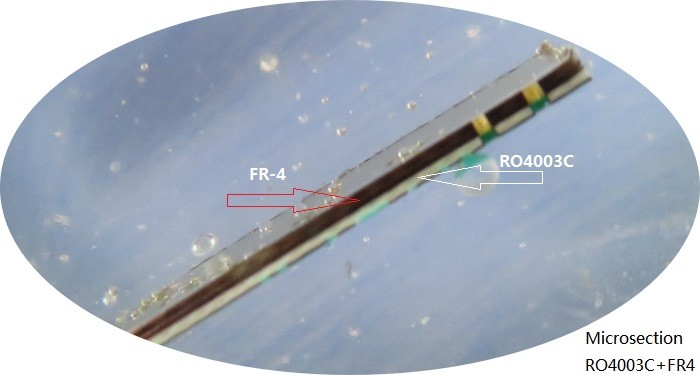

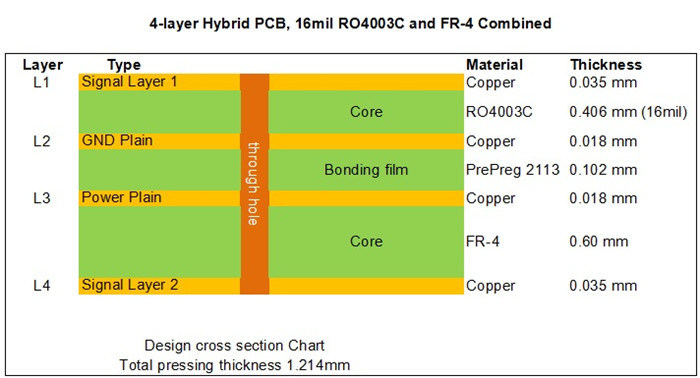

Ο 2$ος πίνακας είναι ένα μικτό PCB, FR-4 χρησιμοποιούνται στο στρώμα 3 και το στρώμα 4, σήμα υψηλής συχνότητας διαβιβάζει στο υπόστρωμα υψηλής συχνότητας: L1 και L2. Σύμφωνα με τις πραγματικές εφαρμογές, το πάχος του διηλεκτρικού υλικού και FR-4 μπορούν να ρυθμιστούν.

Η εφαρμογή του υβριδικού PCB 16mil RO4003C είναι ευρεία, όπως ο μορφωματικός παλμογράφος, ο συνδυαστής κεραιών, ο ισορροπημένος ενισχυτής, η κεραία κ.λπ. 4G.

Τα πλεονεκτήματα του υβριδικού PCB 16mil RO4003C παρουσιάζονται ως εξής:

1) RO4003C εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας. Αυτό το κάνει ένα ιδανικό υπόστρωμα για τις ευρυζωνικές εφαρμογές.

2) Η μείωση της απώλειας σημάτων στην εφαρμογή υψηλής συχνότητας ικανοποιεί τις αναπτυξιακές ανάγκες της τεχνολογίας επικοινωνιών.

3) Κόστος που μειώνεται άνω του σωρός-UPS με όλο το χαμηλό υλικό απώλειας

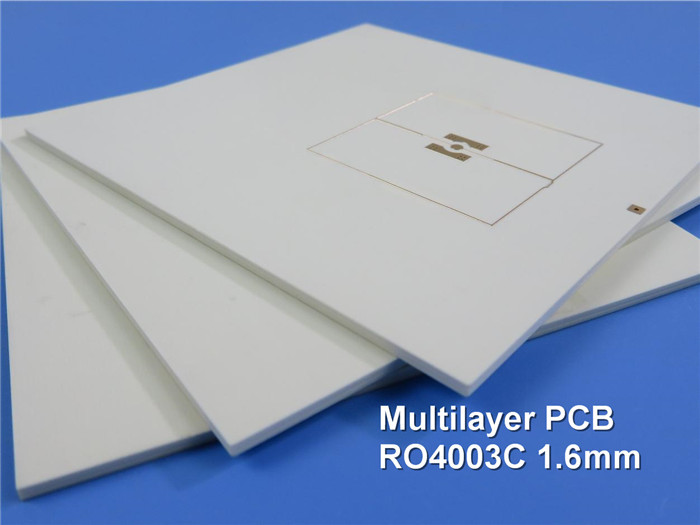

Το τυποποιημένο πάχος RO4003C είναι 0,008» (0.203mm), 0,012» (0.305mm), 0,016» (0.406mm), 0,020» (0.508mm), 0,032» (0.813mm) και 0,060» (1.524mm). Αυτό το πάχος είναι διαθέσιμο στο εσωτερικό. Χαιρετίστε την προστασία σας.
