Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω

Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω

  • Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω
  • Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω
  • Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω
  • Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω
Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-0082-V3.3
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD 2.99-6.99 per piece
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 6-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Αριθμός στρωμάτων: 6 Γυαλί εποξικό: RO4350B 20mil που αναμιγνύεται με FR-4 0.25mm
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz Τελικό ύψος του PCB: 1.8mm ±10%
Η επιφάνεια τελειώνει: Electroless χρυσός βύθισης νικελίου (ENIG) (1 νικέλιο µ» πάνω από 100 µ») Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος
Χρώμα του συστατικού μύθου: Άσπρος Δοκιμή: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

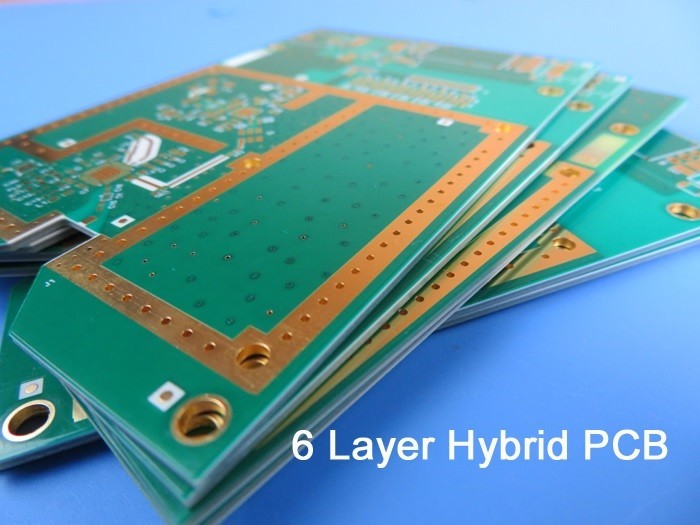

Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Γειά σου ο καθένας,

Καλημέρα!



Το σημερινό θέμα είναι υβριδικό PCB 6 στρωμάτων σε 20mil RO4350B και FR-4. Θα δούμε 2 πίνακες στο άρθρο.

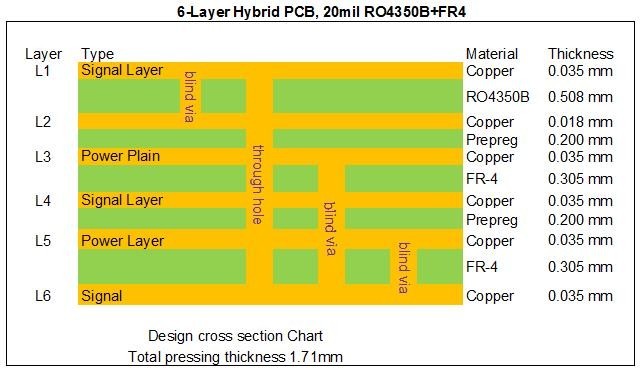

Ο πρώτος πίνακας χρησιμοποιείται στο δορυφορικό δέκτη. Υπάρχει ένας πυρήνας RO4350B στο τοπ στρώμα. Δείτε stack-up κατωτέρω. Η δομή οφείλεται λίγο σύνθετος σε 3 τύπους τυφλών vias. Είναι 1,71 χιλ. παχύ, το λευκό πέρα από την πράσινη μάσκα ύλης συγκολλήσεως και στις δύο πλευρές και ο χρυσός βύθισης είναι καλυμμένος στα μαξιλάρια και τις διαδρομές. Ο ολόκληρος πίνακας παρέχεται 1 πίνακα επάνω. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 πίνακες συσκευάζονται για την αποστολή.



Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω 0

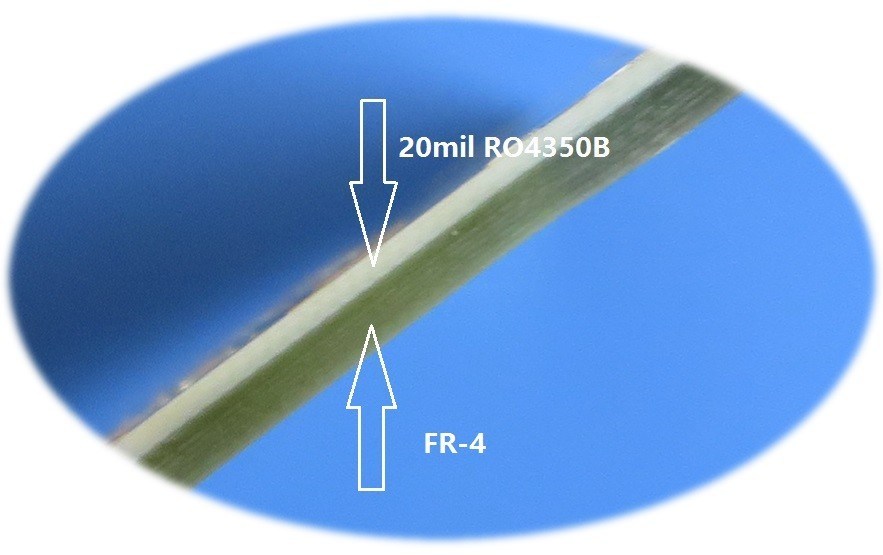

Μετά από τη διευρυμένη εικόνα αντιμετωπίζεται από την πλευρά.

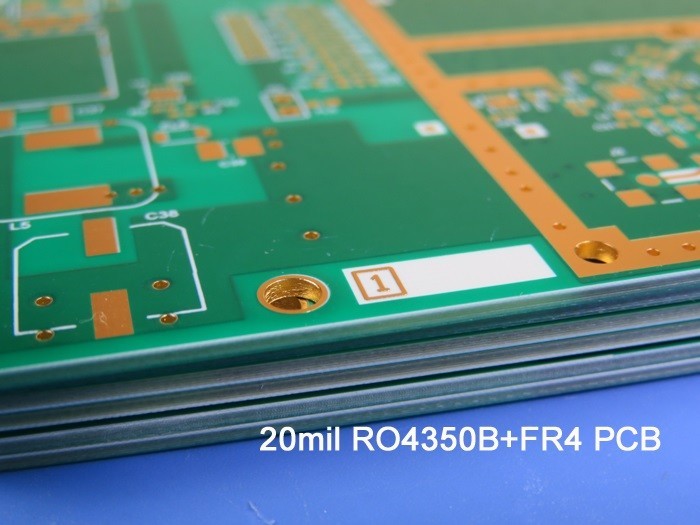

Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω 1



Ο δεύτερος χρησιμοποιείται στον ενισχυτή σημάτων. Χρησιμοποίησε δύο πυρήνες 20mil RO4350B από τη τοπ πλευρά και την κατώτατη πλευρά. Δείτε stack-up κατωτέρω.

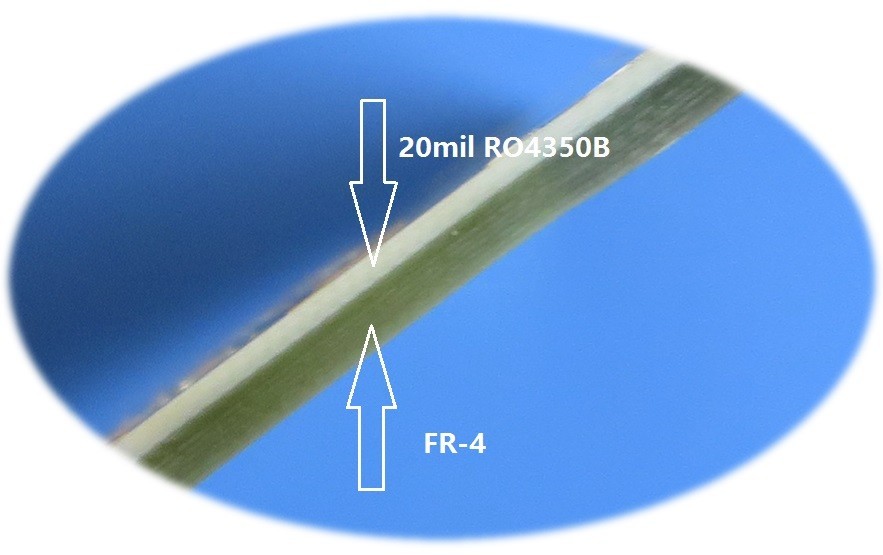

Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω 2



Οι προδιαγραφές είναι οι ακόλουθες:

Υλικό βάσεων: RO4350B 20mil + FR4

Αρίθμηση στρώματος: 6 στρώματα

Τύπος: Τυφλός μέσω L1-L2, L5-L6

Σχήμα: 100mm X 120mm = 1 τύπος = 1 κομμάτι

Η επιφάνεια τελειώνει: Χρυσός βύθισης

Βάρος χαλκού: Εξωτερικό στρώμα 35 μm| Εσωτερικό στρώμα 35 μm

Μάσκα ύλης συγκολλήσεως | Μύθος: Πράσινος | Άσπρος

Τελικό ύψος PCB: 1,8 χιλ.

Πρότυπα: ΕΠΙ 6012 κατηγορία 2

Συσκευασία: 20 επιτροπές συσκευάζονται για την αποστολή.

Χρονική ανοχή: 20 εργάσιμες ημέρες

Ζωή του προϊόντος στο ράφι: 6 μήνες



Το υβριδικό 6-στρώμα PCB υψηλής συχνότητας ανάμιξε το PCB σε 20mil 0.508mm RO4350B και FR-4 με τυφλό μέσω 3



Οι εφαρμογές του υβριδικού PCB RO4350B είναι ευρείες. Παραδείγματος χάριν, LNA, μετατροπέας αποκτήσεων στοιχείων ραντάρ, απλωμένο φάσμα, κεραία 4G, συσκευή αποστολής σημάτων, μετατροπέας αποκτήσεων στοιχείων ραντάρ, RF μεταστρέφει και ενότητα κ.λπ. θραυστών.



Τα πλεονεκτήματα RO4350B υβριδικό PCBs παρατίθενται όπως κατωτέρω,

1) RO4350B εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας

2) Απόδοση ακεραιότητας σημάτων που βελτιώνεται άνω του σωρός-UPS με όλο τον πίνακα FR4

3) Κόστος που μειώνεται άνω του σωρός-UPS με όλο το χαμηλό υλικό απώλειας

4) Ισχυρή ικανότητα PCB με 8000 τύπους των PCB το μήνα

5) Κατάλληλο ISO9001, ISO14001, IATF16949 και επικυρωμένο UL εργοστάσιο κατασκευής

6) Καμία MOQ, χαμηλότερο κόστος για τα πρωτότυπα και μικρή ποσότητα τρεξιμάτων



Σας ευχαριστώ για την ανάγνωσή σας. Είστε ευπρόσδεκτοι να μας έρθετε σε επαφή με για τις έρευνες PCB RF σας.
