4 PCB υψηλής συχνότητας στρώματος που στηρίζεται σε 6.6mil και 20mil RO4350B με τυφλό μέσω για τον αισθητήρα ραντάρ

4 PCB υψηλής συχνότητας στρώματος που στηρίζεται σε 6.6mil και 20mil RO4350B με τυφλό μέσω για τον αισθητήρα ραντάρ

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γεια ο καθένας,

Πολυστρωματικό Rogers PCBs καθίσταται βασισμένο σε αρκετούς τον πυρήνα που συνδυάζεται, οι οποίοι είναι διαφορετικοί από FR-4 πολυστρωματικό PCBs. Όπως είναι γνωστός σε όλοι, υπάρχουν 8 πυρήνες στην οικογένεια RO4350B, δηλ. 4mil (0.101mm) σε 60mil (1.524mm).

Έτσι είναι πολύ ενδιαφέρον ότι stack-up 4 στρωμάτων μπορεί να γίνει σε πολλούς διαφορετικούς τρόπους.

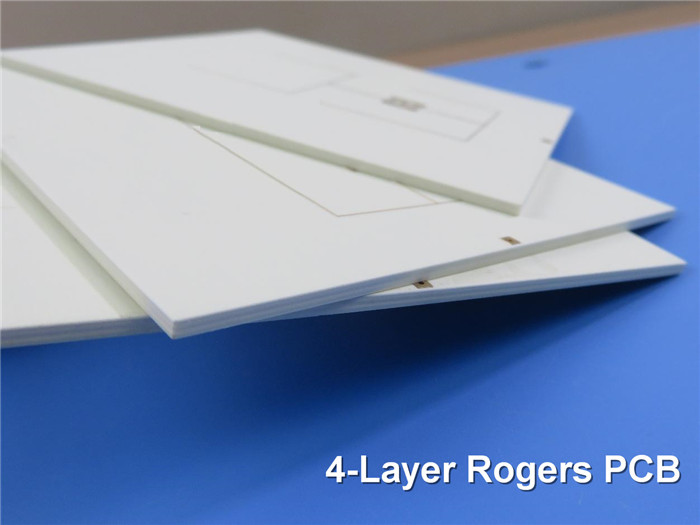

Σήμερα, πρόκειται να εισαγάγουμε Rogers 4 στρώμα PCBs που στηρίζεται σε 6.6mil και 20mil RO4350B.

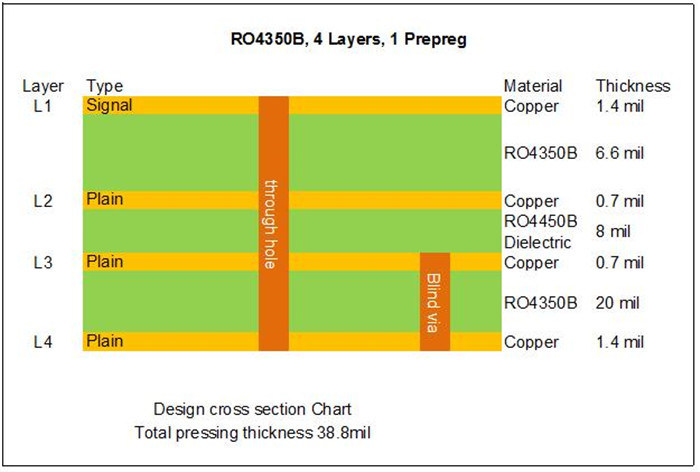

Δείτε πρώτα το ένα και stack-up παρουσιάζεται πρώτα.

Το στρώμα 1 στο στρώμα 2 είναι ο πρώτος πυρήνας 6.6mil, το στρώμα 3 στο στρώμα 4 είναι ο δεύτερος πυρήνας 20mil, συνδυάζονται μέσω του φύλλου 2 RO4450F (1 RO4450F=4mil). Αυτός ο πίνακας χρησιμοποιείται για τον αισθητήρα ραντάρ, 1.0mm παχύ, μαξιλάρια με το χρυσό βύθισης. Περιέχει τυφλό μέσω από το τοπ στρώμα σε εσωτερικό 1. Δεδομένου ότι είναι ασυμμετρική συγκέντρωση, το warpage 1,2% επιτρέπεται. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 10 πίνακες συσκευάζονται για την αποστολή.

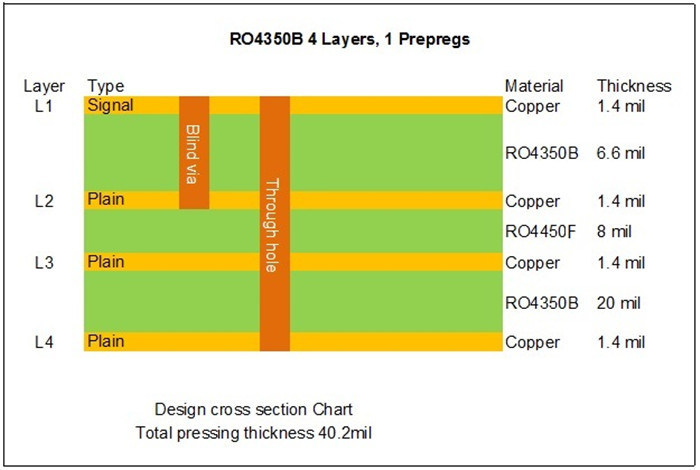

Ο δεύτερος είναι πολύ παρόμοιος με προηγούμενο, stack-up εξηγεί όλων.

Χαρακτηριστικά γνωρίσματα και οφέλη

1) Η διηλεκτρική σταθερά (DK) είναι χαμηλή και σταθερή, έτσι η μετάδοση σημάτων είναι καλή χωρίς καθυστέρηση.

2) Ο χρυσός βύθισης έχει το άριστο planarity επιφάνειας, ιδιαίτερα χρήσιμο για PCBs με τις συσκευασίες BGA ή ακόμα και τοποθετημένα τα CSP συστατικά να μειώσει το ποσοστό αποτυχίας κατά τη διάρκεια της συνέλευσης και της συγκόλλησης.

3) 100% δοκιμές συμπεριλαμβανομένης της ηλεκτρικής δοκιμής και επιθεώρηση AOI, της θερμικής δοκιμής πίεσης, της δοκιμής αξιοπιστίας, της δοκιμής αντίστασης μόνωσης και της ιοντικής δοκιμής μόλυνσης,

4) Γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή

5) UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό

Εφαρμογές

Κεραία TV, συνδυαστής συσκευών αποστολής σημάτων, υγιής επαγωγή διακοπτών ελέγχου, τοποθετημένος πύργος ενισχυτής, ενότητα RF, θραύστης δύναμης, χαμηλού θορύβου φραγμός, κεραία 4G

Γιατί μας επιλέξτε;

1) Εστίαση στις ικανότητες πυρήνων σας: Ξέρουμε βαθειά ότι είναι πλήρες του άγριου ανταγωνισμού για τους πελάτες μας στην αγορά. Μπορείτε να εστιάσετε σε τέτοιες σημαντικές ικανότητες όπως την έρευνα και την ανάπτυξη, τις πωλήσεις και το μάρκετινγκ βασισμένες στην επαγγελματική απόδοση και τις ειδικευμένες υπηρεσίες μας εκείνη η υπέρβαση η προσδοκία σας.

2) Τεχνολογία εξεχουσών θέσεων: είναι λογικό για έναν μικρού και μεσαίου μεγέθους πελάτη στο hanker μετά από την πιό πρόσφατη πείρα εξοπλισμού και κατασκευής για το PCBs του. Από τις συνεργασίες

με το PCB Bicheng, αποκτάτε πρόσβαση για να φθάσετε στην προσδοκία σας με 3 βάσεις εργοστασίων μας με πάνω από 26.000 τετραγωνικά μέτρα.

4) Εκτός από το κόστος παραγωγής: Το κόστος παραγωγής είναι ένα από τα σημεία κλειδί της ανταγωνιστικότητας προϊόντων των πελατών μας. Τα PCB Bicheng έχουν προσπαθήσει να μειώσουν το κόστος παραγωγής του από τον εξοπλισμό εισάγουν, κατάρτιση εργαζομένων και βελτίωση τεχνολογίας για να αυξήσουν την αποδοτικότητά τους. Οι πελάτες ικανοποιούν με τη εξοικονόμηση κόστους μας αλλά χωρίς ποιοτική απώλεια.

5) Αποφύγετε την παρενόχληση: Είναι ένα θέμα όταν ποιοτικό πρόβλημα παρενοχλώντας σας. Το σχέδιο εφαρμοσμένης μηχανικής Bicheng αποτρέπει το πρόβλημα από την εμφάνιση στην προπαραγωγή. Δεν θα πάρετε τον πονοκέφαλο με τα πρωτότυπα Bicheng, τις μικρές διαταγές και την παραγωγή όγκου. Το ποσοστό μας καταγγελίας πελατών είναι λιγότερο από 1% και θα είναι λυμένο ικανοποιητικό.

6) Εκτός από το χρόνο: Η αγορά απαιτεί τα προϊόντα που ενημερώνουν γρήγορα. Το PCB Bicheng λειτουργεί πάντα γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή,

γρήγορος χρόνος περιστροφής ή σχεδιασμένες παραδόσεις.

7) Μια άριστη ομάδα: Το Bicheng είναι αξιόπιστος συνεργάτης με το πάθος, την πειθαρχία, την ευθύνη και την τιμιότητα. Έχουμε μια ομάδα των πεπειραμένων προσώπων πωλήσεων και των ειδικευμένων εξυπηρετήσεων πελατών. Μην αλλάξτε τον προμηθευτή σας. Εάν η αλλαγή είναι πρέπει, Bicheng είναι το σωστό για σας.
