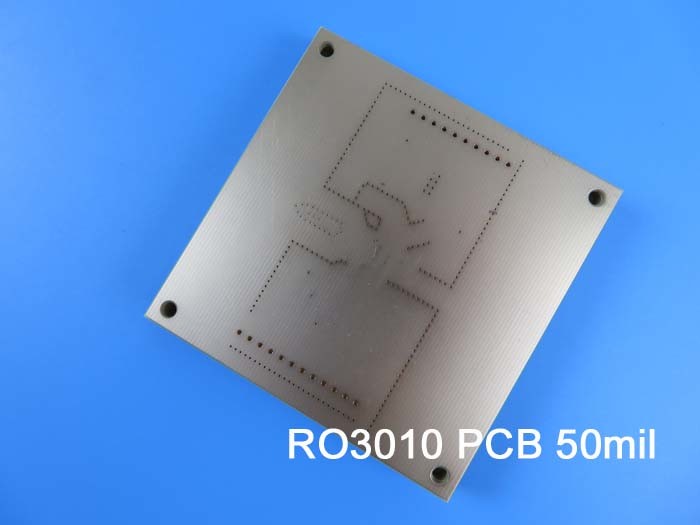

Το Rogers RO3010 RF τύπωσε το 2-στρώμα Rogers πινάκων κυκλωμάτων 3010 PCB μικροκυμάτων 50mil 1.27mm με το ασήμι βύθισης

Το Rogers RO3010 RF τύπωσε το 2-στρώμα Rogers πινάκων κυκλωμάτων 3010 PCB μικροκυμάτων 50mil 1.27mm με το ασήμι βύθισης

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Τα υλικά κυκλωμάτων υψηλής συχνότητας Rogers RO3010 είναι κεραμικός-γεμισμένα σύνθετα PTFE προοριζόμενα για τη χρήση στις εμπορικές εφαρμογές μικροκυμάτων και RF. Είχε ως σκοπό να προσφέρει την εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε ανταγωνιστικές τιμές. Οι μηχανικές ιδιότητες είναι συνεπείς. Αυτό επιτρέπει στο σχεδιαστή για να αναπτύξει τα πολυστρωματικά σχέδια πινάκων χωρίς αντιμετώπιση των warpages ή των προβλημάτων αξιοπιστίας. RO3010 τα υλικά εκθέτουν έναν συντελεστή της θερμικής επέκτασης (CTE) στον άξονα Χ και Υ 17 ppm/℃. Αυτός ο συντελεστής επέκτασης αντιστοιχείται αυτόν του χαλκού, που επιτρέπει στο υλικό για να εκθέσει την άριστη διαστατική σταθερότητα, με χαρακτηριστικό χαράζει τη διακένωση, μετά από χαράξτε και ψήστε, λιγότερο από 0,5 mils ανά ίντσα. Ο ζ-άξονας CTE είναι 24 ppm/℃, που παρέχει την εξαιρετική καλυμμένη αξιοπιστία μέσω-τρυπών, ακόμη και στα αυστηρά περιβάλλοντα.

Χαρακτηριστικές εφαρμογές:

1) Αυτοκίνητο ραντάρ

2) Κυψελοειδή συστήματα τηλεπικοινωνιών

3) Datalink στα συστήματα καλωδίων

4) Άμεσοι δορυφόροι ραδιοφωνικής μετάδοσης

5) Σφαιρικές τοποθετώντας δορυφορικές κεραίες

6) Κεραία μπαλωμάτων για τις ασύρματες επικοινωνίες

7) Ενισχυτές και κεραίες δύναμης

8) Backplanes δύναμης

9) Μακρινοί αναγνώστες μετρητών

Προδιαγραφές PCB

Φύλλο στοιχείων Rogers 3010 (RO3010)
