2-στρώμα Rogers πινάκων PCB μικροκυμάτων Rogers RO3010 3010 PCB υψηλής συχνότητας πινάκων κυκλωμάτων 25mil 0.635mm DK10.2 DF 0,0022

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng Technologies Limited
Πιστοποίηση:	UL
Αριθμό μοντέλου:	BIC-0049-V0.86

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	USD 2.99-9.99 PER PIECE
Συσκευασία λεπτομέρειες:	Κενό
Χρόνος παράδοσης:	10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
Όροι πληρωμής:	T/T, Western Union
Δυνατότητα προσφοράς:	45000 κομμάτια το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Αριθμός στρωμάτων:	2	Γυαλί εποξικό:	RO3010
Τελικό φύλλο αλουμινίου:	1,0 Oz	Τελικό ύψος του PCB:	0,7 χιλ. ±10%
Η επιφάνεια τελειώνει:	Χρυσός βύθισης	Χρώμα μασκών ύλης συγκολλήσεως:	Πράσινος
Χρώμα του συστατικού μύθου:	Άσπρος	Δοκιμή:	100% ηλεκτρική προγενέστερη αποστολή δοκιμής

2-στρώμα Rogers πινάκων PCB μικροκυμάτων Rogers RO3010 3010 PCB υψηλής συχνότητας πινάκων κυκλωμάτων 25mil 0.635mm DK10.2 DF 0,0022

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Τα υλικά κυκλωμάτων υψηλής συχνότητας Rogers RO3010 είναι κεραμικός-γεμισμένα σύνθετα PTFE προοριζόμενα για τη χρήση στις εμπορικές εφαρμογές μικροκυμάτων και RF. Είχε ως σκοπό να προσφέρει την εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε ανταγωνιστικές τιμές. Οι μηχανικές ιδιότητες είναι συνεπείς. Αυτό επιτρέπει στο σχεδιαστή για να αναπτύξει τα πολυστρωματικά σχέδια πινάκων χωρίς αντιμετώπιση των warpages ή των προβλημάτων αξιοπιστίας. RO3010 τα υλικά εκθέτουν έναν συντελεστή της θερμικής επέκτασης (CTE) στον άξονα Χ και Υ 17 ppm/℃. Αυτός ο συντελεστής επέκτασης αντιστοιχείται αυτόν του χαλκού, που επιτρέπει στο υλικό για να εκθέσει την άριστη διαστατική σταθερότητα, με χαρακτηριστικό χαράζει τη διακένωση, μετά από χαράξτε και ψήστε, λιγότερο από 0,5 mils ανά ίντσα. Ο ζ-άξονας CTE είναι 24 ppm/℃, που παρέχει την εξαιρετική καλυμμένη αξιοπιστία μέσω-τρυπών, ακόμη και στα αυστηρά περιβάλλοντα.

Χαρακτηριστικές εφαρμογές:

1) Αυτοκίνητο ραντάρ

2) Κυψελοειδή συστήματα τηλεπικοινωνιών

3) Datalink στα συστήματα καλωδίων

4) Άμεσοι δορυφόροι ραδιοφωνικής μετάδοσης

5) Σφαιρικές τοποθετώντας δορυφορικές κεραίες

6) Κεραία μπαλωμάτων για τις ασύρματες επικοινωνίες

7) Ενισχυτές και κεραίες δύναμης

8) Backplanes δύναμης

9) Μακρινοί αναγνώστες μετρητών

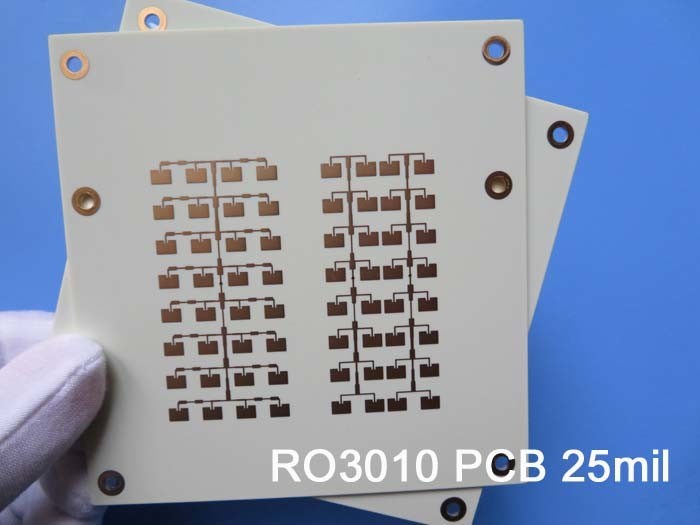

2-στρώμα Rogers πινάκων PCB μικροκυμάτων Rogers RO3010 3010 PCB υψηλής συχνότητας πινάκων κυκλωμάτων 25mil 0.635mm DK10.2 DF 0,0022 0

Προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB	100 Χ 100mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων	2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 18um (0,5 oz) ΤΟΠ στρώμα +plate
	RO3010 0.635mm
	χαλκός - 18um (0,5 oz) + στρώμα πιάτων BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	6 mil/6 mil
Ελάχιστες/μέγιστες τρύπες:	0.3mm/1.5mm
Αριθμός διαφορετικών τρυπών:	απροσδιόριστος
Αριθμός τρυπών τρυπανιών:	απροσδιόριστος
Αριθμός αλεσμένων αυλακώσεων:	0
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης:	αριθ.
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	RO3010 0.635mm
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τελικό ύψος του PCB:	0,8 χιλ. ±0.1mm
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσός βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	Κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο.
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	Κατώτατο σημείο
Χρώμα του συστατικού μύθου	Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

2-στρώμα Rogers πινάκων PCB μικροκυμάτων Rogers RO3010 3010 PCB υψηλής συχνότητας πινάκων κυκλωμάτων 25mil 0.635mm DK10.2 DF 0,0022 1

Φύλλο στοιχείων Rogers 3010 (RO3010)

RO3010 χαρακτηριστική αξία
Ιδιοκτησία	RO3010	Κατεύθυνση	Μονάδες	Όρος	Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess	10.2±0.05	Ζ		10 GHz/23℃	ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign	11.2	Ζ		8GHz σε 40 Ghz	Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ	0,0022	Ζ		10 GHz/23℃	ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε	-395	Ζ	ppm/℃	10 Ghz -50℃to 150℃	ΕΠΙ-TM-650 2.5.5.5
Διαστατική σταθερότητα	0,35 0,31	Χ Υ	mm/m	COND Α	ΕΠΙ-TM-650 2.2.4
Ειδική αντίσταση όγκου	105		MΩ.cm	COND Α	ΕΠΙ 2.5.17.1
Ειδική αντίσταση επιφάνειας	105		MΩ	COND Α	ΕΠΙ 2.5.17.1
Εκτατός συντελεστής	1902 1934	Χ Υ	MPA	23℃	ASTM Δ 638
Απορρόφηση υγρασίας	0,05		%	D48/50	ΕΠΙ-TM-650 2.6.2.1
Συγκεκριμένη θερμότητα	0,8		j/g/k		Υπολογισμένος
Θερμική αγωγιμότητα	0,95		W/M/K	50℃	ASTM Δ 5470
Συντελεστής της θερμικής επέκτασης (- 55 σε 288℃)	13 11 16	Χ Υ Ζ	ppm/℃	23℃/50% RH	ΕΠΙ-TM-650 2.4.4.1
TD	500		℃ TGA		ASTM Δ 3850
Πυκνότητα	2.8		gm/cm3	23℃	ASTM Δ 792
Φλούδα Stength χαλκού	9.4		Ib/in.	1oz, EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως	ΕΠΙ-TM 2.4.8
Εύφλεκτο	Β-0				UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας	Ναι
